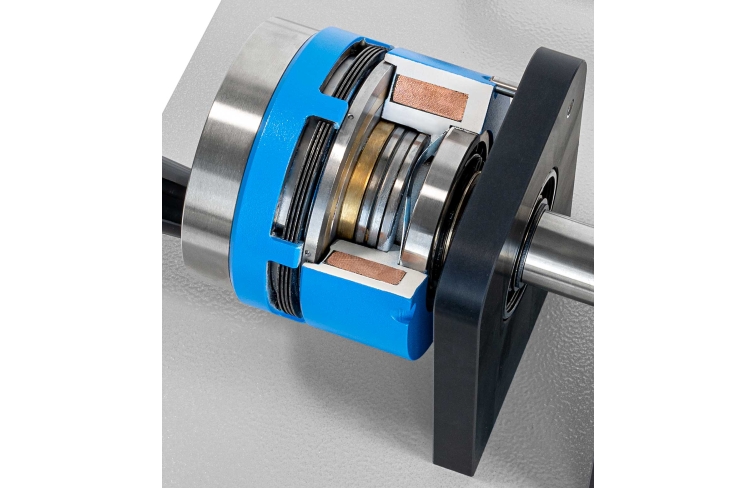

GL 300.08 Modèle en coupe embrayage à disques multiples (Réf. 030.30008)
Ces modè les en coupe permettent d´ expliquer de faç on simple et pré cise le mode de fonctionnement des é lé ments constitutifs d´ une machine, par exemple d´ un embrayage à disques, de diffé rents engrenages ou d´ une chaise palier.
Les modè les en coupe des sé ries GL 300.01 à GL 300.12 forment un complé ment utile pour les kits de montage, les modè les et les kits de modè le dans le domaine du dessin industriel.
Pour pouvoir utiliser les modè les en coupe sur une large surface dans le cadre d´ un enseignement technique, l´ utilisateur dispose de dessins adapté s aux normes et à la pratique pour chaque modè le.
Les problé matiques du dessin industriel, des machines et appareils ou des techniques de fabrication et de contrô le peuvent ê tre mises en pratique et visualisé es à l´ aide des modè les en coupe.
Les modè les en coupe repré sentent les composants d´ origine et permettent à l´ utilisateur d´ observer au mieux les composants actifs tout en conservant inté gralement leur fonctionnement mé canique.
Chaque modè le en coupe est solidement fixé sur un socle muni de poigné es de transport.
L´ actionnement est toujours manuel.
Contenu didactique/essais
fonctionnalité et montage d´ un engrenage à embrayage à disques multiples
Les modè les en coupe des sé ries GL 300.01 à GL 300.12 forment un complé ment utile pour les kits de montage, les modè les et les kits de modè le dans le domaine du dessin industriel.
Pour pouvoir utiliser les modè les en coupe sur une large surface dans le cadre d´ un enseignement technique, l´ utilisateur dispose de dessins adapté s aux normes et à la pratique pour chaque modè le.
Les problé matiques du dessin industriel, des machines et appareils ou des techniques de fabrication et de contrô le peuvent ê tre mises en pratique et visualisé es à l´ aide des modè les en coupe.
Les modè les en coupe repré sentent les composants d´ origine et permettent à l´ utilisateur d´ observer au mieux les composants actifs tout en conservant inté gralement leur fonctionnement mé canique.
Chaque modè le en coupe est solidement fixé sur un socle muni de poigné es de transport.
L´ actionnement est toujours manuel.
Contenu didactique/essais
fonctionnalité et montage d´ un engrenage à embrayage à disques multiples
Contenu didactique / Essais
Les grandes lignes
pré sentation des é lé ments constitutifs d´ une machine et visualisation du mode de fonctionnement
Caracté ristiques techniques
Embrayage à disques multiples
- compression par friction: max. 0,5N/mm2
- tension: 24V
- puissance: 37W
- vitesse de rotation admise: 4000min-1
- couple admis: 20Nm
pré sentation des é lé ments constitutifs d´ une machine et visualisation du mode de fonctionnement
Caracté ristiques techniques
Embrayage à disques multiples
- compression par friction: max. 0,5N/mm2
- tension: 24V
- puissance: 37W
- vitesse de rotation admise: 4000min-1
- couple admis: 20Nm
Informations logistiques
Dimensions et poids
Lxlxh: 350 x 300 x 200 mm
Poids: env. 6 kg
Liste de livraison
1 modè le en coupe
1 description
1 vue en coupe
Lxlxh: 350 x 300 x 200 mm
Poids: env. 6 kg
Liste de livraison
1 modè le en coupe
1 description
1 vue en coupe
