Ref: EWTGUMT121
MT 121 Montage d'un engrenage à roues coniques (Réf. 051.12100)
Livré avec fichiers: DXF, STEP et PDF et accès Media Center

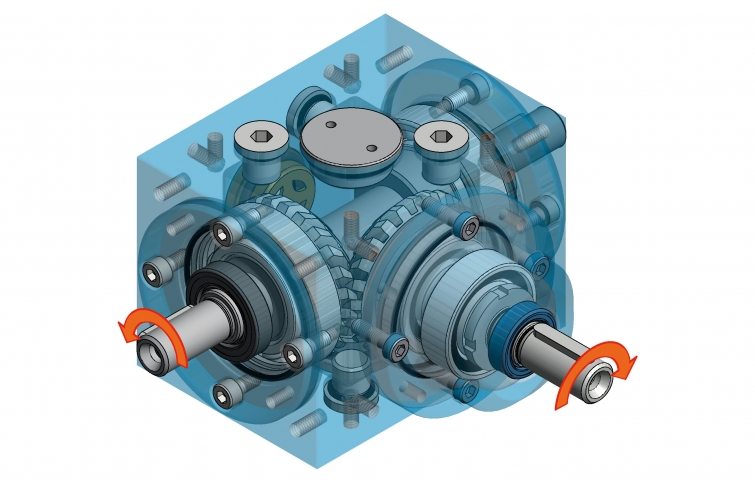

Le montage MT 121 traite d´ un engrenage à roues coniques à denture spirale.
Cet engrenage à un étage est utilisé pour changer le sens de transmission et la dérivation.
Deux consommateurs peuvent être connectés.
Les roues coniques à denture spirale ont un rapport de chevauchement plus grand que les roues coniques à denture droite.
Cela augmente la douceur de fonctionnement et le couple transmissible.
Le kit MT 121 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour l´ apprentissage pratique dans l´ enseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle d´ un cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs d´ ajustement de l´ engrenage sont conçus de telle sorte que l´ ensemble du montage puisse s´ effectuer par la force manuelle.

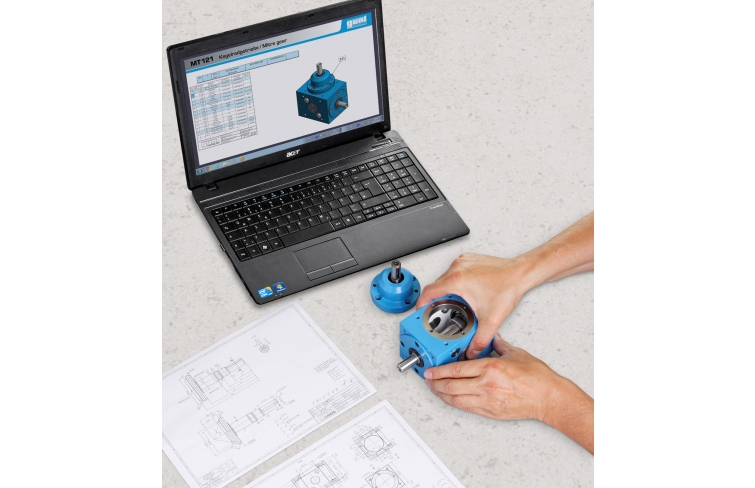

La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.

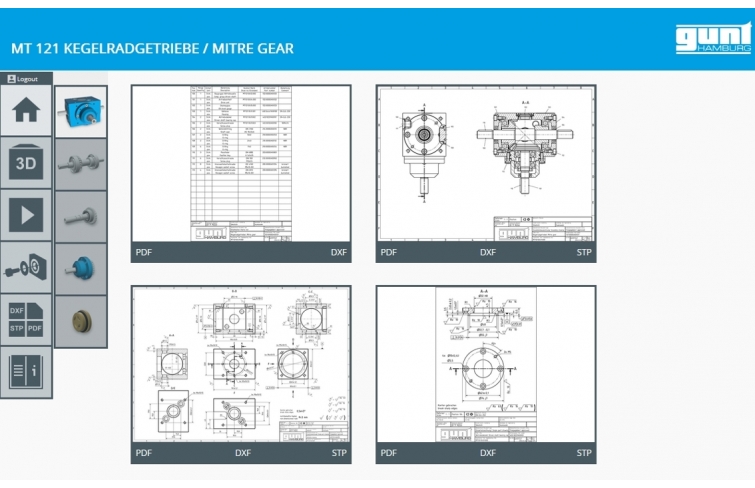

La documentation didactique est constituée pour l´ essentiel d´ un jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF. Très utile également: des vidéos de montage.
Toutes les désignations sont en anglais.
L´ aide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.
Cet engrenage à un étage est utilisé pour changer le sens de transmission et la dérivation.
Deux consommateurs peuvent être connectés.
Les roues coniques à denture spirale ont un rapport de chevauchement plus grand que les roues coniques à denture droite.
Cela augmente la douceur de fonctionnement et le couple transmissible.
Le kit MT 121 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour l´ apprentissage pratique dans l´ enseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle d´ un cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs d´ ajustement de l´ engrenage sont conçus de telle sorte que l´ ensemble du montage puisse s´ effectuer par la force manuelle.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.
La documentation didactique est constituée pour l´ essentiel d´ un jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF. Très utile également: des vidéos de montage.
Toutes les désignations sont en anglais.
L´ aide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.
Contenu didactique / Essais
- fonction et construction d´ un engrenage à roues coniques
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)
- familiarisation avec différents éléments de machine: roulements à billes, garnitures d´étanchéité d´ arbre
- familiarisation avec les auxiliaires et dispositifs de montage
- génération de programmes pour l´ impression 3D et l´ usinage CNC
Les grandes lignes
- exemple de kit conforme à la pratique: l´ engrenage à roues coniques
- champ d´ apprentissage étendu avec des problématiques interdisciplinaires
- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation
- documentation didactique multimédia: 3D-PDF, fichiers CAO/ STEP, vidéos
- fonction et construction d´ un engrenage à roues coniques
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)
- familiarisation avec différents éléments de machine: roulements à billes, garnitures d´étanchéité d´ arbre
- familiarisation avec les auxiliaires et dispositifs de montage
- génération de programmes pour l´ impression 3D et l´ usinage CNC
Les grandes lignes
- exemple de kit conforme à la pratique: l´ engrenage à roues coniques
- champ d´ apprentissage étendu avec des problématiques interdisciplinaires
- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation
- documentation didactique multimédia: 3D-PDF, fichiers CAO/ STEP, vidéos
Caractéristiques techniques
Dimensions de l´ engrenage sans raccords d´ arbre
Lxlxh: 120x115x80mm
Transmission
entraînement
nombre de dents: z=23
module normal: m=2,5mm
sortie
nombre de dents: z=23
module normal: m=2,5mm
rapport de transmission: i=1
Couple de sortie max.
50Nm à 1000min-1
Raccords d´ arbre
entraînement: Øxl: 14x30mm
sortie: Øxl: 14x30mm
Dimensions de l´ engrenage sans raccords d´ arbre
Lxlxh: 120x115x80mm
Transmission
entraînement
nombre de dents: z=23
module normal: m=2,5mm
sortie
nombre de dents: z=23
module normal: m=2,5mm
rapport de transmission: i=1
Couple de sortie max.
50Nm à 1000min-1
Raccords d´ arbre
entraînement: Øxl: 14x30mm
sortie: Øxl: 14x30mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x360mm (système de rangement)
Poids: env. 15kg
Liste de livraison

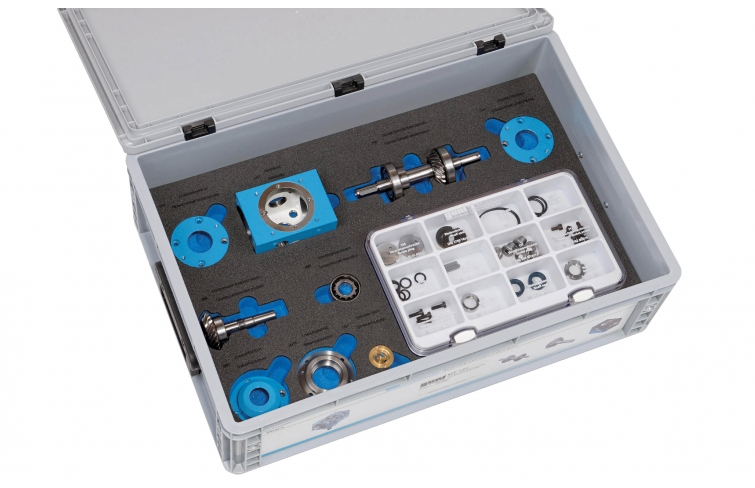

1 kit

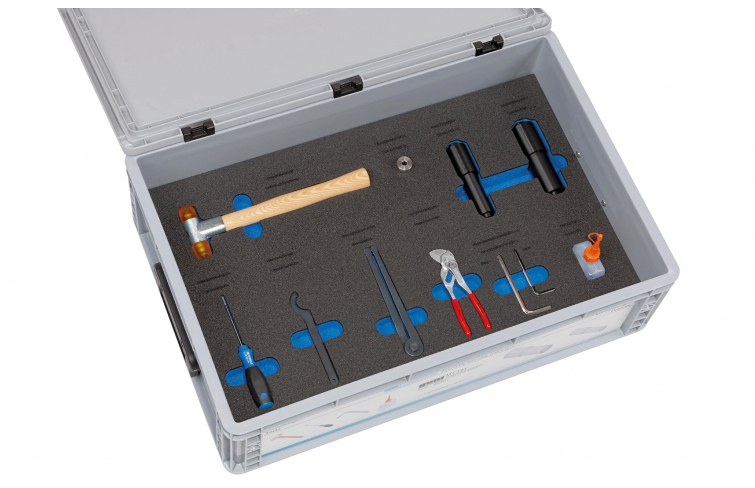

1 jeu d´ outils
1 jeu de dispositifs de montage

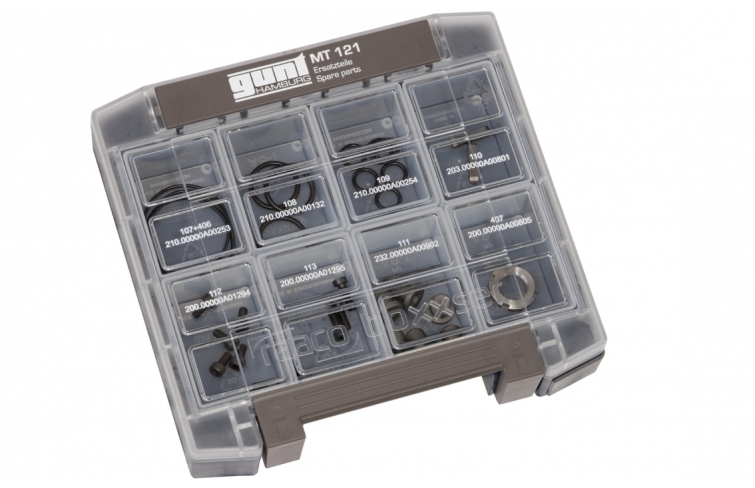

1 jeu de petites pièces

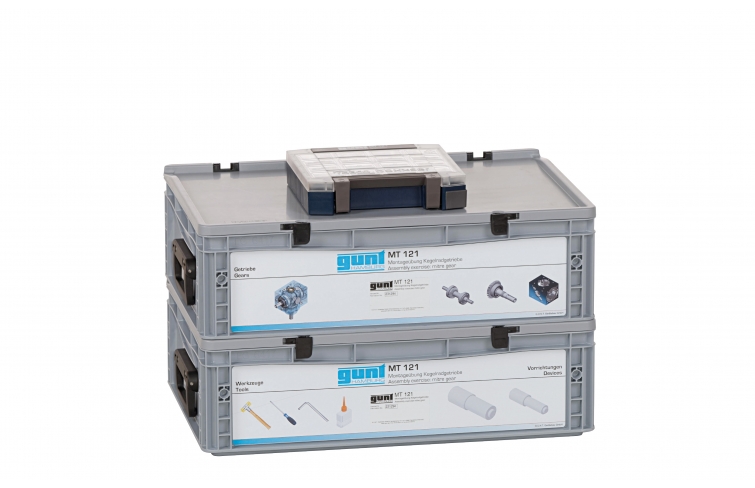

2x système de rangement avec mousse de protection
1 documentation didactique, incluant la description technique du système, la liste et les dessins complets des pièces détachées (PDF, CAD, STEP), la description des procédures de montage et de démontage, vidéos de montage
Lxlxh: 600x400x360mm (système de rangement)
Poids: env. 15kg
Liste de livraison
1 kit
1 jeu d´ outils
1 jeu de dispositifs de montage
1 jeu de petites pièces
2x système de rangement avec mousse de protection
1 documentation didactique, incluant la description technique du système, la liste et les dessins complets des pièces détachées (PDF, CAD, STEP), la description des procédures de montage et de démontage, vidéos de montage
