Ref: EWTGUGL420
GL 420 Montage d’entraînements combinés (Réf. 030.42000)
poulie, roue à chaîne, roues dentées, roues coniques
Lassociation ou interconnexion peut être effectuée sous forme de montage en série ou en parallèle.
Plusieurs niveaux de roues dentées sont souvent montés les uns à la suite des autres, afin par exemple daugmenter les rapports de transmission.
Le GL 420 offre des exercices dapprofondissement sur les principes de base de la technique d'engrenages.
Laccent est mis sur le montage conforme à la pratique de composants dengrenages.
Le système d'exercices permet dassembler six types dengrenages différents dans des associations différentes.
La modularité des composants est telle quil est possible de transposer ses propres idées, et de réaliser et tester différents types dengrenages.
Différents exercices sont effectués successivement: compréhension de la problématique et lecture du dessin, montage des composants, étalonnage et contrôle des engrenages, réalisation de calculs.
Lentraînement est assuré par une manivelle.
Un bâti robuste constitué de tubes en acier de profil carré, ainsi que différents paliers, offrent une précision suffisante pour pouvoir ajuster les engrènements de manière précise.
Tous les composants de montage du système dexercices sont à portée de main, et bien protégés dans un système de rangement.
Dans cette série, GUNT propose trois kits d'assemblage différents: ils vont des engrenages simples GL 410 aux boîtes de vitesse GL 430, en passant par les engrenages combinés GL 420.
Les kits dassemblage sont conçus de façon à pouvoir être utilisés complètement indépendamment les uns des autres.
- familiarisation avec les formes et composants principaux de la technique dengrenages mécanique
-- double entraînement par courroie
-- entraînement par chaîne avec roue de tension et transmission par roue droite
-- engrenage droit à deux étages

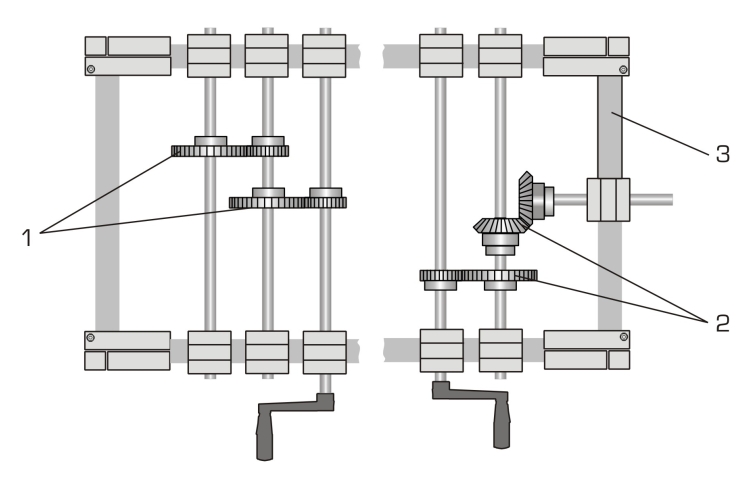

-- engrenage combiné à roues coniques et à roues droites
-- engrenage combiné à vis sans fin et à roues coniques
-- entraînement à crémaillère avec engrenage droit
- calculs sur des engrenages mécaniques
- montage pratique de différents engrenages, en association avec des exercices dajustage et dalignement
- lecture et compréhension de dessins industriels, familiarisation avec les termes techniques
Les grandes lignes
- kit d'assemblage flexible et robuste pour la technique avancée des engrenages mécaniques
- lien étroit avec la pratique, grâce à lutilisation de composants industriels
- montage simple et rapide
Poulies pour courroies dentées
- nombre de dents: z=30, 32, 48, 60
Roues à chaîne
- nombre de dents: z=20, 30
- DIN 8192 ISO 10B-1
Roues dentées
- nombre de dents: z=30, 36, 50, 60
- module: m=2mm

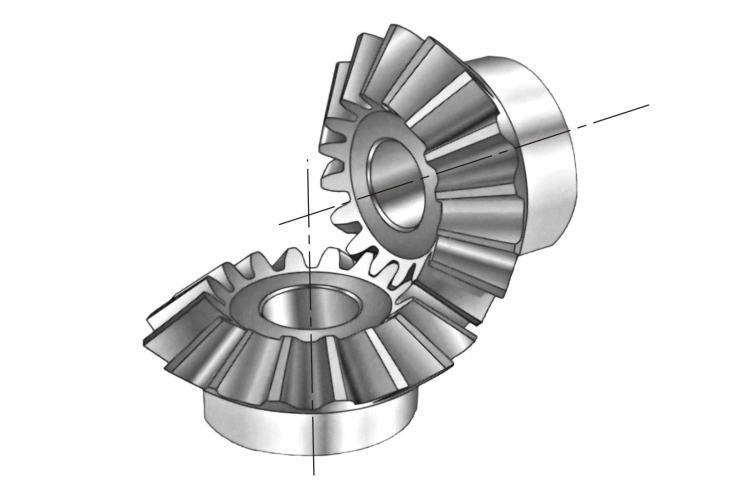

Paire de roues coniques
- nombre de dents: z=30
- module: m=3mm
- rapport de transmission: i=1
- angle entre les axes: 90°
Lxlxh: 1000x500x500mm (bâti monté))
Poids: env. 72kg
Lxlxh: 600x400x120mm (système de rangement)
Lxlxh: 600x400x170mm (système de rangement)
Liste de livraison
1 bâti
1 jeu de paliers
1 jeu de composants dengrenages
1 jeu d'outils
1 documentation didactique
