Ref: EWTGUGL200
GL 200 Engrenage d'un tour (Réf. 030.20000)
Introduction claire et sans danger au fonctionnement de l'engrenage d'un tour conventionnel

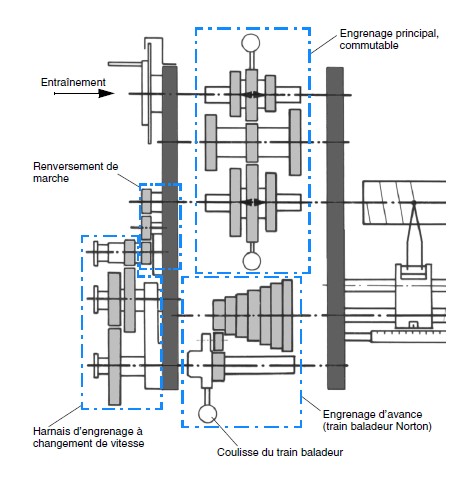

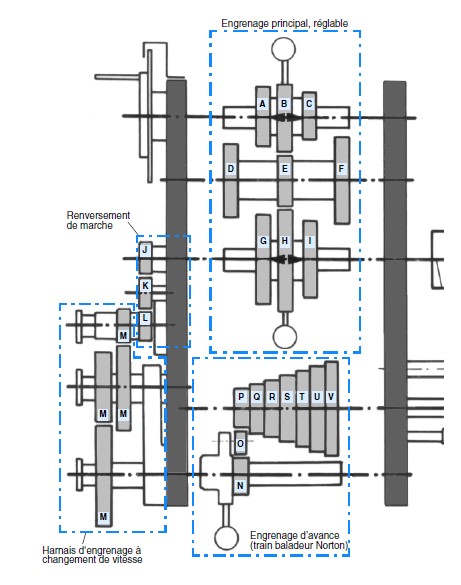

Lengrenage dun tour GL 200 présente toutes les caractéristiques et propriétés essentielles dun tour datelier: un engrenage principal commutable, un engrenage davance pour lentraînement de la vis-mère (train baladeur Norton), un harnais d'engrenage à changement de vitesse et un renversement de marche.
Lactionnement est assuré par une manivelle avec cadran gradué.
Les processus se déroulent par conséquent à vitesse réduite, et sans aucun danger.
Sur cet appareil dessai, le coulisseau porte-outils exécute uniquement un mouvement longitudinal.
Lavance longitudinale automatique est assurée par une vis-mère. Un tambour amovible simule la pièce à usiner, et une pointe traçante remplace loutil de coupe.
Les composants des engrenages sont exposés à la vue, ce qui permet de bien voir la manière dont ils fonctionnent.
Tous les essais peuvent être facilement répétés, et de nombreuses variantes sont possibles.
Lactionnement est assuré par une manivelle avec cadran gradué.
Les processus se déroulent par conséquent à vitesse réduite, et sans aucun danger.
Sur cet appareil dessai, le coulisseau porte-outils exécute uniquement un mouvement longitudinal.
Lavance longitudinale automatique est assurée par une vis-mère. Un tambour amovible simule la pièce à usiner, et une pointe traçante remplace loutil de coupe.
Les composants des engrenages sont exposés à la vue, ce qui permet de bien voir la manière dont ils fonctionnent.
Tous les essais peuvent être facilement répétés, et de nombreuses variantes sont possibles.
Contenu didactique / Essais
- étude de lensemble des fonctions dengrenage principales dun tour datelier
- engrenage principal
- harnais d'engrenage à changement de vitesse
- renversement de marche
- engrenage davance (train baladeur Norton)
Les grandes lignes
- aperçu clair et sans danger des fonctions des engrenages dun tour datelier
Les caractéristiques techniques
Nombre de vitesses de la broche principale: 9
Nombre détages de lengrenage davance: 7
- étude de lensemble des fonctions dengrenage principales dun tour datelier
- engrenage principal
- harnais d'engrenage à changement de vitesse
- renversement de marche
- engrenage davance (train baladeur Norton)
Les grandes lignes
- aperçu clair et sans danger des fonctions des engrenages dun tour datelier
Les caractéristiques techniques
Nombre de vitesses de la broche principale: 9
Nombre détages de lengrenage davance: 7
Informations logistiques
Dimensions et poids
Lxlxh: 750x500x800mm
Poids: env. 42kg
Liste de livraison
1 entraînement de tour datelier
1 documentation didactique
Lxlxh: 750x500x800mm
Poids: env. 42kg
Liste de livraison
1 entraînement de tour datelier
1 documentation didactique
Poids: 42 Kg Delai de livraison estimé : 5 semaines
