Ref: EWTGUMT182
MT 182 Montage & maintenance pompe à vis (Réf. 051.18200)
Comprendre le montage, le fonctionnement, planifier, effectuer montage, démontage, maintenance

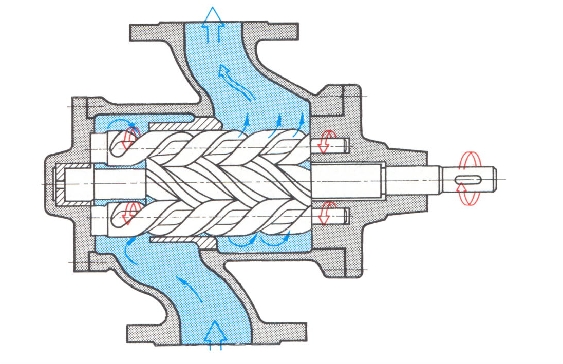

Les pompes à vis font partie des pompes volumétriques et fonctionnent à rotation, à aspiration normale.
La pompe présentée ici est utilisée pour toute une série de fluides différents.
On trouve parmi ces derniers tous les fluides non agressifs ayant des propriétés lubrifiantes d'une viscosité comprise entre 2 et 1500mm^2^/s, entre autres les huiles de lubrification, les huiles végétales, les huiles hydrauliques, les glycols, les polymères, les émulsions.
Les domaines d'application typiques sont: la lubrification de moteurs diesel, les engrenages, les turbines à gaz, à vapeur et à eau, ainsi que la circulation pour le refroidissement et la filtration dans de grosses machines et des installations hydrauliques.
Le jeu de pièces MT 182 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce jeu de pièces convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de l'élève et se prête à un enseignement en petit groupe.

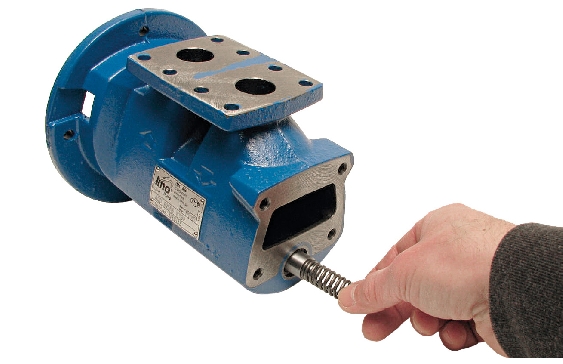

Le MT 182 permet de monter et dentretenir une pompe à vis typique. L'élève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée dans une caisse à outils.

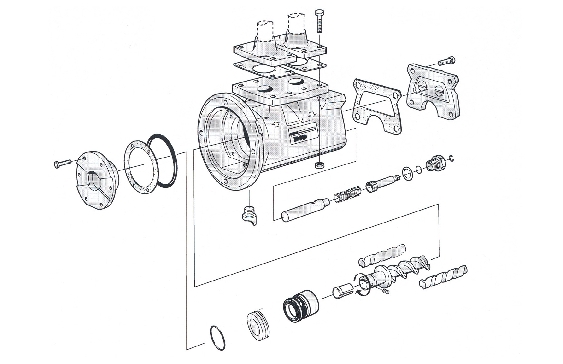

Le montage et le démontage systématiques d'une pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement ainsi que sur la structure de la pompe.
La pompe présentée ici est utilisée pour toute une série de fluides différents.
On trouve parmi ces derniers tous les fluides non agressifs ayant des propriétés lubrifiantes d'une viscosité comprise entre 2 et 1500mm^2^/s, entre autres les huiles de lubrification, les huiles végétales, les huiles hydrauliques, les glycols, les polymères, les émulsions.
Les domaines d'application typiques sont: la lubrification de moteurs diesel, les engrenages, les turbines à gaz, à vapeur et à eau, ainsi que la circulation pour le refroidissement et la filtration dans de grosses machines et des installations hydrauliques.
Le jeu de pièces MT 182 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce jeu de pièces convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de l'élève et se prête à un enseignement en petit groupe.
Le MT 182 permet de monter et dentretenir une pompe à vis typique. L'élève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée dans une caisse à outils.
Le montage et le démontage systématiques d'une pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement ainsi que sur la structure de la pompe.
Contenu didactique / Essais
- structure et fonctionnement d'une pompe à vis et de ses composants
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joints d'étanchéité)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation
- lecture et compréhension des dessins techniques et le mode d'emploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple d'une pompe à vis
- documentation didactique étendu et de structure moderne
- structure et fonctionnement d'une pompe à vis et de ses composants
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joints d'étanchéité)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation
- lecture et compréhension des dessins techniques et le mode d'emploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple d'une pompe à vis
- documentation didactique étendu et de structure moderne
Caractéristiques techniques
Pompe à trois vis
- puissance absorbée: max. 1350W
- hauteur de refoulement max.: 12bar
- déplacement: 13,9cm^3^/tour de vis
- vitesse de rotation max.: 3600min^-1^
- raccord d'aspiration: DN25
- raccord de refoulement: DN25
- carter en fonte grise
Pompe à trois vis
- puissance absorbée: max. 1350W
- hauteur de refoulement max.: 12bar
- déplacement: 13,9cm^3^/tour de vis
- vitesse de rotation max.: 3600min^-1^
- raccord d'aspiration: DN25
- raccord de refoulement: DN25
- carter en fonte grise
Informations logistiques
Dimensions et poids
Lxlxh: 690x360x312mm (caisse à outils)
Poids: env. 50kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures dentretien et de réparation, des propositions dexercices; manuel du fabricant
Lxlxh: 690x360x312mm (caisse à outils)
Poids: env. 50kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures dentretien et de réparation, des propositions dexercices; manuel du fabricant
