Ref: EWTGUMT181
MT 181 Montage & maintenance pompe centrifuge à plusieurs étages (Réf. 051.18100)
Comprendre le montage, le fonctionnement, planifier, effectuer montage, démontage, maintenance
Les pompes centrifuges font partie des pompes rotodynamiques et fonctionnent à aspiration normale.
Elles sont largement répandues et sont principalement utilisées pour refouler de l'eau.
Leurs domaines d'application sont entre autres la construction navale, l'industrie et la distribution de leau.

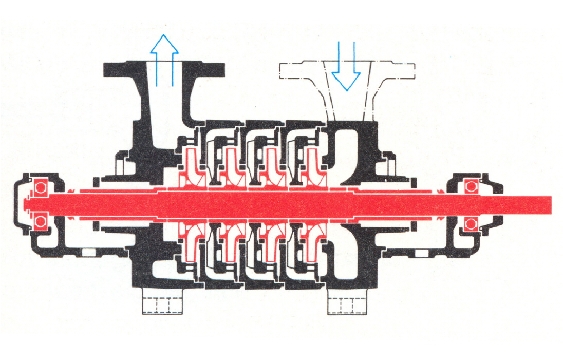

Le branchement en série de plusieurs roues permet de générer des pressions de refoulement très élevées.
Les pompes centrifuges sont de construction compacte et relativement simple.
L'eau est refoulée par des forces centrifuges, générées par le mouvement de rotation de la roue de la pompe.
Les travaux de maintenance et de réparation surviennent normalement au cours du cycle de vie d'une pompe, celle-ci nétant pas considérée comme un simple composant à remplacer dans de nombreux cas.
Le jeu de pièces MT 181 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, conçue pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce jeu de pièces convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de l'élève et se prête à un enseignement en petit groupe.
Le MT 181 permet de monter et d'entretenir une pompe centrifuge à plusieurs étages typique.
L'élève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée dans une caisse à outils.
Le montage et le démontage systématiques d'une pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement ainsi que la structure de la pompe.
Elles sont largement répandues et sont principalement utilisées pour refouler de l'eau.
Leurs domaines d'application sont entre autres la construction navale, l'industrie et la distribution de leau.
Le branchement en série de plusieurs roues permet de générer des pressions de refoulement très élevées.
Les pompes centrifuges sont de construction compacte et relativement simple.
L'eau est refoulée par des forces centrifuges, générées par le mouvement de rotation de la roue de la pompe.
Les travaux de maintenance et de réparation surviennent normalement au cours du cycle de vie d'une pompe, celle-ci nétant pas considérée comme un simple composant à remplacer dans de nombreux cas.
Le jeu de pièces MT 181 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, conçue pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce jeu de pièces convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de l'élève et se prête à un enseignement en petit groupe.
Le MT 181 permet de monter et d'entretenir une pompe centrifuge à plusieurs étages typique.
L'élève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée dans une caisse à outils.
Le montage et le démontage systématiques d'une pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement ainsi que la structure de la pompe.
Contenu didactique / Essais
- structure et fonctionnement d'une pompe centrifuge à plusieurs étages et de ses composants
- montage et démontage, également à des fins dentretien et de réparation

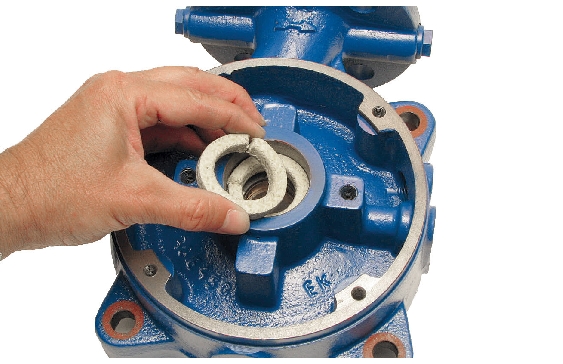

- remplacement des différents composants (par ex. joints d'étanchéité, paliers ou roues)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation

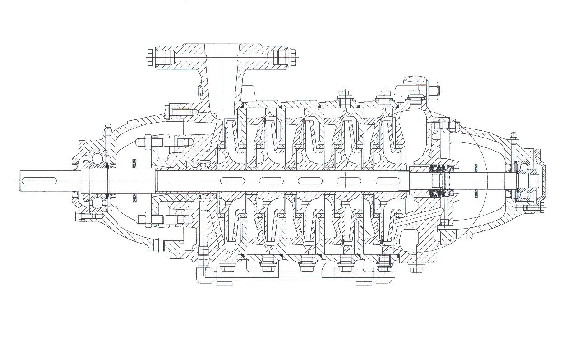

- lecture et compréhension des dessins techniques et leur mode d'emploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple d'une pompe centrifuge à plusieurs étages
- documentation didactique étendu et de structure moderne
- structure et fonctionnement d'une pompe centrifuge à plusieurs étages et de ses composants
- montage et démontage, également à des fins dentretien et de réparation
- remplacement des différents composants (par ex. joints d'étanchéité, paliers ou roues)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation
- lecture et compréhension des dessins techniques et leur mode d'emploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple d'une pompe centrifuge à plusieurs étages
- documentation didactique étendu et de structure moderne
Caractéristiques techniques
Pompe centrifuge à 4 étages
- puissance absorbée: max. 1400W
- débit de refoulement max.: 18m^3^/h
- hauteur de refoulement max.: 28m
- vitesse de rotation: 1450min^-1^
- raccord d'aspiration: DN50
- raccord de refoulement: DN40
- carter et roues en fonte grise
Pompe centrifuge à 4 étages
- puissance absorbée: max. 1400W
- débit de refoulement max.: 18m^3^/h
- hauteur de refoulement max.: 28m
- vitesse de rotation: 1450min^-1^
- raccord d'aspiration: DN50
- raccord de refoulement: DN40
- carter et roues en fonte grise
Informations logistiques
Dimensions et poids
Lxlxh: 690x360x312mm (caisse à outils)
Poids: env. 58kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de dispositifs de montage
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures dentretien et de réparation, des propositions dexercices; manuel du fabricant
Lxlxh: 690x360x312mm (caisse à outils)
Poids: env. 58kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de dispositifs de montage
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures dentretien et de réparation, des propositions dexercices; manuel du fabricant
Techniques > Maintenance - Productique > Maintenance > Composants d'installation: vannes, pompes, conduites
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Montage & maintenance: pompes
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Formations > BTS MS > Systèmes de production
Poids: 58 Kg Delai de livraison estimé : 16 semaines
