Ref: EWTGUMT185
MT 185 Montage & maintenance pompe centrifuge en ligne (Réf. 051.18500)
Comprendre le montage, le fonctionnement, planifier, effectuer montage, démontage, maintenance
Les pompes centrifuges en ligne font partie des pompes rotodynamiques et fonctionnent à aspiration normale.
Les pompes en ligne sont employées dans les conduites en ligne droite comme par ex. les pipelines.

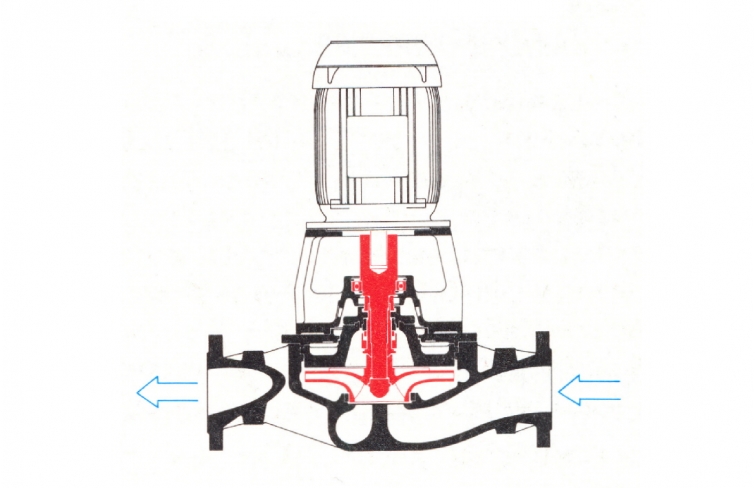

La différence entre une pompe en ligne et une pompe normalisée repose sur le fait que les manchons daspiration et de refoulement se situent sur un même axe.
La pompe centrifuge en ligne ici présentée est utilisée pour refouler des fluides mécaniquement et chimiquement non agressifs.
Elle est entre autres utilisée dans le domaine de la distribution de leau, les systèmes dirrigation et daspersion et en technique de chauffage.
Le kit MT 185 fait partie de la GUNT-Practice Line pour le montage, lentretien et la réparation, conçue pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce kit convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de lélève et se prête à un enseignement en petit groupe.
Le MT 185 permet de monter et dentretenir une pompe centrifuge en ligne typique.
Lélève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.

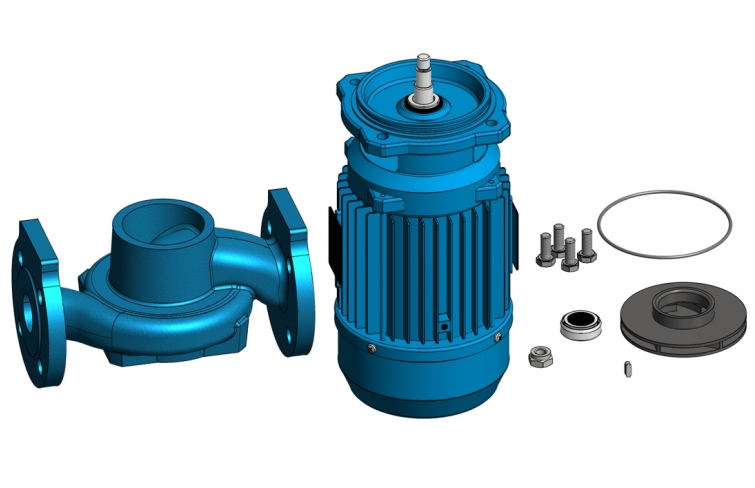

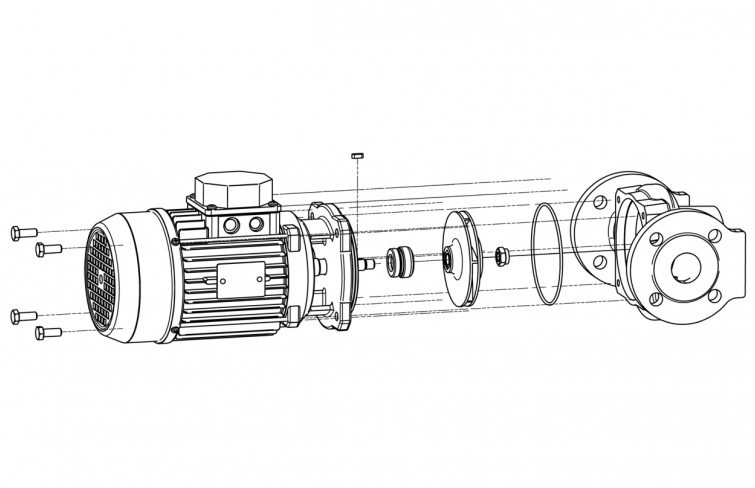

Les pièces détachées sont disposées de façon structurée dans une caisse à outils. Le montage et le démontage systématiques dune pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine dutilisation, le mode de fonctionnement ainsi que sur la structure de la pompe.
Les pompes en ligne sont employées dans les conduites en ligne droite comme par ex. les pipelines.
La différence entre une pompe en ligne et une pompe normalisée repose sur le fait que les manchons daspiration et de refoulement se situent sur un même axe.
La pompe centrifuge en ligne ici présentée est utilisée pour refouler des fluides mécaniquement et chimiquement non agressifs.
Elle est entre autres utilisée dans le domaine de la distribution de leau, les systèmes dirrigation et daspersion et en technique de chauffage.
Le kit MT 185 fait partie de la GUNT-Practice Line pour le montage, lentretien et la réparation, conçue pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce kit convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de lélève et se prête à un enseignement en petit groupe.
Le MT 185 permet de monter et dentretenir une pompe centrifuge en ligne typique.
Lélève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée dans une caisse à outils. Le montage et le démontage systématiques dune pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine dutilisation, le mode de fonctionnement ainsi que sur la structure de la pompe.
Contenu didactique / Essais
- structure et fonctionnement dune pompe centrifuge en ligne et de ses composants
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joints détanchéité)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation
- lecture et compréhension des dessins techniques et des modes demploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple dune pompe centrifuge en ligne
- partie de la GUNT-Practice Line pour le montage, lentretien et la réparation
- structure et fonctionnement dune pompe centrifuge en ligne et de ses composants
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joints détanchéité)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation
- lecture et compréhension des dessins techniques et des modes demploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple dune pompe centrifuge en ligne
- partie de la GUNT-Practice Line pour le montage, lentretien et la réparation
Caractéristiques techniques
Pompe centrifuge en ligne
- puissance absorbée: max. 370W
- débit de refoulement max.: 13m3/h
- hauteur de refoulement max.: 11m
- vitesse de rotation: 2830min-1
- raccord daspiration: DN32
- raccord de refoulement: DN32
- carter: fonte grise
- roue: matière plastique renforcée de fibres de verre
Moteur dentraînement
- 400V, 50Hz, 3 phases ou 230V, 60Hz, 3 phases
Pompe centrifuge en ligne
- puissance absorbée: max. 370W
- débit de refoulement max.: 13m3/h
- hauteur de refoulement max.: 11m
- vitesse de rotation: 2830min-1
- raccord daspiration: DN32
- raccord de refoulement: DN32
- carter: fonte grise
- roue: matière plastique renforcée de fibres de verre
Moteur dentraînement
- 400V, 50Hz, 3 phases ou 230V, 60Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 690x360x310mm (caisse à outils)
Poids: env. 28kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: description technique du système, jeu complet de dessins techniques avec listes de pièces, description des procédures dentretien et de réparation, des propositions dexercices; 1 manuel du fabricant
Lxlxh: 690x360x310mm (caisse à outils)
Poids: env. 28kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: description technique du système, jeu complet de dessins techniques avec listes de pièces, description des procédures dentretien et de réparation, des propositions dexercices; 1 manuel du fabricant
Techniques > Maintenance - Productique > Maintenance > Composants d'installation: vannes, pompes, conduites
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Montage & maintenance: pompes
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Formations > BTS MS > Systèmes de production
Poids: 28 Kg Delai de livraison estimé : 16 semaines
