Ref: EWTGUHL961
HL 961 Station de montage compacte de conduites et robinetteries
Montage de véritables systèmes de tuyauterie et d'installations, construction peu encombrante
Le système HL 961 est un système compact de travaux pratiques et de formation servant dintroduction à la technique de montage industriel de tuyauteries et dinstallations.

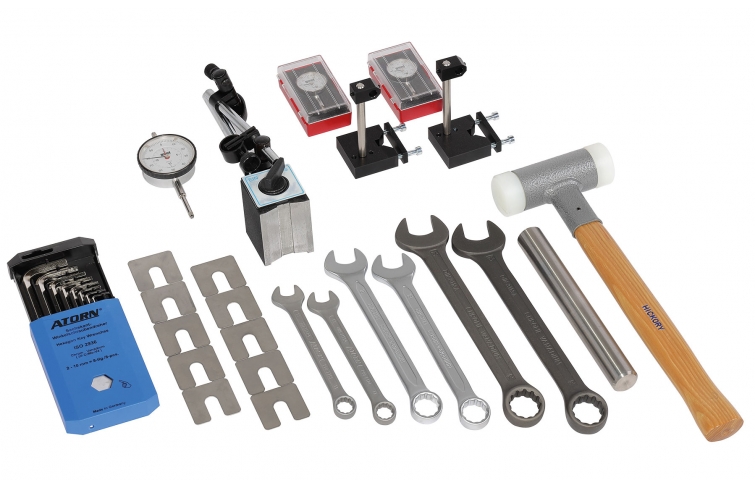

Le kit de montage est constitué dun grand nombre de robinetteries et déléments de tuyauterie.
Viennent sy ajouter des composants détanchéité et des éléments de fixation.
Un bâti de base compact et mobile permet la réalisation de divers systèmes de conduites, de parties dinstallations et dunités fonctionnelles.
Les éléments de tuyauterie sont déjà prêts montés et adaptés aux longueurs de montage et aux raccords à brides.
Les éléments permettent de multiples montages et démontages.
Ce système de travaux pratiques est conçu pour le travail en groupe de plusieurs élèves.
Le processus complet de mise en place dune installation peut demander plusieurs jours si toutes les étapes correspondantes sont réalisées: informer, planifier, décider, exécuter, contrôler et évaluer.
La documentation didactique détaillée soutient le processus dapprentissage effectif et structuré.
Il contient la description et les dessins technique de certains composants structurels.

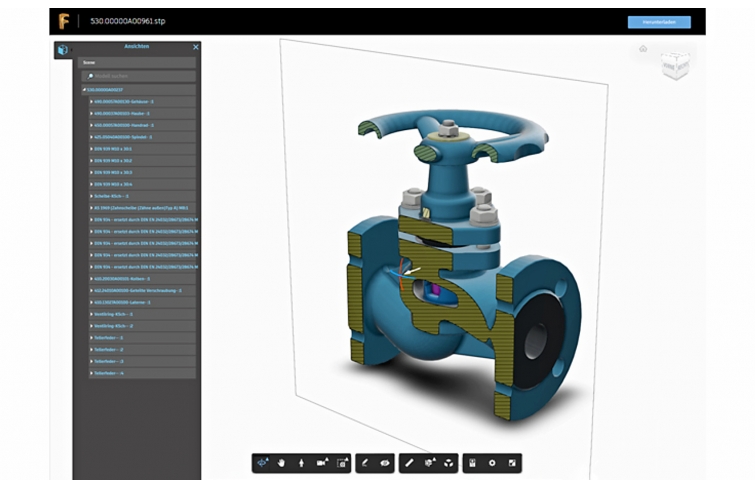

Des informations complémentaires sur les robinetteries sont disponibles en ligne via les codes QR.
Cela comprend les fichiers STEP, les fiches techniques et des extraits du manuel.

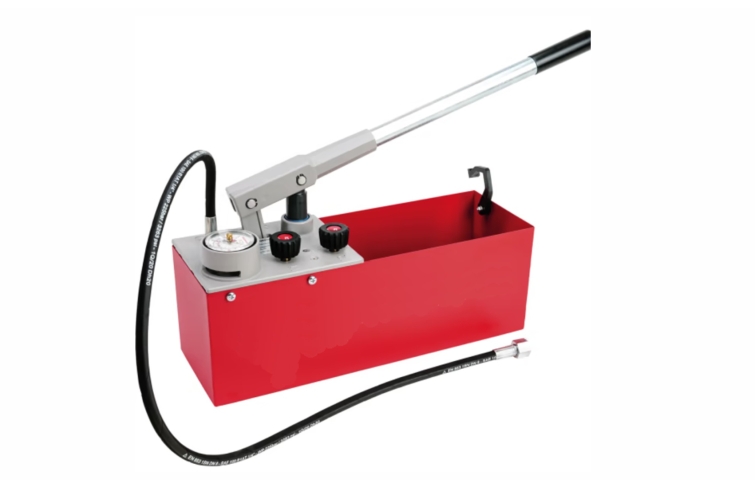

Une fois montées, les structures peuvent être soumises à un test détanchéité avec la pompe à main fournie.
Des contrôles des installations peuvent être réalisées avec une alimentation en eau et une évacuation appropriée.
Le kit de montage est constitué dun grand nombre de robinetteries et déléments de tuyauterie.
Viennent sy ajouter des composants détanchéité et des éléments de fixation.
Un bâti de base compact et mobile permet la réalisation de divers systèmes de conduites, de parties dinstallations et dunités fonctionnelles.
Les éléments de tuyauterie sont déjà prêts montés et adaptés aux longueurs de montage et aux raccords à brides.
Les éléments permettent de multiples montages et démontages.
Ce système de travaux pratiques est conçu pour le travail en groupe de plusieurs élèves.
Le processus complet de mise en place dune installation peut demander plusieurs jours si toutes les étapes correspondantes sont réalisées: informer, planifier, décider, exécuter, contrôler et évaluer.
La documentation didactique détaillée soutient le processus dapprentissage effectif et structuré.
Il contient la description et les dessins technique de certains composants structurels.
Des informations complémentaires sur les robinetteries sont disponibles en ligne via les codes QR.
Cela comprend les fichiers STEP, les fiches techniques et des extraits du manuel.
Une fois montées, les structures peuvent être soumises à un test détanchéité avec la pompe à main fournie.
Des contrôles des installations peuvent être réalisées avec une alimentation en eau et une évacuation appropriée.
Contenu didactique / Essais
- conception et fonction de robinetteries, déléments de tuyauterie et de composants utilisés pour la construction dinstallations

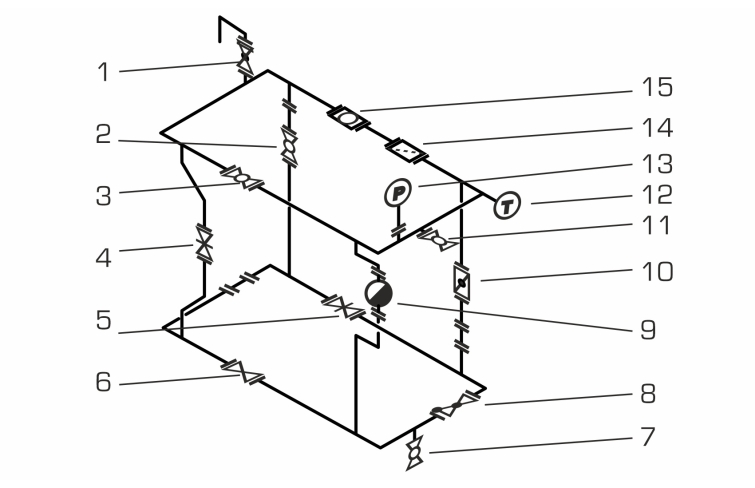

- planification de systèmes de conduites et dinstallations selon des indications, comme par ex. un schéma procédé
- sélection de composants et élaboration de listes de matériels requis
- préparation et exécution dans les règles de lart du montage de linstallation
- lecture et compréhension de dessins techniques et de la documentation technique
- test détanchéité
- contrôle en service des installations réalisées (avec une alimentation en eau et une évacuation appropriées)
- digital learning: préparation via le code QR avec des informations numériques sur les robinetteries
Les grandes lignes
- montage conforme à la pratique de systèmes de conduites et dinstallations
- connaissance étendue et conforme à la pratique des étapes de construction dinstallations
- laccès en ligne via les codes QR à des informations numériques sur les robinetteries
Les caractéristiques techniques:
Réseau de tuyauterie
- 9x conduites, soudées, avec
tuyaux droits
coude de tuyau, 90°
raccordement en T
raccord à deux brides, DN25

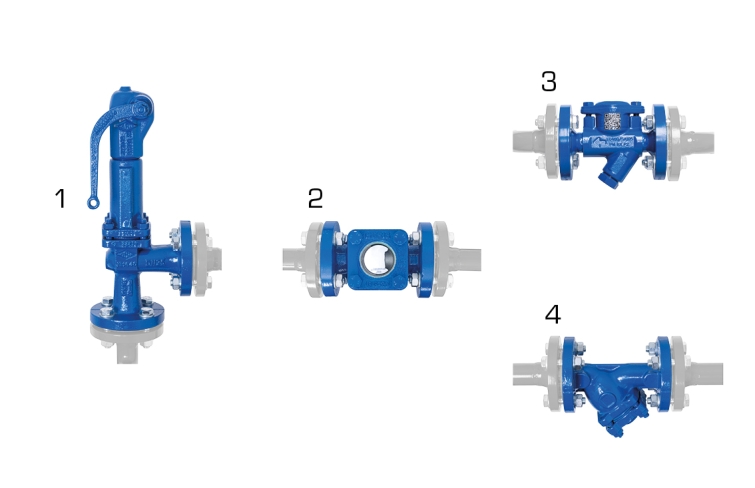

Robinetteries à brides

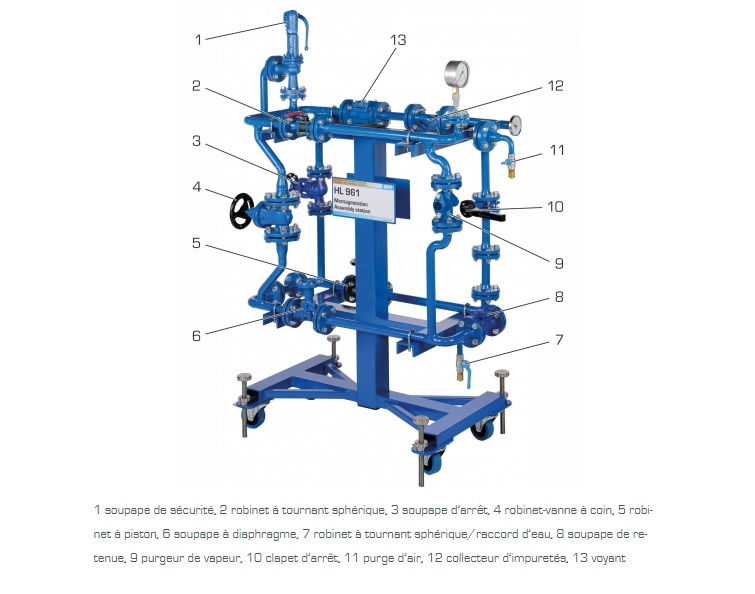

- soupape de sécurité, robinet à tournant sphérique, soupape darrêt, robinet-vanne à coin, robinet à piston, soupape à diaphragme, soupape de retenue, purgeur de vapeur, collecteur dimpuretés, voyant
- pression nominale: PN16
- bride en acier: DN25
Clapet darrêt: DN25, PN10/16
Robinet à tournant sphérique avec raccord à bague coupante: en laiton, nickelé, pression nominale: PN25, grandeur nominale: G1/2
Plages de mesure
- pression: 0…16bar
- température: 0…60°C
- conception et fonction de robinetteries, déléments de tuyauterie et de composants utilisés pour la construction dinstallations
- planification de systèmes de conduites et dinstallations selon des indications, comme par ex. un schéma procédé
- sélection de composants et élaboration de listes de matériels requis
- préparation et exécution dans les règles de lart du montage de linstallation
- lecture et compréhension de dessins techniques et de la documentation technique
- test détanchéité
- contrôle en service des installations réalisées (avec une alimentation en eau et une évacuation appropriées)
- digital learning: préparation via le code QR avec des informations numériques sur les robinetteries
Les grandes lignes
- montage conforme à la pratique de systèmes de conduites et dinstallations
- connaissance étendue et conforme à la pratique des étapes de construction dinstallations
- laccès en ligne via les codes QR à des informations numériques sur les robinetteries
Les caractéristiques techniques:
Réseau de tuyauterie
- 9x conduites, soudées, avec
tuyaux droits
coude de tuyau, 90°
raccordement en T
raccord à deux brides, DN25
Robinetteries à brides
- soupape de sécurité, robinet à tournant sphérique, soupape darrêt, robinet-vanne à coin, robinet à piston, soupape à diaphragme, soupape de retenue, purgeur de vapeur, collecteur dimpuretés, voyant
- pression nominale: PN16
- bride en acier: DN25
Clapet darrêt: DN25, PN10/16
Robinet à tournant sphérique avec raccord à bague coupante: en laiton, nickelé, pression nominale: PN25, grandeur nominale: G1/2
Plages de mesure
- pression: 0…16bar
- température: 0…60°C
Informations logistiques
Dimensions et poids
Lxlxh: 1430x660x1700mm
Poids: env. 200kg
Nécessaire au fonctionnement
Raccord d'eau et drain par flexibles avec accouplements
Lxlxh: 1430x660x1700mm
Poids: env. 200kg
Nécessaire au fonctionnement
Raccord d'eau et drain par flexibles avec accouplements
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Construction des systèmes complexes de tuyauteries et d'installations
Techniques > Maintenance - Productique > Kits assemblage > Montages de conduites
Poids: 200 Kg Delai de livraison estimé : 12 semaines
