WL 110-V2 Unité d'alimentation pour échangeurs de chaleur avec API et IHM (Réf. 060.11000)
Nécessite 1 échangeur WL110.01, 02, 03 ,04 , 05, avec interface PC et logiciel inclus
Dans les é changeurs de chaleur, l´é nergie thermique d´ un é coulement de matiè res est transmise à un autre é coulement.
Les deux é coulements de matiè res n´ entrent pas directement en contact lors de cette opé ration.
Un transfert de chaleur efficace est la condition requise pour des processus rentables.
Dans la pratique, on utilise donc, selon les besoins, diffé rents types d´é changeurs de chaleur.
La fonction principale de la WL 110 est la mise à disposition des circuits d´ eau froide et d´ eau chaude né cessaires.
L´ unité d´ alimentation est é quipé e à cet effet d´ un ré servoir chauffé et d´ une pompe pour le circuit d´ eau chaude, et de raccords pour le circuit d´ eau froide.
Le circuit d´ eau froide peut ê tre alimenté par le ré seau du laboratoire ou le gé né rateur d´ eau froide WL 110.20.
La technologie de commande et de ré gulation ainsi que les systè mes de communication sont fournis par WL 110.
Diffé rents types d´é changeurs de chaleur sont disponibles comme accessoires optionnels.
Les accessoires se positionnent facilement et en toute sé curité sur la surface de travail du WL 110.
L´ unité d´ alimentation identifie l´ accessoire respectif grâ ce à une interface RFID é lectronique sans contact, sé lectionne automatiquement le logiciel approprié dans l´ API et effectue la configuration automatique du systè me.

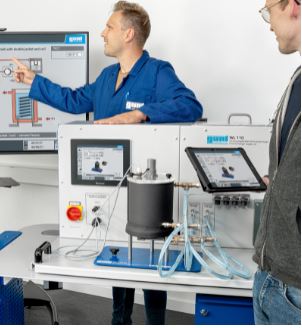

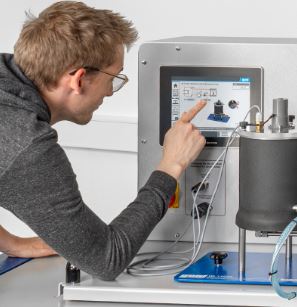

L´ opé ration s´ effectue via un é cran tactile.

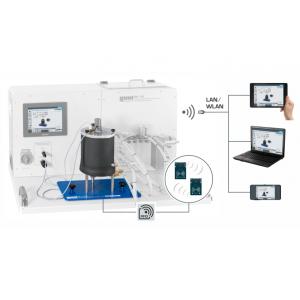

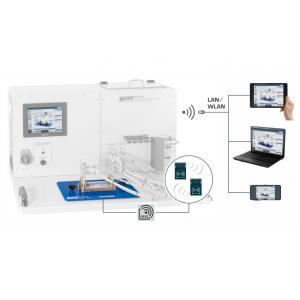

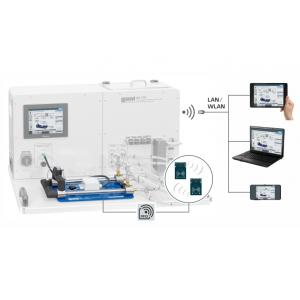

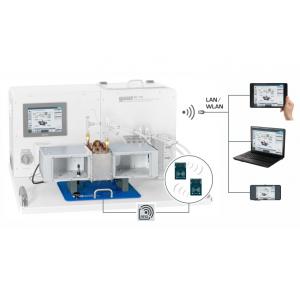

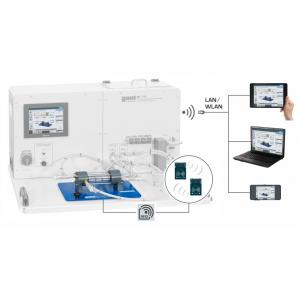

Grâ ce à un routeur inté gré , l´ unité expé rimentale peut é galement ê tre exploité e et contrô lé e par un terminal.
L´ interface utilisateur peut ê tre commandé e et exploité e par un dispositif terminal et l´ interface utilisateur peut ê tre affiché e sur 10 terminaux au maximum (\'84screen mirroring\rdblquote ).

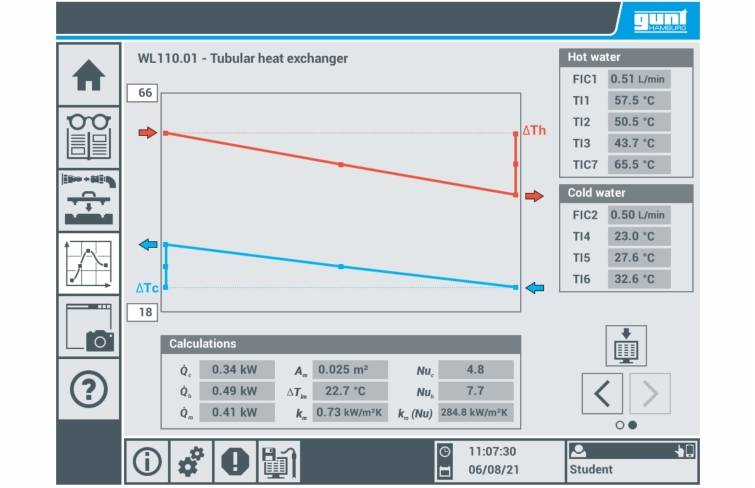

L´ interface utilisateur comprend une pré paration guidé e de l´ expé rience, des modules d´ apprentissage avec des bases thé oriques ainsi qu´ un affichage graphique des valeurs mesuré es.
Pour le suivi des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Via l´ API, les valeurs de mesure peuvent ê tre enregistré es en interne.
L´ accè s aux valeurs de mesure enregistré es est possible à partir des terminaux via WLAN avec routeur inté gré / connexion LAN au ré seau propre au client.
Les deux é coulements de matiè res n´ entrent pas directement en contact lors de cette opé ration.
Un transfert de chaleur efficace est la condition requise pour des processus rentables.
Dans la pratique, on utilise donc, selon les besoins, diffé rents types d´é changeurs de chaleur.
La fonction principale de la WL 110 est la mise à disposition des circuits d´ eau froide et d´ eau chaude né cessaires.
L´ unité d´ alimentation est é quipé e à cet effet d´ un ré servoir chauffé et d´ une pompe pour le circuit d´ eau chaude, et de raccords pour le circuit d´ eau froide.
Le circuit d´ eau froide peut ê tre alimenté par le ré seau du laboratoire ou le gé né rateur d´ eau froide WL 110.20.
La technologie de commande et de ré gulation ainsi que les systè mes de communication sont fournis par WL 110.

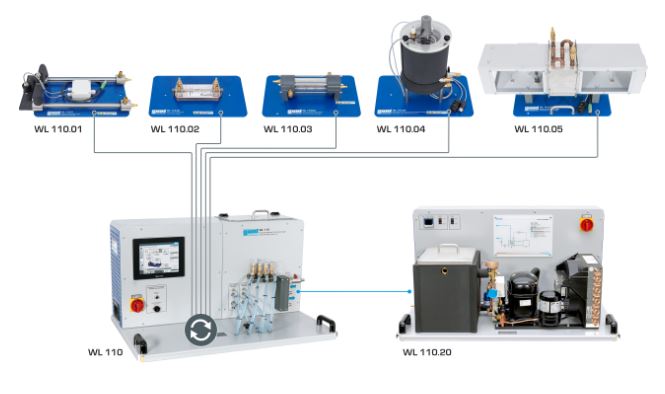

Diffé rents types d´é changeurs de chaleur sont disponibles comme accessoires optionnels.
Les accessoires se positionnent facilement et en toute sé curité sur la surface de travail du WL 110.
L´ unité d´ alimentation identifie l´ accessoire respectif grâ ce à une interface RFID é lectronique sans contact, sé lectionne automatiquement le logiciel approprié dans l´ API et effectue la configuration automatique du systè me.
L´ opé ration s´ effectue via un é cran tactile.
Grâ ce à un routeur inté gré , l´ unité expé rimentale peut é galement ê tre exploité e et contrô lé e par un terminal.
L´ interface utilisateur peut ê tre commandé e et exploité e par un dispositif terminal et l´ interface utilisateur peut ê tre affiché e sur 10 terminaux au maximum (\'84screen mirroring\rdblquote ).
L´ interface utilisateur comprend une pré paration guidé e de l´ expé rience, des modules d´ apprentissage avec des bases thé oriques ainsi qu´ un affichage graphique des valeurs mesuré es.
Pour le suivi des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Via l´ API, les valeurs de mesure peuvent ê tre enregistré es en interne.
L´ accè s aux valeurs de mesure enregistré es est possible à partir des terminaux via WLAN avec routeur inté gré / connexion LAN au ré seau propre au client.
Contenu didactique / Essais
- avec un é changeur de chaleur (WL 110.01 à WL 110.05)
d\fi720 enregistrement des profils de tempé rature
dé termination du coefficient global moyen de transfert de chaleur
comparaison de diffé rents types d´é changeurs de chaleur
d - logiciel API avec des contenus adapté s aux diffé rents accessoires avec
d\fi720 info: description de l´ appareil et module d´ apprentissage avec principes thé oriques de base
pré paration de l´ essai: montage expé rimental guidé
aperç u de l´ essai: enregistrement digital des valeurs de mesure avec affichage graphique
prendre des captures d´é cran
enregistrement de captures d´é cran
accè s aux donné es de mesure stocké es à partir des terminaux
\ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur 10 terminaux maximum
navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
d
Les grandes lignes
- comparaison de diffé rents é changeurs de chaleur
- exé cution intuitive des essais via l´é cran tactile (HMI)
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote
sur 10 terminaux: PC, tablette, smartphone
- l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
API: Weintek cMT3092X
Pompe
- puissance absorbé e: 120W
- dé bit de refoulement max.: 600L/h
- hauteur de refoulement max.: 30m
Dispositif de chauffage
- puissance: 3kW
- thermostat: 10...70º C
Contrô le du dé bit pour le circuit d´ eau chaude et froide: 0,3...3L/min
Ré servoir d´ eau chaude: env. 10L
Plages de mesure
- tempé rature: 5x 0...100º C
- dé bit: 2x 0,3..3L/min
230V, 50Hz, 1 phase
- avec un é changeur de chaleur (WL 110.01 à WL 110.05)
d\fi720 enregistrement des profils de tempé rature
dé termination du coefficient global moyen de transfert de chaleur
comparaison de diffé rents types d´é changeurs de chaleur
d - logiciel API avec des contenus adapté s aux diffé rents accessoires avec
d\fi720 info: description de l´ appareil et module d´ apprentissage avec principes thé oriques de base
pré paration de l´ essai: montage expé rimental guidé
aperç u de l´ essai: enregistrement digital des valeurs de mesure avec affichage graphique
prendre des captures d´é cran
enregistrement de captures d´é cran
accè s aux donné es de mesure stocké es à partir des terminaux
\ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur 10 terminaux maximum
navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
d
Les grandes lignes
- comparaison de diffé rents é changeurs de chaleur
- exé cution intuitive des essais via l´é cran tactile (HMI)
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote
sur 10 terminaux: PC, tablette, smartphone
- l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
API: Weintek cMT3092X
Pompe
- puissance absorbé e: 120W
- dé bit de refoulement max.: 600L/h
- hauteur de refoulement max.: 30m
Dispositif de chauffage
- puissance: 3kW
- thermostat: 10...70º C
Contrô le du dé bit pour le circuit d´ eau chaude et froide: 0,3...3L/min
Ré servoir d´ eau chaude: env. 10L
Plages de mesure
- tempé rature: 5x 0...100º C
- dé bit: 2x 0,3..3L/min
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1000x700x600mm
Poids: env. 52kg
Né cessaire pour le fonctionnement
WL 110.20 ou raccord d´ eau froide, drain
PC avec Windows recommandé
Lxlxh: 1000x700x600mm
Poids: env. 52kg
Né cessaire pour le fonctionnement
WL 110.20 ou raccord d´ eau froide, drain
PC avec Windows recommandé
Techniques > Thermique > Applications thermodynamiques > Échangeurs de chaleur eau / eau
Techniques > Génie des Procédés > Principes de base du génie des procédés > Transfert de chaleur et de masse
Techniques > Mécanique des fluides > Thermodynamique
Poids: 52 Kg Delai de livraison estimé : 5 semaines
