Ref: EWTGUWL302

WL 302 Banc d'essai pour échangeur de chaleur coaxial (Réf. 060.30200)

Avec interface PC USB et logiciel inclus

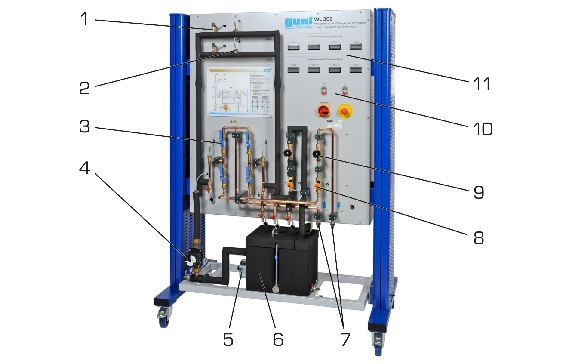

Le banc d'essai mobile permet d'é tudier les proprié té s caracté ristiques d'un é changeur de chaleur tubulaire.

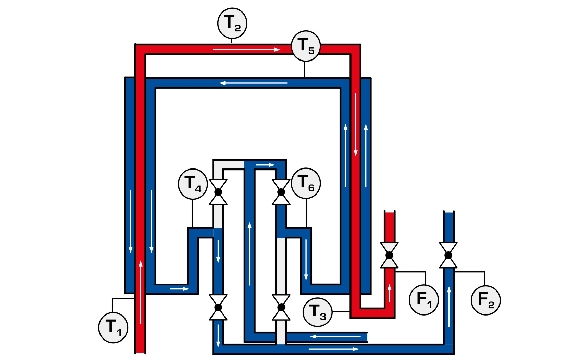

L'é change de chaleur a lieu dans un é changeur à tubes coaxiaux, l'eau chaude é tant envoyé e à travers le tube inté rieur.

On peut é tudier tant le fonctionnement à courant parallè le qu'à contre-courant avec leurs diffé rents profils de tempé rature.

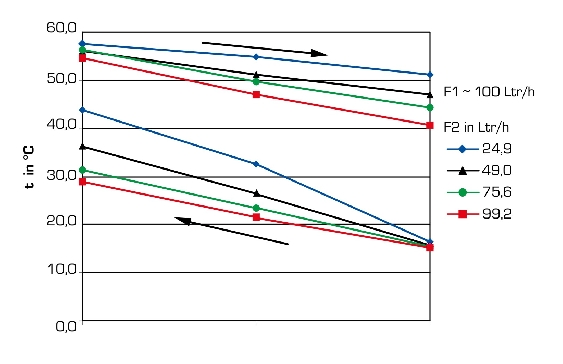

La mesure des tempé ratures à l'entré e, à la sortie ainsi qu'au milieu de la section de tuyau permet de montrer l'é volution non liné aire de la tempé rature le long d'un é changeur de chaleur.

À partir des ré sultats des essais, on dé termine les principales grandeurs telles que flux de chaleur, coefficient de transmission de chaleur et pertes calorifiques.

Le circuit fermé d'eau chaude contient un ré servoir avec chauffage é lectrique et une pompe.

La tempé rature de l'eau chaude est maintenue constante à l'aide d'un thermostat.

L'eau froide est prise du ré seau d'alimentation et é vacué e aprè s l'essai.

Le dé bit et les tempé ratures importantes sont mesuré s par des capteurs.

Sur le tableau d'instruments se trouve à cô té de la tuyauterie en cuivre un champ d'affichage pour les valeurs de mesure.

Les donné es sont transmises vers un PC afin d´ y ê tre é valué es à l´ aide d´ un logiciel.

La transmission des donné es au PC se fait par une interface USB.

La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.



Contenu didactique / Essais


- enregistrement des profils de tempé rature

- à courant parallè le

- à contre-courant

- dé termination du flux de chaleur moyen pour le fonctionnement à courant parallè le et à contre-courant

- dé termination du coefficient moyen de transmission de chaleur



Les grandes lignes

- Montage expé rimental clair sur banc d'essai mobile

- Transfert de chaleur pendant l'é coulement dans les tubes

- Traitement des donné es de mesure dans un PC

- Circuit d'eau chaude fermé et isolé



Les caracté ristiques techniques

Pompe

- puissance absorbé e: 70W

- dé bit de refoulement max.: 3800L/h

- hauteur de refoulement max.: 4m



Dispositif de chauffage

- 2kW

- avec thermostat: 0...85º C



Surfaces de transfert de chaleur

- cô té chaud: 30 159mm²

- cô té froid: 40 212mm²

- surface de transfert moyenne: 34 945mm²



Ré servoir: 20L



Plage de mesure

- tempé rature: 0..200º C

- dé bit: 0..720L/h



Informations logistiques
Dimensions et poids

Lxlxh: 1380x790x1910mm

Poids: env. 180kg



Né cessaire au fonctionnement

230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase

Prise d'eau froide: min. 150L/h



Liste de livraison

1 banc d'essai

1 CD avec logiciel GUNT + câ ble USB

1 notice



Poids: 180 Kg
