Ref: EWTGUWL110.01-V2
WL 110.01-V2 Échangeur de chaleur coaxial transparent pour WL 110 (Réf. 060.11001)
Avec point de mesure température à mi-course, courant parallèle, contre-courant
Les é changeurs de chaleur coaxiaux repré sentent la forme la plus simple des é changeurs de chaleur, et sont utilisé s en priorité pour le transfert de chaleur en cas d´é cart important de pression, ou entre des fluides à viscosité é levé e (p.ex. boues d´é puration).
Un avantage est l´é coulement uniforme traversant l´ espace du tube. Dans cet espace, il n´ existe pas de zones d´é coulement mortes.

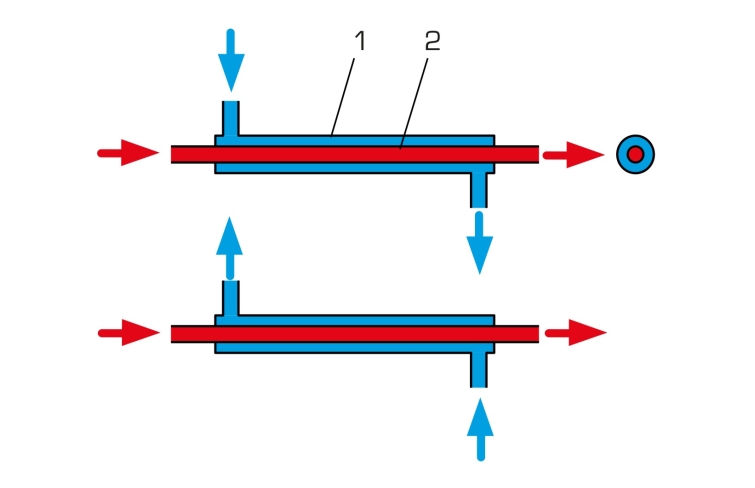

Dans l´é changeur de chaleur à double tube WL 110.01, l´ eau chaude circule dans le tube inté rieur et l´ eau froide dans le tube exté rieur.
L´ eau chaude transmet ainsi une partie de son é nergie thermique à l´ eau froide.
Le flexible d´ alimentation peut ê tre branché et dé branché à l´ aide de raccords facilement dé tachables, de maniè re à modifier le sens d´é coulement.
Il est ainsi possible de ré aliser un fonctionnement à courant parallè le ou à contre-courant.

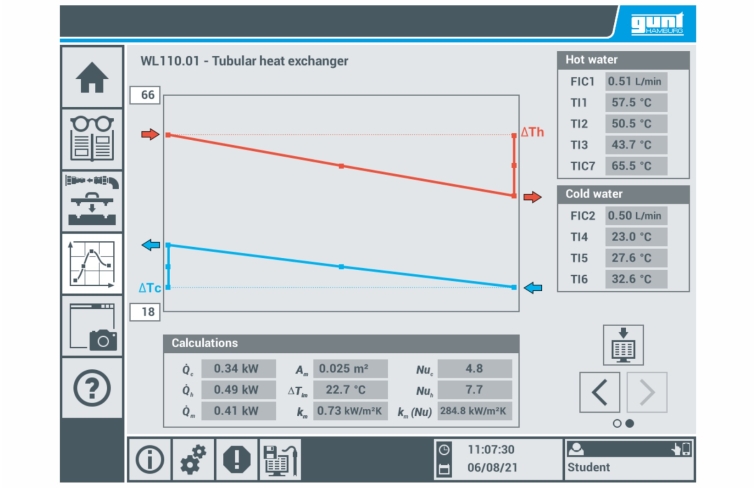

Lors des essais, les profils de tempé rature sont enregistré s et repré senté s sous forme graphique.
Le coefficient global moyen de transfert de chaleur est ensuite dé terminé comme grandeur caracté ristique.

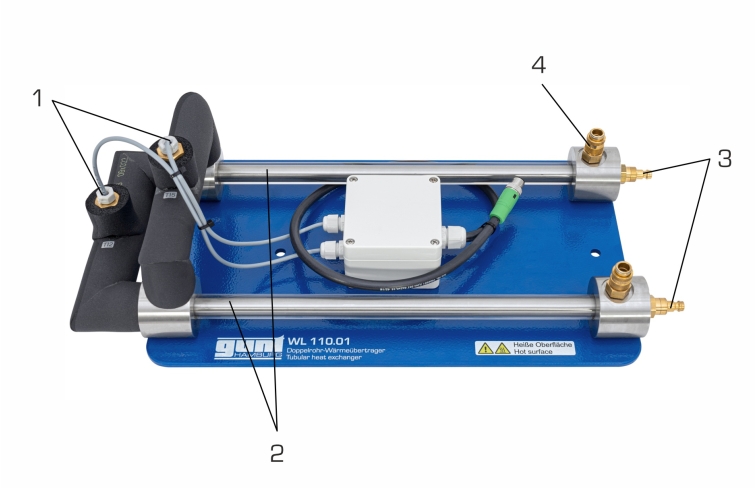

Le WL 110.01 se positionne facilement et en toute sé curité sur la surface de travail du unité d´ alimentation WL 110.

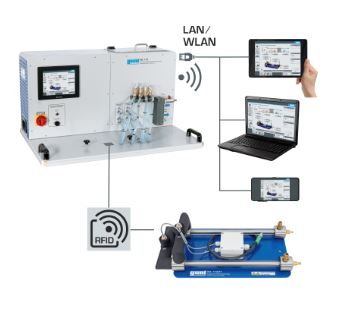

La technologie RFID est utilisé e pour identifier automatiquement les accessoires, charger le logiciel API approprié et effectuer la configuration automatique du systè me.
L´ interface utilisateur intuitive guide les tests.
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Des capteurs de tempé rature pour la mesure de les tempé ratures d´ entré e et de sortie sont situé es sont situé s au niveau des connexions d´ alimentation du WL 110.
Deux capteurs de tempé rature supplé mentaires sont installé s sur l´é changeur coaxial pour mesurer la tempé rature aprè s la moitié de la distance de transfert.
L´ alimentation en eau chaude et froide, le ré glage du dé bit et la mesure des tempé ratures d´ entré e et de sortie sont effectué s par l´ unité d´ alimentation.
Un avantage est l´é coulement uniforme traversant l´ espace du tube. Dans cet espace, il n´ existe pas de zones d´é coulement mortes.
Dans l´é changeur de chaleur à double tube WL 110.01, l´ eau chaude circule dans le tube inté rieur et l´ eau froide dans le tube exté rieur.
L´ eau chaude transmet ainsi une partie de son é nergie thermique à l´ eau froide.
Le flexible d´ alimentation peut ê tre branché et dé branché à l´ aide de raccords facilement dé tachables, de maniè re à modifier le sens d´é coulement.
Il est ainsi possible de ré aliser un fonctionnement à courant parallè le ou à contre-courant.
Lors des essais, les profils de tempé rature sont enregistré s et repré senté s sous forme graphique.
Le coefficient global moyen de transfert de chaleur est ensuite dé terminé comme grandeur caracté ristique.
Le WL 110.01 se positionne facilement et en toute sé curité sur la surface de travail du unité d´ alimentation WL 110.
La technologie RFID est utilisé e pour identifier automatiquement les accessoires, charger le logiciel API approprié et effectuer la configuration automatique du systè me.
L´ interface utilisateur intuitive guide les tests.
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Des capteurs de tempé rature pour la mesure de les tempé ratures d´ entré e et de sortie sont situé es sont situé s au niveau des connexions d´ alimentation du WL 110.
Deux capteurs de tempé rature supplé mentaires sont installé s sur l´é changeur coaxial pour mesurer la tempé rature aprè s la moitié de la distance de transfert.
L´ alimentation en eau chaude et froide, le ré glage du dé bit et la mesure des tempé ratures d´ entré e et de sortie sont effectué s par l´ unité d´ alimentation.
Contenu didactique / Essais
- avec l´ unité d´ alimentation WL 110
d\fi720 fonctionnement et comportement en fonctionnement d´ un é changeur de chaleur coaxial
enregistrement des profils de tempé rature:
à courant parallè le
à contre-courant
dé termination du coefficient global moyen de transfert de chaleur
comparaison avec les autres types d´é changeurs de chaleur
d - logiciel API spé cifiquement adapté aux accessoires utilisé s
d\fi720 module d´ apprentissage avec principes thé oriques de base
description de l´ appareil
pré paration aux essais guidé s
exé cution de cet essai
affichage graphique de la section d´ essai avec des valeurs de mesure pour la tempé rature
d\li720 transfert de donné es via WLAN/LAN pour une utilisation externe polyvalente des valeurs mesuré es et des captures d´é cran, par exemple l´é valuation dans Excel
d
Les grandes lignes
- zone d´é coulement visible grâ ce à un tube exté rieur transparent
- exé cution intuitive des essais via l´é cran tactile (HMI)
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
- l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
Surfaces d´é change de chaleur
- surface de transfert moyenne: 250cm2
Tube inté rieur, acier inoxydable
- Ø exté rieur: 12mm
- é paisseur de paroi: 1mm
Tube exté rieur, transparent (PMMA)
- Ø exté rieur: 20mm
- é paisseur de paroi: 2mm
Plages de mesure
- tempé rature: 2x 0...100º C
- avec l´ unité d´ alimentation WL 110
d\fi720 fonctionnement et comportement en fonctionnement d´ un é changeur de chaleur coaxial
enregistrement des profils de tempé rature:
à courant parallè le
à contre-courant
dé termination du coefficient global moyen de transfert de chaleur
comparaison avec les autres types d´é changeurs de chaleur
d - logiciel API spé cifiquement adapté aux accessoires utilisé s
d\fi720 module d´ apprentissage avec principes thé oriques de base
description de l´ appareil
pré paration aux essais guidé s
exé cution de cet essai
affichage graphique de la section d´ essai avec des valeurs de mesure pour la tempé rature
d\li720 transfert de donné es via WLAN/LAN pour une utilisation externe polyvalente des valeurs mesuré es et des captures d´é cran, par exemple l´é valuation dans Excel
d
Les grandes lignes
- zone d´é coulement visible grâ ce à un tube exté rieur transparent
- exé cution intuitive des essais via l´é cran tactile (HMI)
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
- l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
Surfaces d´é change de chaleur
- surface de transfert moyenne: 250cm2
Tube inté rieur, acier inoxydable
- Ø exté rieur: 12mm
- é paisseur de paroi: 1mm
Tube exté rieur, transparent (PMMA)
- Ø exté rieur: 20mm
- é paisseur de paroi: 2mm
Plages de mesure
- tempé rature: 2x 0...100º C
Informations logistiques
Dimensions et poids
Lxlxh: 480x230x150mm
Poids: env. 4kg
Lxlxh: 480x230x150mm
Poids: env. 4kg
Poids: 4 Kg Delai de livraison estimé : 5 semaines
