Ref: EWTGUWL110.05-V2

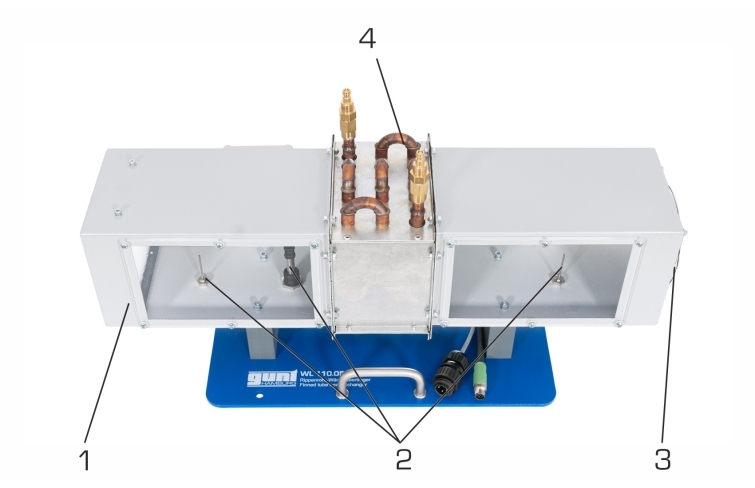

WL 110.05-V2 Échangeur de chaleur tube à ailettes Eau-Air pour WL110 (Réf. 060.11005)

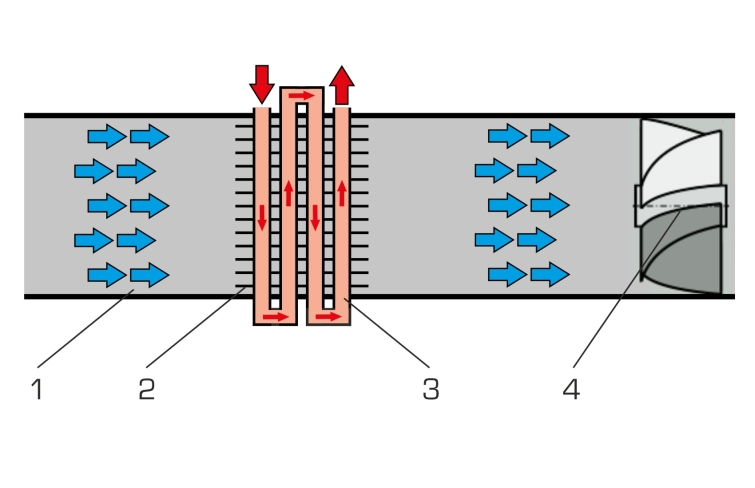

Fonctionnement en courant croisé
Dans de nombreux procédés du génie industriels, plusieurs procédures de base sont combinées.
Par exemple, il y a une réaction chimique dans un réservoir dans laquelle la chaleur doit être fournie ou évacuée.
C'est pourquoi ces réservoirs sont équipés d'une double enveloppe ou d'un serpentin.
En fonction du procédé, le fluide dans la double enveloppe ou dans le serpentin est utilisé pour le chauffage ou le refroidissement du contenu du réservoir.
Pour mieux mélanger le contenu du réservoir et pour une distribution homogène de la température, on utilise des agitateurs.
En cas d'une distribution de température homogène, la température du produit est précisément ajustable.
L'échangeur de chaleur à double enveloppe est un modèle pour un réservoir de ce genre.
Le WL 110.04 fait partie de la série d´ appareils permettant d´ effectuer des essais sur les différents types d´échangeurs de chaleur.
Cet appareil d´ essai s´ avère parfait pour étudier le fonctionnement et le comportement en fonctionnement d´ un échangeur de chaleur à double enveloppe.
Le WL 110.04 est raccordé à l´ unité d´ alimentation WL 110 à l´ aide de raccords rapides.
L´échangeur de chaleur à double enveloppe se compose d´ un réservoir entouré d´ une enveloppe.
Dans le réservoir, il y a un serpentin.
Dans le cas du chauffage par double enveloppe, l'eau chaude s'écoule à travers l'enveloppe.
Une partie de l'énergie thermique de l'eau chaude est transmise à l'eau froide dans le réservoir.
Dans le cas du chauffage avec le serpentin, l'eau chaude s'écoule à travers le serpentin en chauffant l'eau froide dans le réservoir.
Il est possible d´ utiliser un agitateur pour tous les modes de fonctionnement.
Les débits d´ eau chaude sont ajustés à l´ aide des vannes situées sur l´ unité d´ alimentation.
Des capteurs de température permettant de mesurer les températures d´ entrée et de sortie se trouvent sur les raccords d´ alimentation de la WL 110.
Un capteur de température supplémentaire mesure la température dans le réservoir.

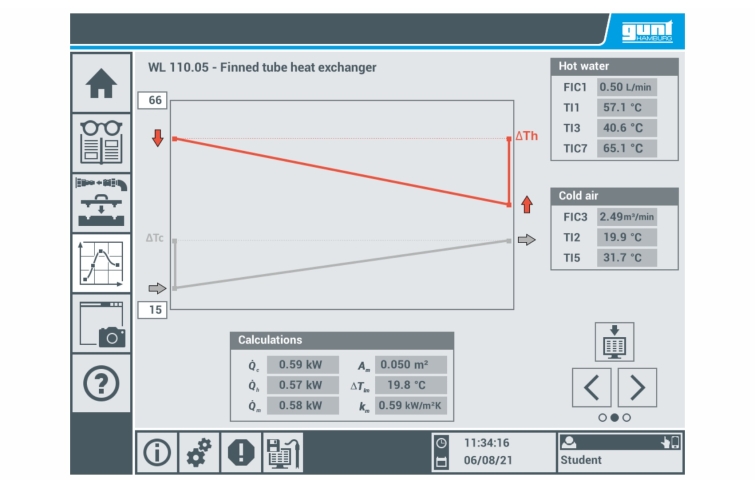

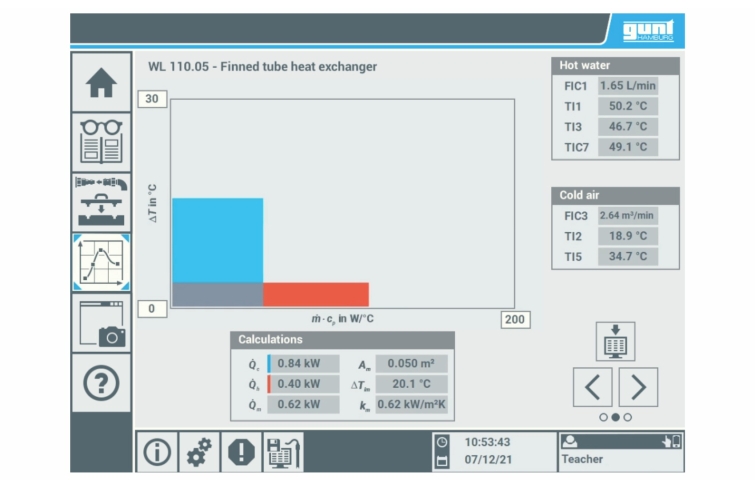

Lors des essais, les profils de temps sont enregistrés et représentés sous forme graphique.
Les valeurs de mesure peuvent être enregistrées et traitées en plus à l´ aide d´ un logiciel d´ acquisition de données.
Par exemple, il y a une réaction chimique dans un réservoir dans laquelle la chaleur doit être fournie ou évacuée.
C'est pourquoi ces réservoirs sont équipés d'une double enveloppe ou d'un serpentin.
En fonction du procédé, le fluide dans la double enveloppe ou dans le serpentin est utilisé pour le chauffage ou le refroidissement du contenu du réservoir.
Pour mieux mélanger le contenu du réservoir et pour une distribution homogène de la température, on utilise des agitateurs.
En cas d'une distribution de température homogène, la température du produit est précisément ajustable.
L'échangeur de chaleur à double enveloppe est un modèle pour un réservoir de ce genre.
Le WL 110.04 fait partie de la série d´ appareils permettant d´ effectuer des essais sur les différents types d´échangeurs de chaleur.
Cet appareil d´ essai s´ avère parfait pour étudier le fonctionnement et le comportement en fonctionnement d´ un échangeur de chaleur à double enveloppe.
Le WL 110.04 est raccordé à l´ unité d´ alimentation WL 110 à l´ aide de raccords rapides.
L´échangeur de chaleur à double enveloppe se compose d´ un réservoir entouré d´ une enveloppe.
Dans le réservoir, il y a un serpentin.
Dans le cas du chauffage par double enveloppe, l'eau chaude s'écoule à travers l'enveloppe.
Une partie de l'énergie thermique de l'eau chaude est transmise à l'eau froide dans le réservoir.
Dans le cas du chauffage avec le serpentin, l'eau chaude s'écoule à travers le serpentin en chauffant l'eau froide dans le réservoir.
Il est possible d´ utiliser un agitateur pour tous les modes de fonctionnement.
Les débits d´ eau chaude sont ajustés à l´ aide des vannes situées sur l´ unité d´ alimentation.
Des capteurs de température permettant de mesurer les températures d´ entrée et de sortie se trouvent sur les raccords d´ alimentation de la WL 110.
Un capteur de température supplémentaire mesure la température dans le réservoir.
Lors des essais, les profils de temps sont enregistrés et représentés sous forme graphique.
Les valeurs de mesure peuvent être enregistrées et traitées en plus à l´ aide d´ un logiciel d´ acquisition de données.
Contenu didactique / Essais
Avec l´ unité d´ alimentation WL 110
- fonctionnement et comportement enfonctionnement d´ un échangeur de chaleur à double enveloppe
- enregistrement des intervalles de temps:
-- mode de fonctionnement
chauffage par double enveloppe
-- mode de fonctionnement
-- chauffage par serpentin
- influence d´ un agitateur
- comparaison avec les autres types d´échangeurs de chaleur
Les grandes lignes
- Échangeur de chaleur à double enveloppe à raccorder à l´ unité d´ alimentation WL 110
- Agitateur permettant un meilleur mélange du fluide
- Chauffage via l´ enveloppe ou via le serpentin
Avec l´ unité d´ alimentation WL 110
- fonctionnement et comportement enfonctionnement d´ un échangeur de chaleur à double enveloppe
- enregistrement des intervalles de temps:
-- mode de fonctionnement
chauffage par double enveloppe
-- mode de fonctionnement
-- chauffage par serpentin
- influence d´ un agitateur
- comparaison avec les autres types d´échangeurs de chaleur
Les grandes lignes
- Échangeur de chaleur à double enveloppe à raccorder à l´ unité d´ alimentation WL 110
- Agitateur permettant un meilleur mélange du fluide
- Chauffage via l´ enveloppe ou via le serpentin
Caractéristiques techniques
Réservoir
- volume nominal: env. 1200mL
Agitateur
- vitesse de rotation: 0...330min^-1^
Surface d´échange de chaleur
- enveloppe (acier inoxydable): env. 500cm²
- serpentin (acier inoxydable): env. 500cm²
Plage de mesure
- température: 0...100ºC
Réservoir
- volume nominal: env. 1200mL
Agitateur
- vitesse de rotation: 0...330min^-1^
Surface d´échange de chaleur
- enveloppe (acier inoxydable): env. 500cm²
- serpentin (acier inoxydable): env. 500cm²
Plage de mesure
- température: 0...100ºC
Informations logistiques
Dimensions et poids
Lxlxh: 400x230x400mm
Poids: env. 8kg
Liste de livraison
1 échangeur de chaleur à double enveloppe
Lxlxh: 400x230x400mm
Poids: env. 8kg
Liste de livraison
1 échangeur de chaleur à double enveloppe
Poids: 6 Kg Delai de livraison estimé : 12 semaines
