Dans la pratique, on utilise différents types déchangeurs de chaleur selon les exigences, afin dassurer un transfert de chaleur efficace et déviter les pertes.

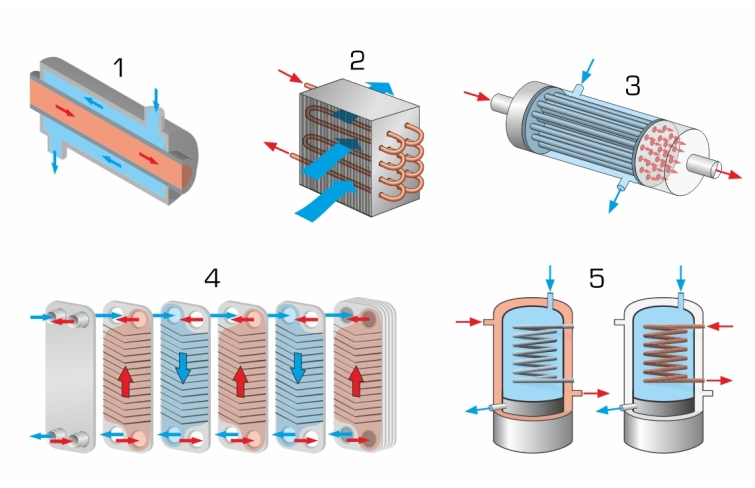

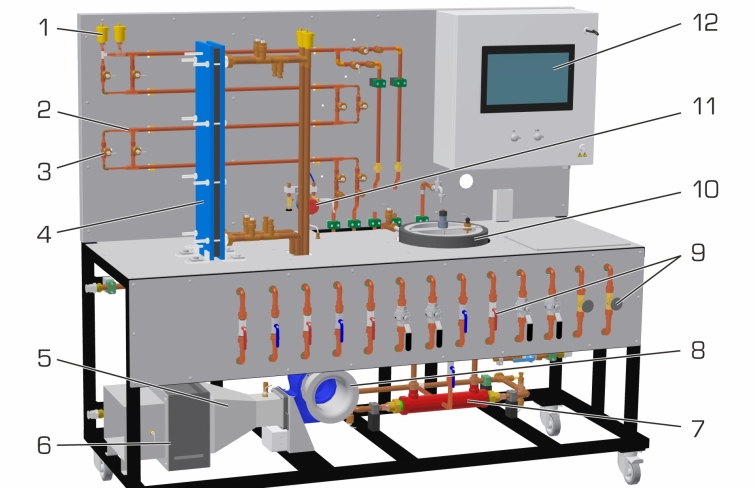

Le banc dessai WL 315C permet détudier et comparer cinq types déchangeurs de chaleur différents.
On démontre aussi bien le fonctionnement à courant parallèle que celui à contre-courant avec ses différentes courbes de température.

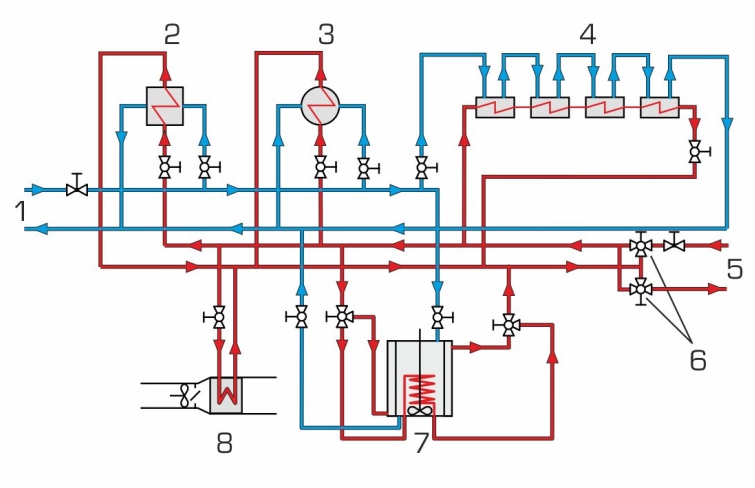

Dans les échangeurs de chaleur à plaques, coaxiaux et à faisceau tubulaire, le transfert de chaleur a lieu entre leau chaude et leau froide, dans des tubes ou entre des plaques.
Dans les échangeurs de chaleur à lamelles, lair contourne en courants croisés des tubes remplis deau chaude.
Dans le réservoir agitateur avec double enveloppe et serpentin, lécoulement deau chaude peut passer soit par lenveloppe extérieure, soit par le serpentin intérieur.
Un agitateur mélange leau dans le réservoir, afin dassurer une distribution homogène de la chaleur.
Le débit volumétrique dair pour létude de léchangeur de chaleur à lamelles est ajusté par une vanne papillon située à la sortie du ventilateur.
Des vannes permettent de passer du courant parallèle au contre-courant, et inversement.
Lajustage du débit du circuit deau chaude ou deau froide se fait également au moyen de soupapes.
Le débit volumétrique dair est mesuré avec un capteur de pression différentielle installé de manière fixe.
La pression de leau est mesurée à plusieurs endroits avec un capteur de pression différentielle mobile.
Les températures et débits sont également mesurés.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

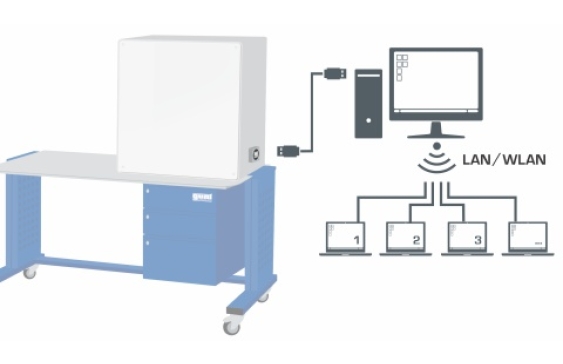

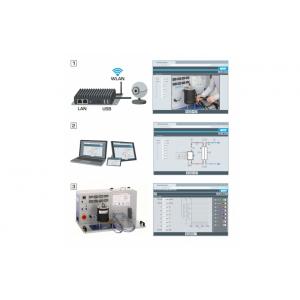

Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

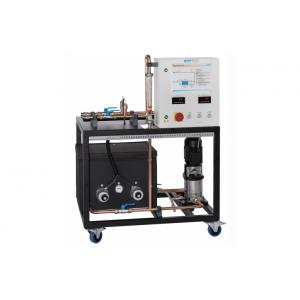

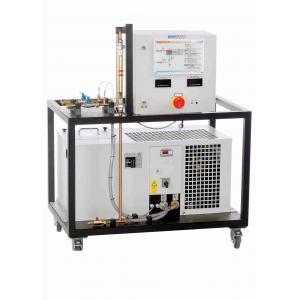

Lalimentation en eau chaude et en eau froide est assurée soit par le réseau du laboratoire, soit à laide des accessoires WL 312.10 Générateur deau chaude et WL 312.11 Générateur deau froide.

Techniques > Thermique > Applications thermodynamiques > Échangeurs de chaleur eau / eau
Techniques > Génie des Procédés > Principes de base du génie des procédés > Echangeurs de chaleur et générateurs de vapeur

Poids: 250 Kg
Delai de livraison estimé : 16 semaines
