MT 134 Montage & maintenance pompe à piston (Réf. 051.13400)
Fonction et montage d'une pompe à centrifuge; planifier, monter, démonter

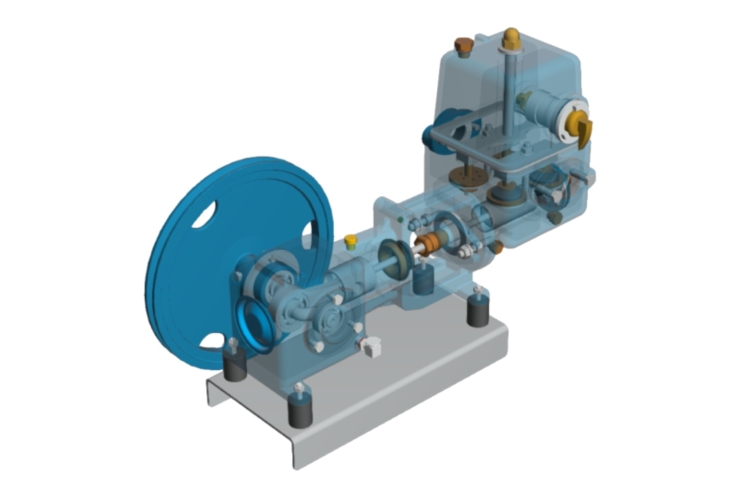

Les pompes à piston font partie des pompes volumétriques et fonctionnent par oscillation, à aspiration normale.
La pompe présentée ici est une pompe à piston à double effet.
Cela signifie que chaque course constitue simultanément une course daspiration et de refoulement.
Le kit de montage MT 134 fait partie de la GUNT Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.

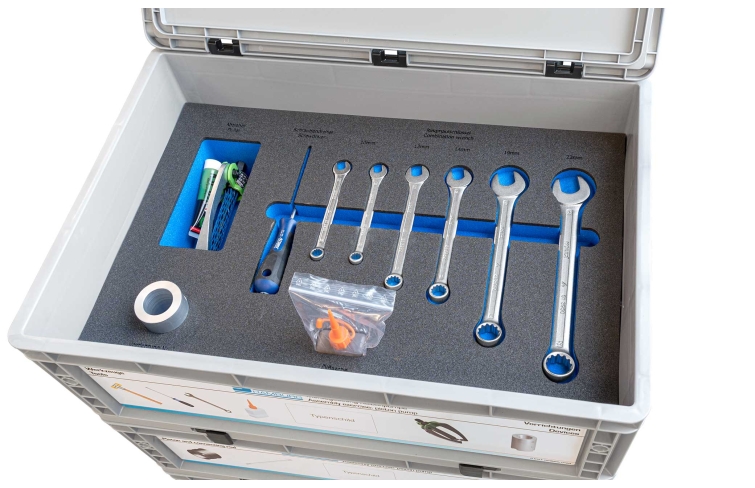

Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs dajustement de la pompe à piston sont conçus de sorte que lensemble du montage puisse seffectuer par la force manuelle.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.
La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers DXF, STEP y PDF.

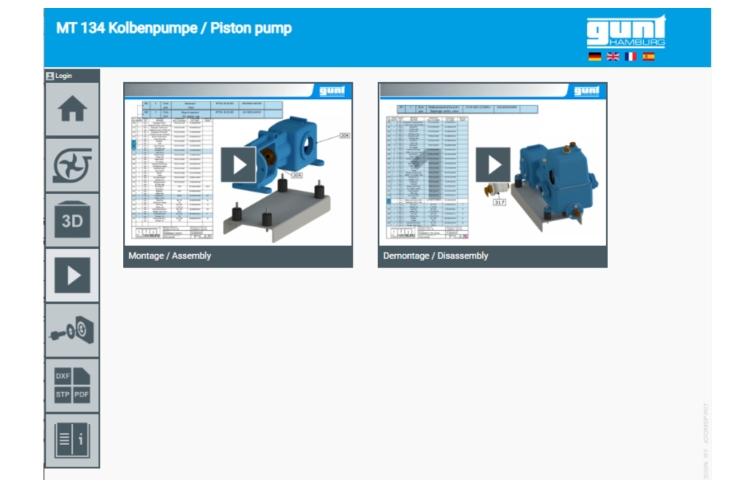

Très utile également: des vidéos de montage.
Tous les termes sont bilingues en français et en anglais.
Les fichiers sont également disponibles gratuitement en ligne dans le GUNT Media Center.

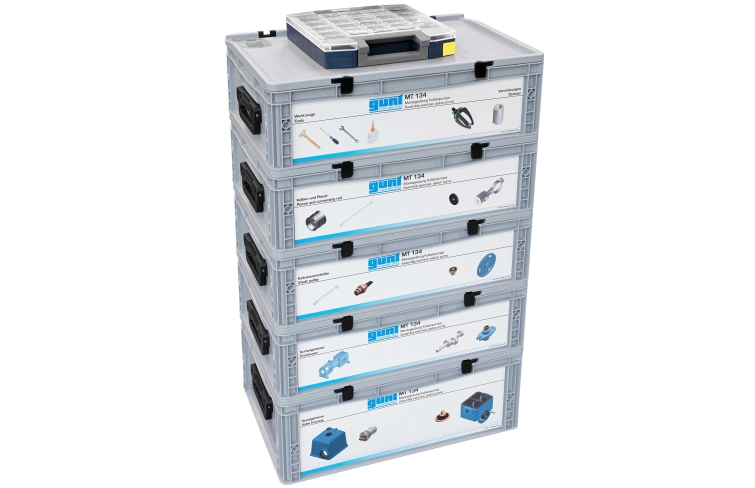

La pompe à piston démontée avec un jeu de petites pièces et un dispositif de montage est livrée dans le système de rangement stable avec mousse de protection.
Le diable MT 120.01 ou laide au transport MT 120.02 conviennent pour le transport confortable du montage.
La pompe présentée ici est une pompe à piston à double effet.
Cela signifie que chaque course constitue simultanément une course daspiration et de refoulement.
Le kit de montage MT 134 fait partie de la GUNT Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs dajustement de la pompe à piston sont conçus de sorte que lensemble du montage puisse seffectuer par la force manuelle.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.
La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers DXF, STEP y PDF.
Très utile également: des vidéos de montage.
Tous les termes sont bilingues en français et en anglais.
Les fichiers sont également disponibles gratuitement en ligne dans le GUNT Media Center.
La pompe à piston démontée avec un jeu de petites pièces et un dispositif de montage est livrée dans le système de rangement stable avec mousse de protection.
Le diable MT 120.01 ou laide au transport MT 120.02 conviennent pour le transport confortable du montage.
Contenu didactique / Essais
- fonction et construction dune pompe à piston
- planification et présentation des opérations de montage
- montage et démontage, également à des fins dentretien et de réparation
- lecture et compréhension de dessins industriels dans le système de mesure américain (fichiers PDF, DXF et STEP)
- familiarisation avec différents éléments de machine: roue, garniture mécanique détanchéité
- familiarisation avec les auxiliaires et dispositifs de montage
- création de programmes pour limpression 3D et lusinage CNC
Les grandes lignes
- champ dapprentissage étendu avec des problématiques inderdisciplinaires
- composant de la GUNT Practice Line pour le montage, lentretien et la réparation
- documentation didactique multimédia sur clé USB et en ligne dans le GUNT Media Center: 3D-PDF, fichiers DXF/ STEP, vidéos
Les caractéristiques techniques
Pompe à piston
- débit de refoulement max.: 1000L/h
- hauteur de refoulement max.: 60m
- puissance absorbée max.: 370W
- entraînement par courroie trapézoïdale, vitesse du moteur: 1450min-1
- raccord daspiration et raccord de refoulement: 1
- fonction et construction dune pompe à piston
- planification et présentation des opérations de montage
- montage et démontage, également à des fins dentretien et de réparation
- lecture et compréhension de dessins industriels dans le système de mesure américain (fichiers PDF, DXF et STEP)
- familiarisation avec différents éléments de machine: roue, garniture mécanique détanchéité
- familiarisation avec les auxiliaires et dispositifs de montage
- création de programmes pour limpression 3D et lusinage CNC
Les grandes lignes
- champ dapprentissage étendu avec des problématiques inderdisciplinaires
- composant de la GUNT Practice Line pour le montage, lentretien et la réparation
- documentation didactique multimédia sur clé USB et en ligne dans le GUNT Media Center: 3D-PDF, fichiers DXF/ STEP, vidéos
Les caractéristiques techniques
Pompe à piston
- débit de refoulement max.: 1000L/h
- hauteur de refoulement max.: 60m
- puissance absorbée max.: 370W
- entraînement par courroie trapézoïdale, vitesse du moteur: 1450min-1
- raccord daspiration et raccord de refoulement: 1
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x1030mm (système de rangement)
Poids: env. 30kg
Nécessaire pour le fonctionnement
PC ou accès en ligne recommandé
Liste de livraison
1 kit
1 jeu doutils
1 jeu de dispositifs de montage
1 jeu de pièces de rechange
4x système de rangement avec mousse de protection
1 documentation didactique: description technique du système, jeu complet de dessins techniques avec listes de pièces (PDF, DXF, STEP), description des procédures de montage et de démontage, vidéos de montage, accès en ligne au GUNT Media Center
Accessoires
en option
MT 120.01 Diable
MT 120.02 Aide au transport
HM 700.17 Modèle en coupe: pompe centrifuge
Lxlxh: 600x400x1030mm (système de rangement)
Poids: env. 30kg
Nécessaire pour le fonctionnement
PC ou accès en ligne recommandé
Liste de livraison
1 kit
1 jeu doutils
1 jeu de dispositifs de montage
1 jeu de pièces de rechange
4x système de rangement avec mousse de protection
1 documentation didactique: description technique du système, jeu complet de dessins techniques avec listes de pièces (PDF, DXF, STEP), description des procédures de montage et de démontage, vidéos de montage, accès en ligne au GUNT Media Center
Accessoires
en option
MT 120.01 Diable
MT 120.02 Aide au transport
HM 700.17 Modèle en coupe: pompe centrifuge
Formations > BTS MS > Systèmes de production
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Montage & maintenance: pompes
Techniques > Maintenance - Productique > Maintenance > Composants d'installation: vannes, pompes, conduites
Poids: 30 Kg Delai de livraison estimé : 16 semaines
