Ref: EWTGUMT136
MT 136 Fonction et montage d'une pompe à engrenages; planifier, monter, démonter ( ref. 051.13600)
Livré avec fichiers: DXF, STEP et PDF et accès Media Center

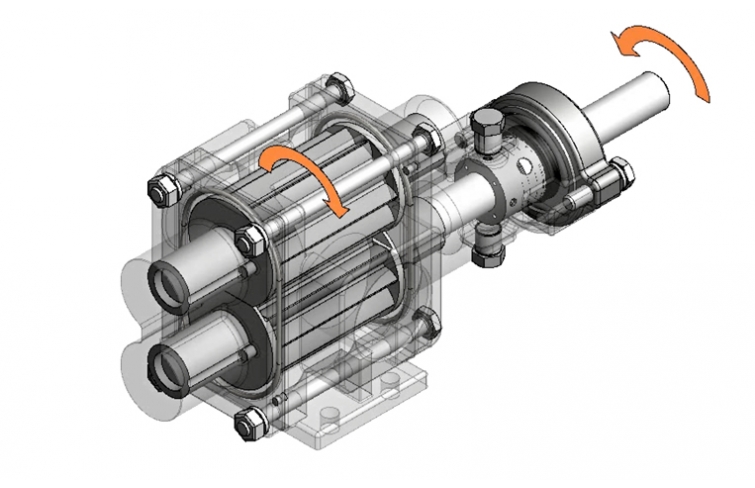

Les pompes à engrenages font partie du groupe des pompes à piston rotatif qui fonctionnent selon le principe de refoulement.
Elles présentent une structure simple et sont faciles dutilisation.
Le kit de montage MT 136 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.

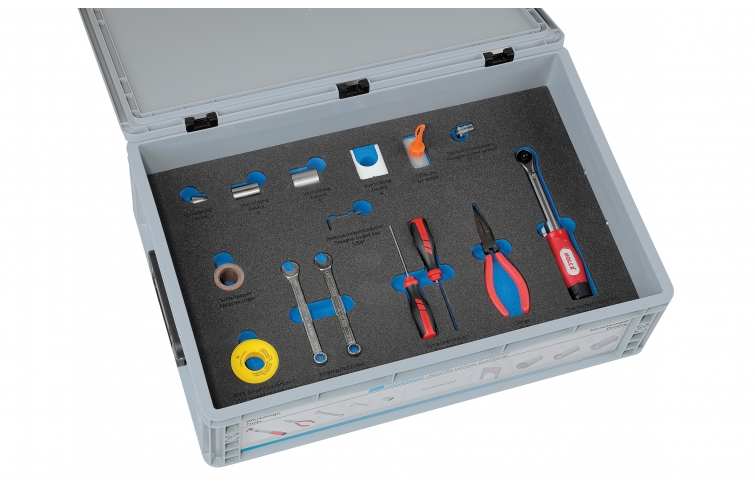

Pour ces travaux, les outils simples fournis sont les seuls nécessaires.

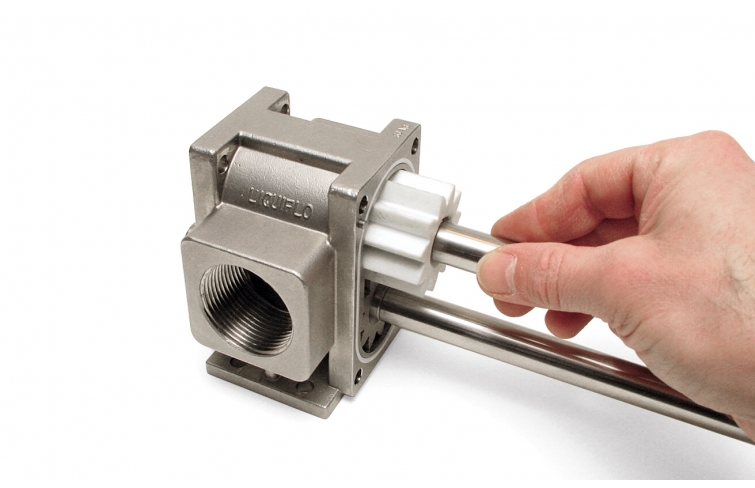

Les dispositifs dajustement de la pompe à engrenages sont conçus de sorte que lensemble du montage puisse seffectuer par la force manuelle.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.

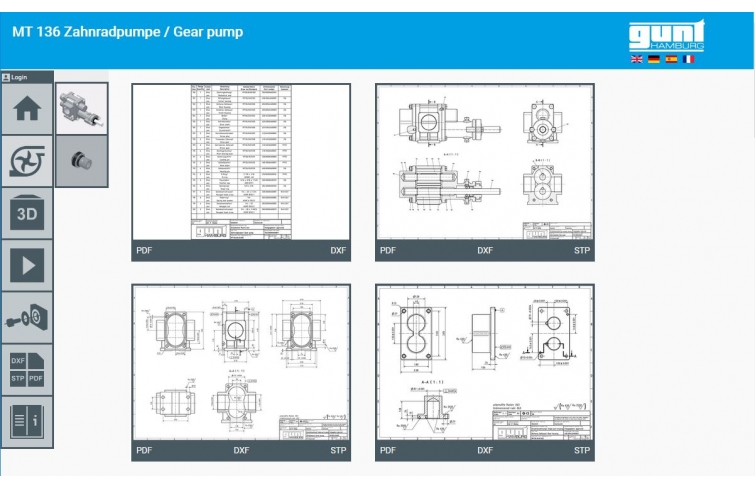

La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers DXF, STEP y PDF. Très utile également: des vidéos de montage.
Tous les termes sont bilingues en français et en anglais. Les fichiers sont également disponibles gratuitement en ligne dans le GUNT Media Center.
Les dimensions, tolérances et données sur les surfaces dans les dessins sont indiquées dans le système de mesure américain (en pouces).

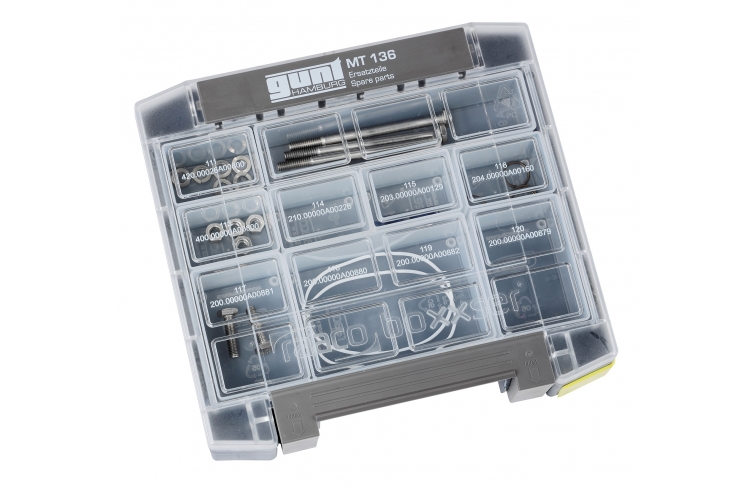

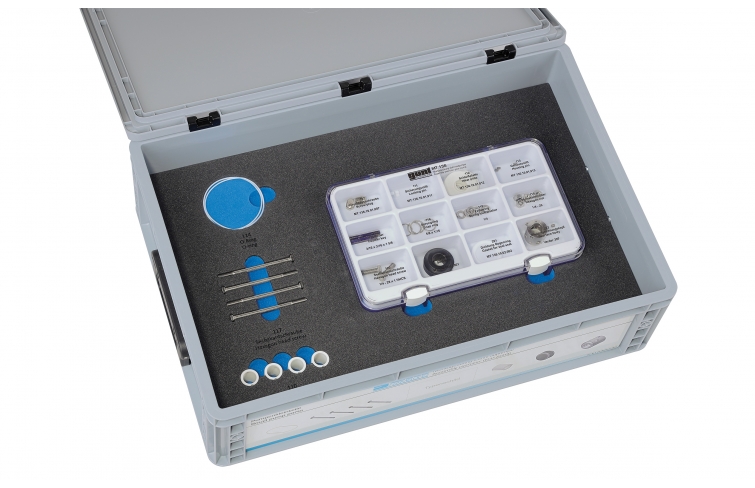

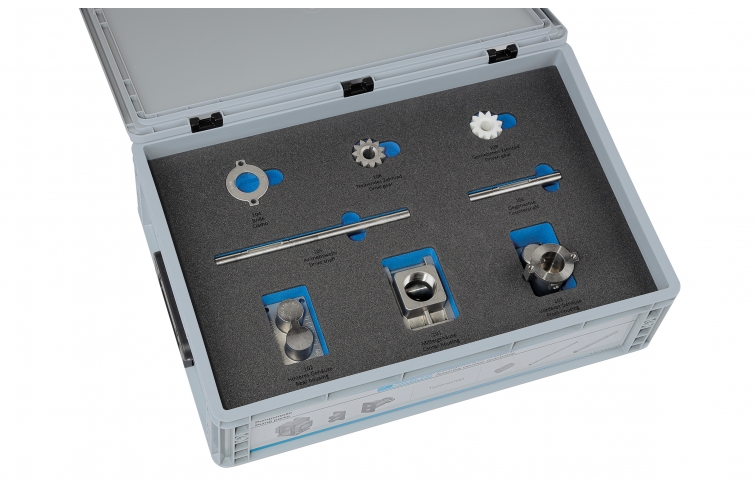

La pompe à engrenages démontée avec un jeu de petites pièces et 4 dispositifs de montage est livrée dans le système de rangement stable avec mousse de protection.
Le diable MT 120.01 ou laide au transport MT 120.02 conviennent pour le transport confortable du montage.
Contenu didactique/essais
- fonction et construction dune pompe à engrenages
- planification et présentation des opérations de montage
- montage et démontage, également à des fins dentretien et de réparation
- lecture et compréhension de dessins industriels dans le système de mesure américain (fichiers PDF, DXF et STEP)
- familiarisation avec différents éléments de machine: roues dentées, garniture mécanique détanchéité
- familiarisation avec les auxiliaires et dispositifs de montage
- création de programmes pour limpression 3D et lusinage CNC
Elles présentent une structure simple et sont faciles dutilisation.
Le kit de montage MT 136 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs dajustement de la pompe à engrenages sont conçus de sorte que lensemble du montage puisse seffectuer par la force manuelle.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.
La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers DXF, STEP y PDF. Très utile également: des vidéos de montage.
Tous les termes sont bilingues en français et en anglais. Les fichiers sont également disponibles gratuitement en ligne dans le GUNT Media Center.
Les dimensions, tolérances et données sur les surfaces dans les dessins sont indiquées dans le système de mesure américain (en pouces).
La pompe à engrenages démontée avec un jeu de petites pièces et 4 dispositifs de montage est livrée dans le système de rangement stable avec mousse de protection.
Le diable MT 120.01 ou laide au transport MT 120.02 conviennent pour le transport confortable du montage.
Contenu didactique/essais
- fonction et construction dune pompe à engrenages
- planification et présentation des opérations de montage
- montage et démontage, également à des fins dentretien et de réparation
- lecture et compréhension de dessins industriels dans le système de mesure américain (fichiers PDF, DXF et STEP)
- familiarisation avec différents éléments de machine: roues dentées, garniture mécanique détanchéité
- familiarisation avec les auxiliaires et dispositifs de montage
- création de programmes pour limpression 3D et lusinage CNC
Contenu didactique / Essais
Les grandes lignes
- champ dapprentissage étendu avec des problématiques inderdisciplinaires
- composant de la GUNT-Practice Line pour le montage, lentretien et la réparation
- documentation didactique multimédia sur clé USB et en ligne dans le GUNT Media Center: 3D-PDF, fichiers DXF/ STEP, vidéos
Caractéristiques techniques
Pompe à engrenages
- puissance absorbée: max. 2kW
- débit de refoulement max.: 80L/min
- pression de refoulement max.: 7bar rel.
- vitesse de rotation du moteur: 300…1750min-1
- entrée: 1 1/4 NPT
- sortie: 1 1/4 NPT
matériaux de la pompe
- carter: acier inoxydable 316 (1.4401)
- roues dentées: acier inoxydable 316 (1.4401)/PTFE
- plaques dusure: PTFE
- douilles de palier lisse: PTFE
- garniture mécanique détanchéité: céramique/PTFE
viscosités selon la vitesse de rotation
- viscosité max. à n=300min-1: 10000mPas
- viscosité max. à n=1750min-1: 3000mPas
- champ dapprentissage étendu avec des problématiques inderdisciplinaires
- composant de la GUNT-Practice Line pour le montage, lentretien et la réparation
- documentation didactique multimédia sur clé USB et en ligne dans le GUNT Media Center: 3D-PDF, fichiers DXF/ STEP, vidéos
Caractéristiques techniques
Pompe à engrenages
- puissance absorbée: max. 2kW
- débit de refoulement max.: 80L/min
- pression de refoulement max.: 7bar rel.
- vitesse de rotation du moteur: 300…1750min-1
- entrée: 1 1/4 NPT
- sortie: 1 1/4 NPT
matériaux de la pompe
- carter: acier inoxydable 316 (1.4401)
- roues dentées: acier inoxydable 316 (1.4401)/PTFE
- plaques dusure: PTFE
- douilles de palier lisse: PTFE
- garniture mécanique détanchéité: céramique/PTFE
viscosités selon la vitesse de rotation
- viscosité max. à n=300min-1: 10000mPas
- viscosité max. à n=1750min-1: 3000mPas
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x590mm (système de rangement)
Poids: env. 20kg
Lxlxh: 600x400x590mm (système de rangement)
Poids: env. 20kg
Formations > BTS MS > Systèmes de production
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Montage & maintenance: pompes
Techniques > Maintenance - Productique > Maintenance > Composants d'installation: vannes, pompes, conduites
Poids: 20 Kg Delai de livraison estimé : 5 semaines
