Ref: EWTGUHM280

HM 280 Essais sur un ventilateur radial avec 2 aubes interchangeables (Réf. 070.28000)

Avec interface PC USB et logiciel inclus

Les ventilateurs radiaux sont utilisés pour l'acheminement de gaz lorsque les différentiels de pression ne sont pas trop importants.

Le gaz est aspiré axialement par rapport à l'axe d'entraînement du ventilateur radial, et dévié de 90º puis expulsé radialement sous l'effet de la rotation du rotor.

L'appareil d'essai permet de réaliser des essais de base afin d'étudier le comportement en service et de déterminer les principales grandeurs caractéristiques des ventilateurs radiaux.

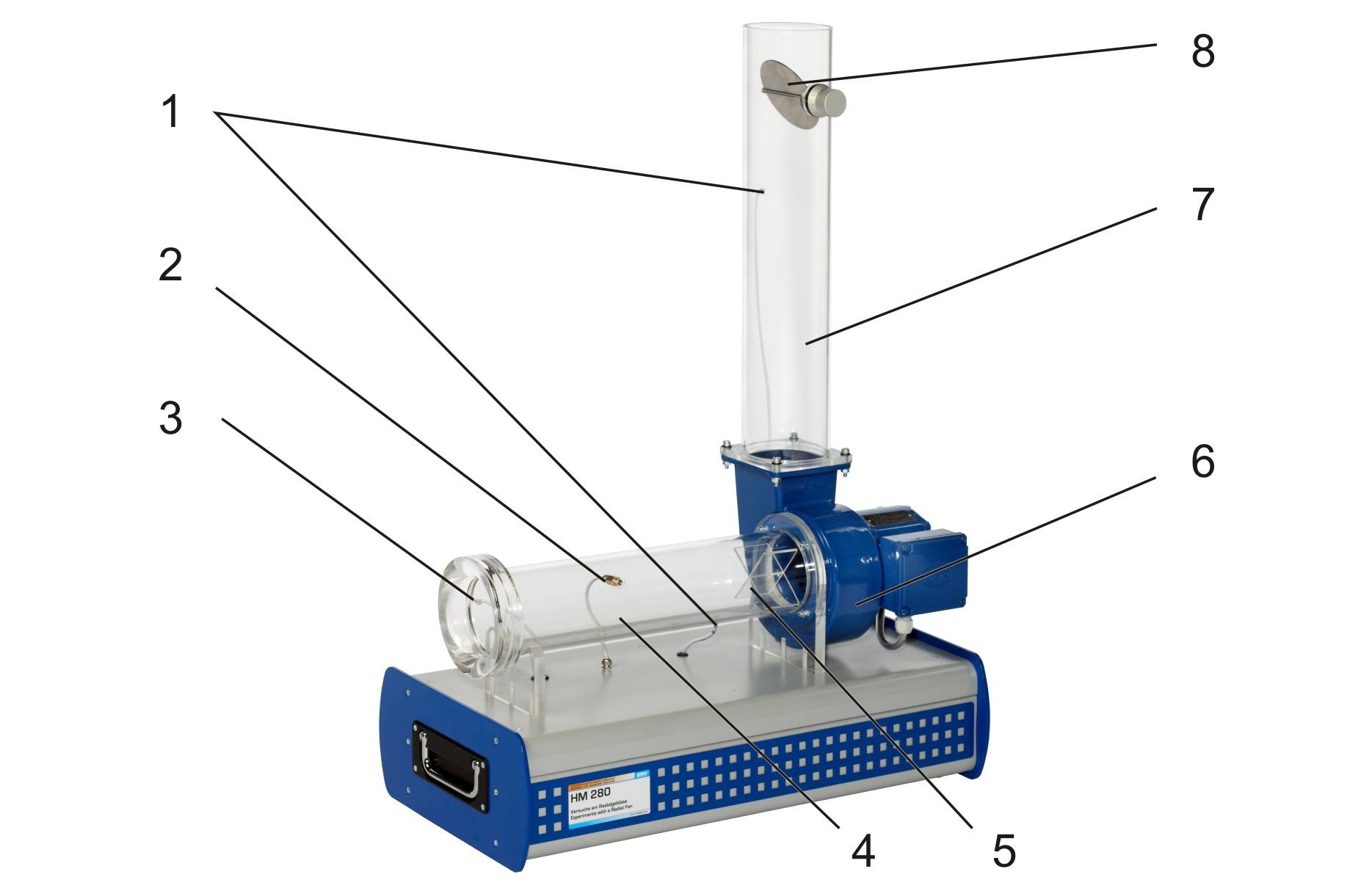

Le HM 280 dispose d'un ventilateur radial à vitesse de rotation variable via un convertisseur de fréquence, d'un tuyau d'aspiration et d'un tuyau de refoulement.

Le tuyau d'aspiration transparent est muni de tôles de guidage de l'écoulement et d'un redresseur d'écoulement servant à calmer l'air.

Ce qui permet de réaliser des mesures précises même en cas d'étranglement important.

L'écoulement d'air est ajusté par une vanne papillon au bout du tuyau de refoulement.

Afin de démontrer l'influence de différentes formes d'aube mobile, deux rotors sont intégrés au contenu de la livraison: un rotor avec des aubes incurvées à l'avant et un rotor avec des aubes incurvées à l'arrière.

Les rotors sont faciles à remplacer.

L'appareil d'essai est équipé de capteurs de pression et de température.

Le débit est déterminé par une mesure de la pression différentielle au niveau de la buse d'entrée.

La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.

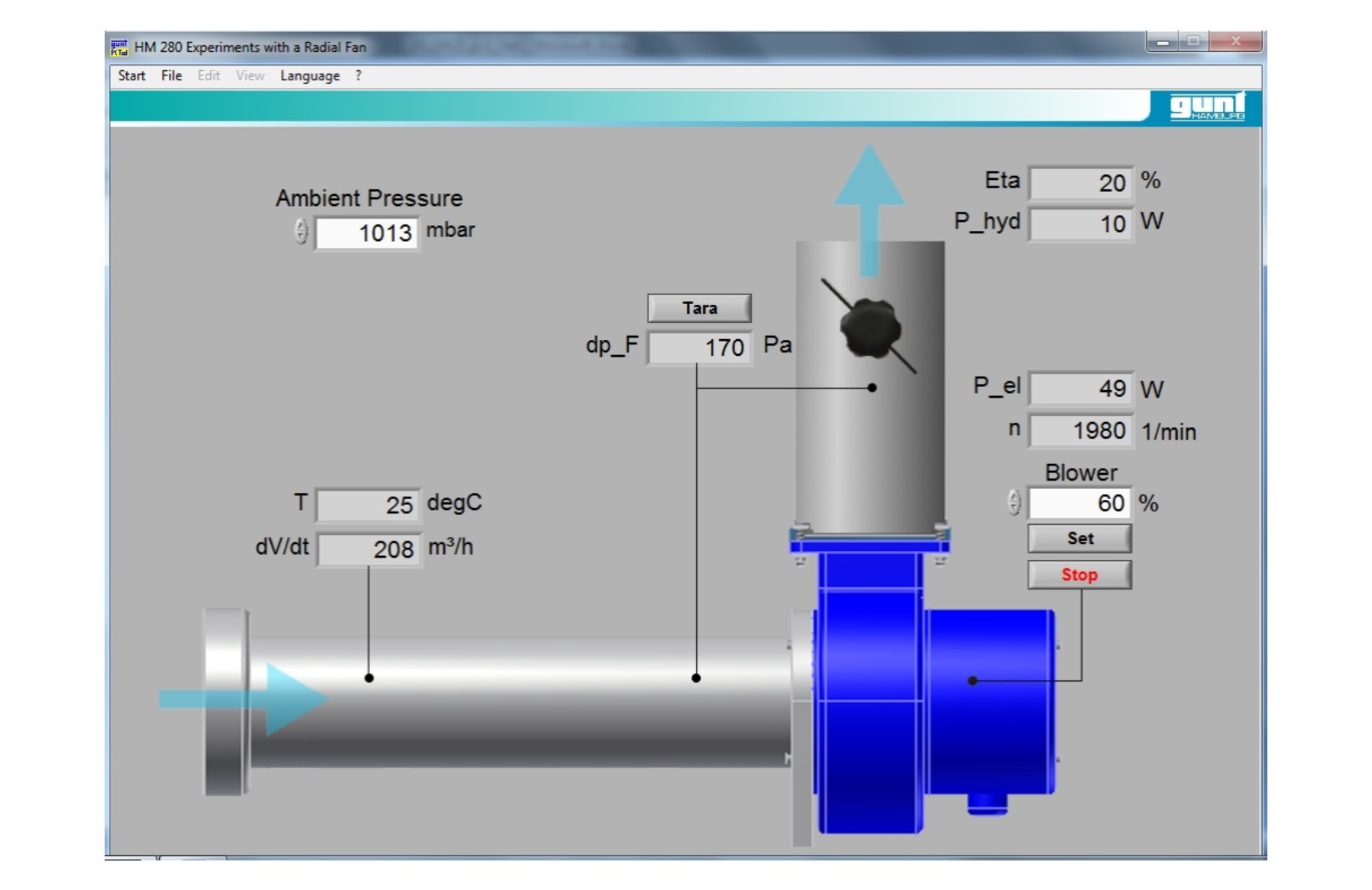

L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.

Le raccordement au PC se fait par l'intermédiaire d'un câble USB.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


- comportement en service et grandeurs caractéristiques d'un ventilateur radial

- enregistrement de la caractéristique du ventilateur (différence de pression comme fonction du débit)

- influence de la vitesse de rotation du rotor sur la pression

- influence de la vitesse de rotation du rotor sur le débit

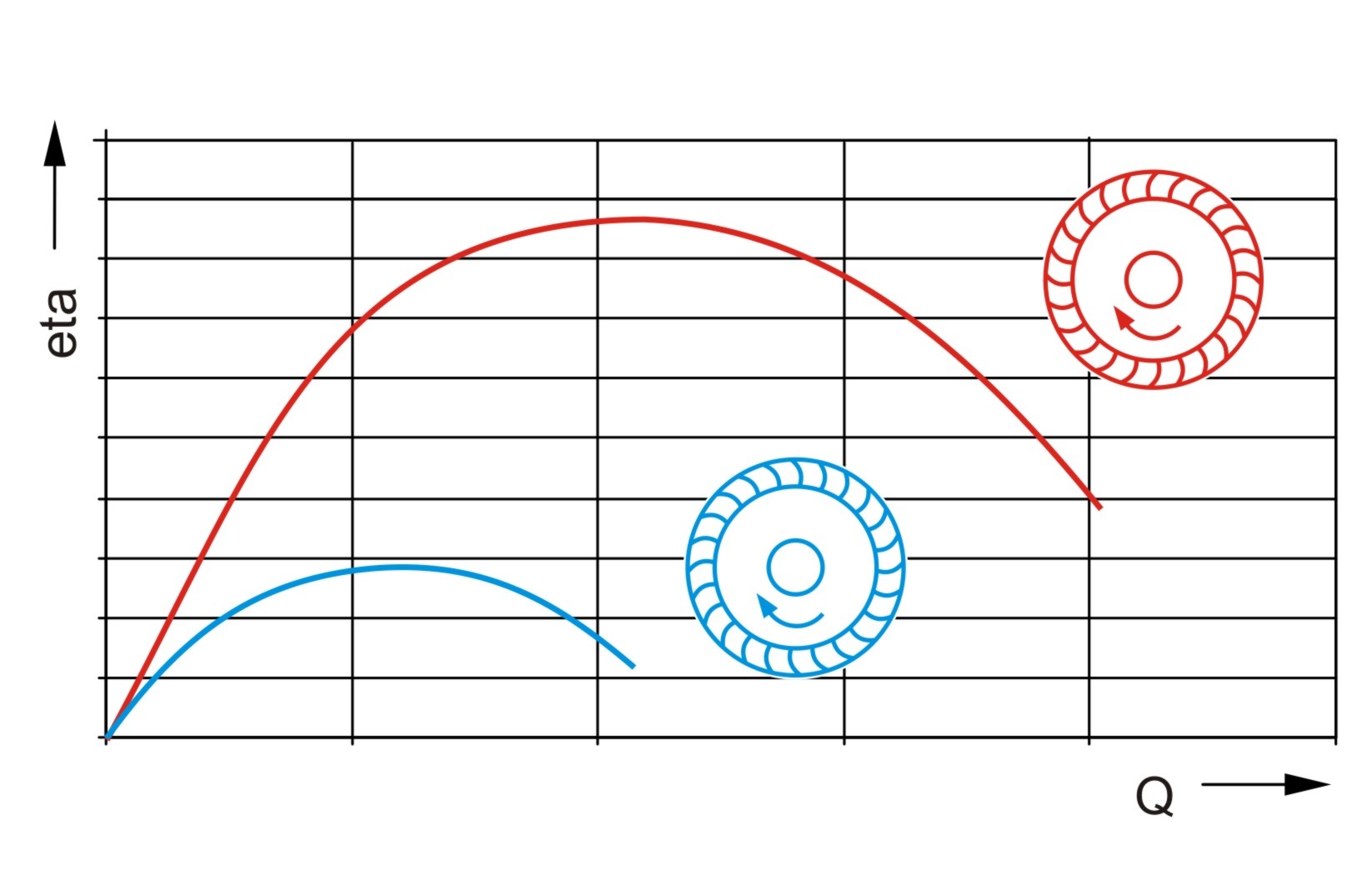

- influence des différentes formes d'aube mobile sur la caractéristique du ventilateur et sur le rendement

- détermination de la puissance hydraulique fournie et du rendement



Les grandes lignes

- 2 rotors remplaçables

- Tuyau transparent de refoulement et d'aspiration

- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande

- Élément des machines à fluide GUNT-Labline



Caractéristiques techniques


Tuyau d'aspiration

- diamètre intérieur: 90mm

- longueur: 430mm



Tuyau de refoulement

- diamètre intérieur: 100mm

- longueur: 530mm



Ventilateur radial

- puissance absorbée: 110W

- vitesse de rotation nominale: 2880min ^-1^

- débit volumétrique max.: 480m³/h

- différence de pression max.: 300Pa



Plages d'affichage / de mesure

- pression différentielle: 0...1800Pa

- débit: 0...1000m³/h

- température: 0...100ºC

- vitesse de rotation: 0...3300min ^-1^

- puissance électrique absorbée: 0...250W



Informations logistiques
Dimensions et poids

Lxlxh: 670x340x940mm

Poids: env. 20kg



Necessaire au fonctionnement

230V, 50/60Hz



Liste de livraison

1 appareil d'essai

2 roues

1 CD avec logiciel GUNT + câble USB

1 documentation didactique



Poids: 20 Kg
Delai de livraison estimé : 5 semaines
