HM 282 Essais sur un ventilateur axial (Réf. 070.28200)

Avec interface PC USB et logiciel inclus

Les ventilateurs axiaux sont utilisés pour l'acheminement de gaz.
Le gaz à transporter est aspiré axialement par rapport à l'axe d'entraînement sous l'effet de la rotation de la roue.
Le gaz traverse la roue puis est expulsé axialement au-delà de la roue.
L'appareil d'essai permet de réaliser des essais de base afin d'étudier le comportement en service et de déterminer les principales grandeurs caractéristiques des ventilateurs axiaux.

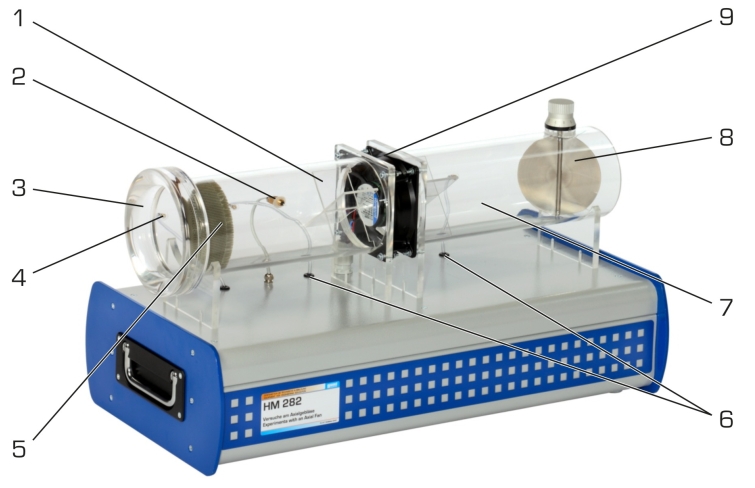

Le HM 282 dispose d'un ventilateur axial à vitesse de rotation variable piloté grâce à un contrôleur intégré, d'un tuyau d'aspiration et d'un tuyau de refoulement.
Les tuyaux de refoulement et d'aspiration transparents disposent de tôles de guidage de l'écoulement.
Un redresseur d'écoulement servant à calmer l'air se trouve dans le tuyau d'aspiration.
Ce qui permet de réaliser des mesures précises même en cas d'étranglement important.
L'écoulement d'air est ajusté par une vanne papillon au bout du tuyau de refoulement.
L'appareil d'essai est équipé de capteurs de pression et de température.
Le débit est déterminé par une mesure de la pression différentielle au niveau de la buse d'entrée.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.
L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais

- comportement en service et grandeurs caractéristiques d'un ventilateur axial

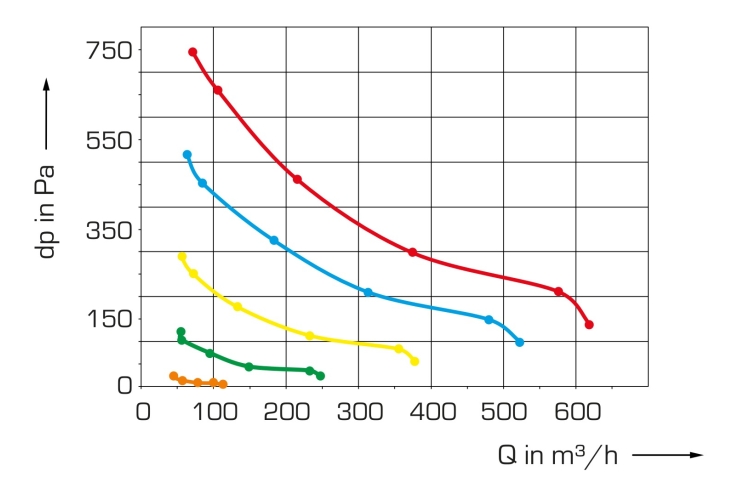

- enregistrement de la caractéristique du ventilateur (pression différentielle comme fonction du débit)
- influence de la vitesse de rotation de la roue sur la pression
- influence de la vitesse de rotation de la roue sur le débit
- décrochage
- détermination de la puissance hydraulique fournie et du rendement

Les grandes lignes
- Modèle illustratif d'un ventilateur axial
- Tuyau transparent de refoulement et d'aspiration

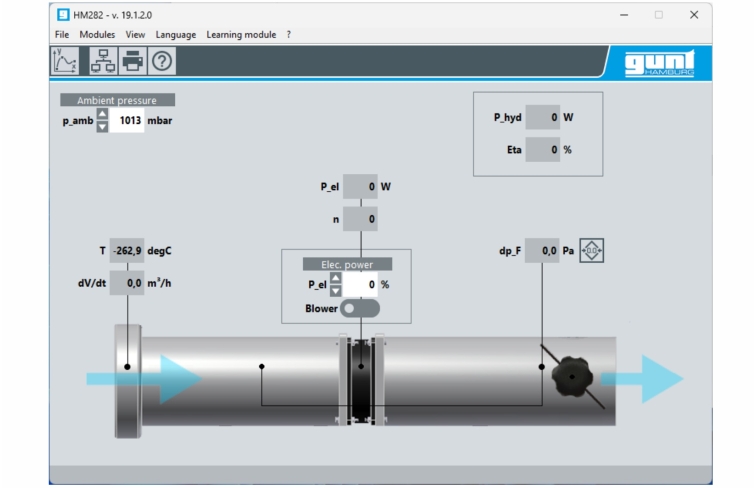

- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline

Caractéristiques techniques

Tuyau daspiration
- diamètre intérieur: 110mm
- longueur: 275mm
Tuyau de refoulement
- diamètre intérieur: 110mm
- longueur: 310mm
Ventilateur axial
- puissance absorbée: 90W
- vitesse de rotation nominale: 9500min-1
- débit volumétrique max.: env. 600m3/h
- différence de pression max.: env. 700Pa

Plages de mesure
Plages daffichage
- pression différentielle: 0…1800Pa
- débit: 0…1000m3/h
- température: 0…100°C
- vitesse de rotation: 0…9999min-1
- puissance absorbée: 0…500W

230V, 60Hz

Informations logistiques
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique

Poids: 15 Kg
