Ref: EWTGUHM292
HM 292 Essais sur un compresseur radial (Réf. 070.29200)
Avec interface PC USB et logiciel inclus
Les compresseurs radiaux sont utilisés pour la compression de gaz.
Le gaz est aspiré axialement par rapport à l'axe d'entraînement sous l'effet de la rotation de la roue et traverse la roue qui tourne à une vitesse de rotation élevée.
La force centrifuge accélère le gaz en direction du bord extérieur, ce qui produit sa compression.
L'appareil d'essai permet de réaliser des essais de base afin d'étudier le comportement en service et de déterminer les principales grandeurs caractéristiques des compresseurs radiaux.

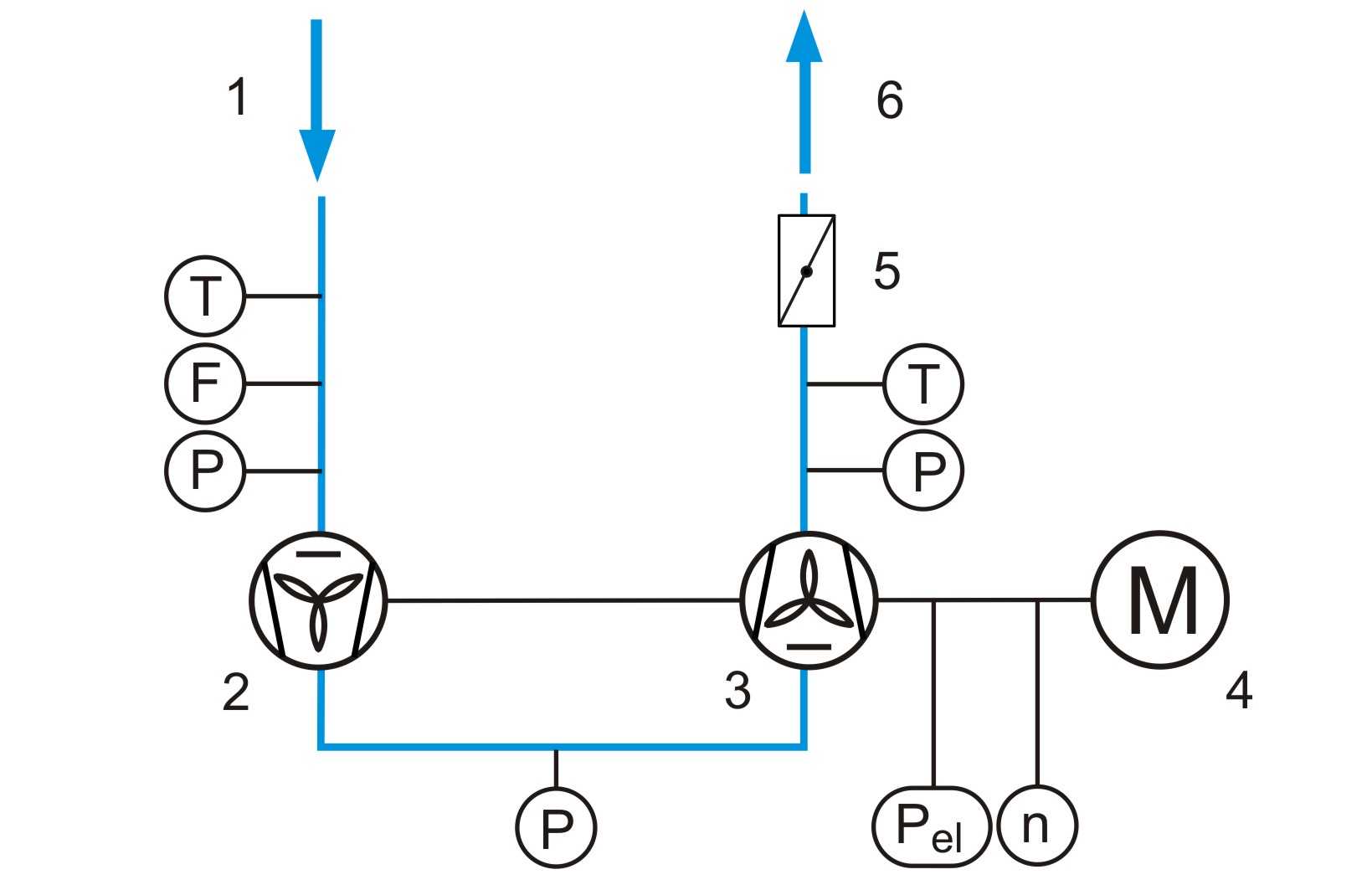

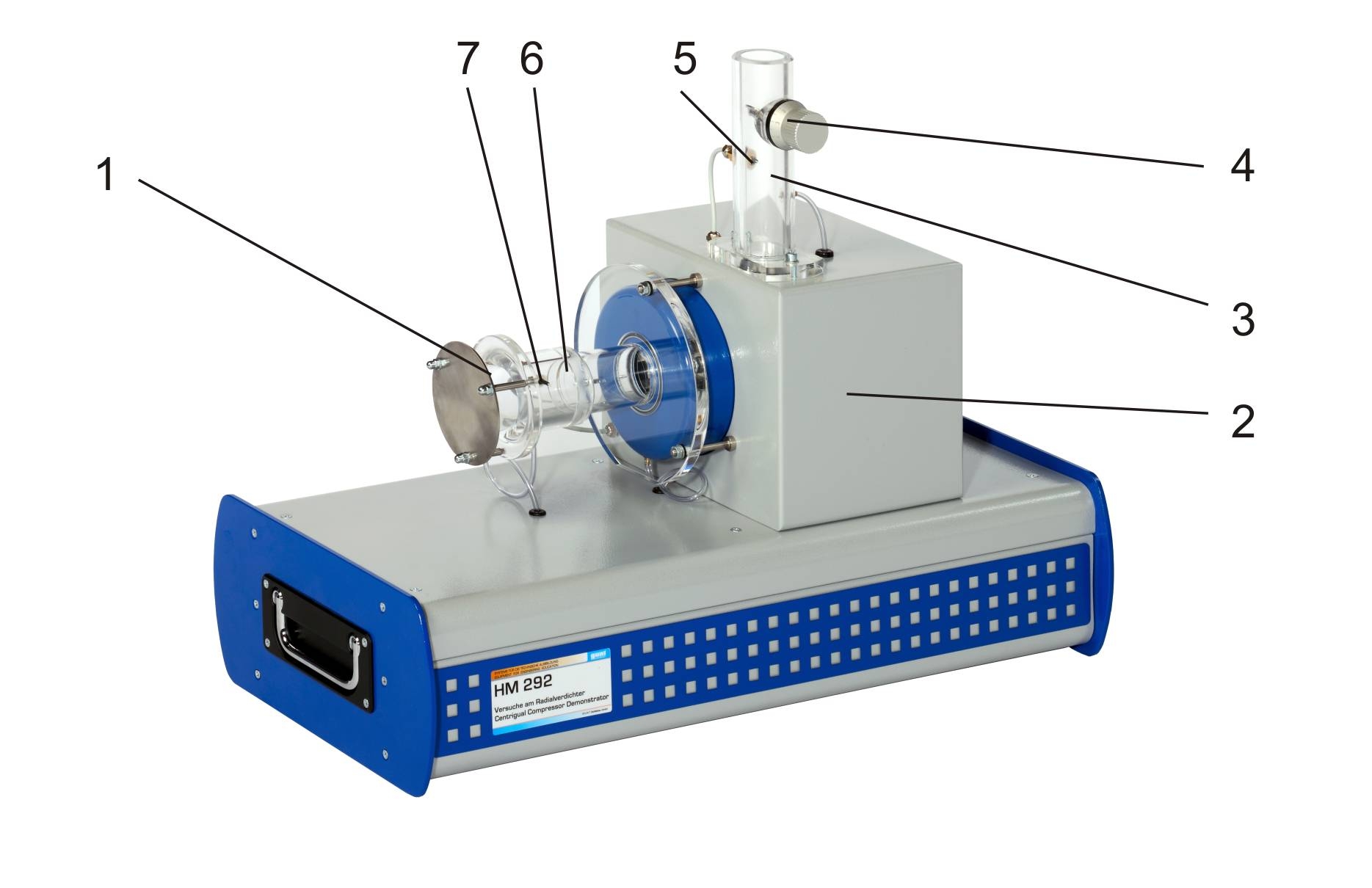

Le HM 292 dispose d'un compresseur radial à deux étages à vitesse de rotation variable via un convertisseur de fréquence, d'un tuyau d'aspiration et d'un tuyau de refoulement.
Le tuyau d'aspiration et de refoulement est transparent.
Avant l'entrée dans le tuyau d'aspiration, une plaque de protection empêche l'aspiration de corps de grande taille ou l'obturation de l'ouverture d'aspiration.
L'écoulement d'air est ajusté par une vanne papillon au bout du tuyau de refoulement.
L'appareil d'essai est équipé de capteurs de pression, de température et de vitesse de rotation.
Le débit est déterminé par une mesure de la pression différentielle au niveau de la buse d'entrée.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.

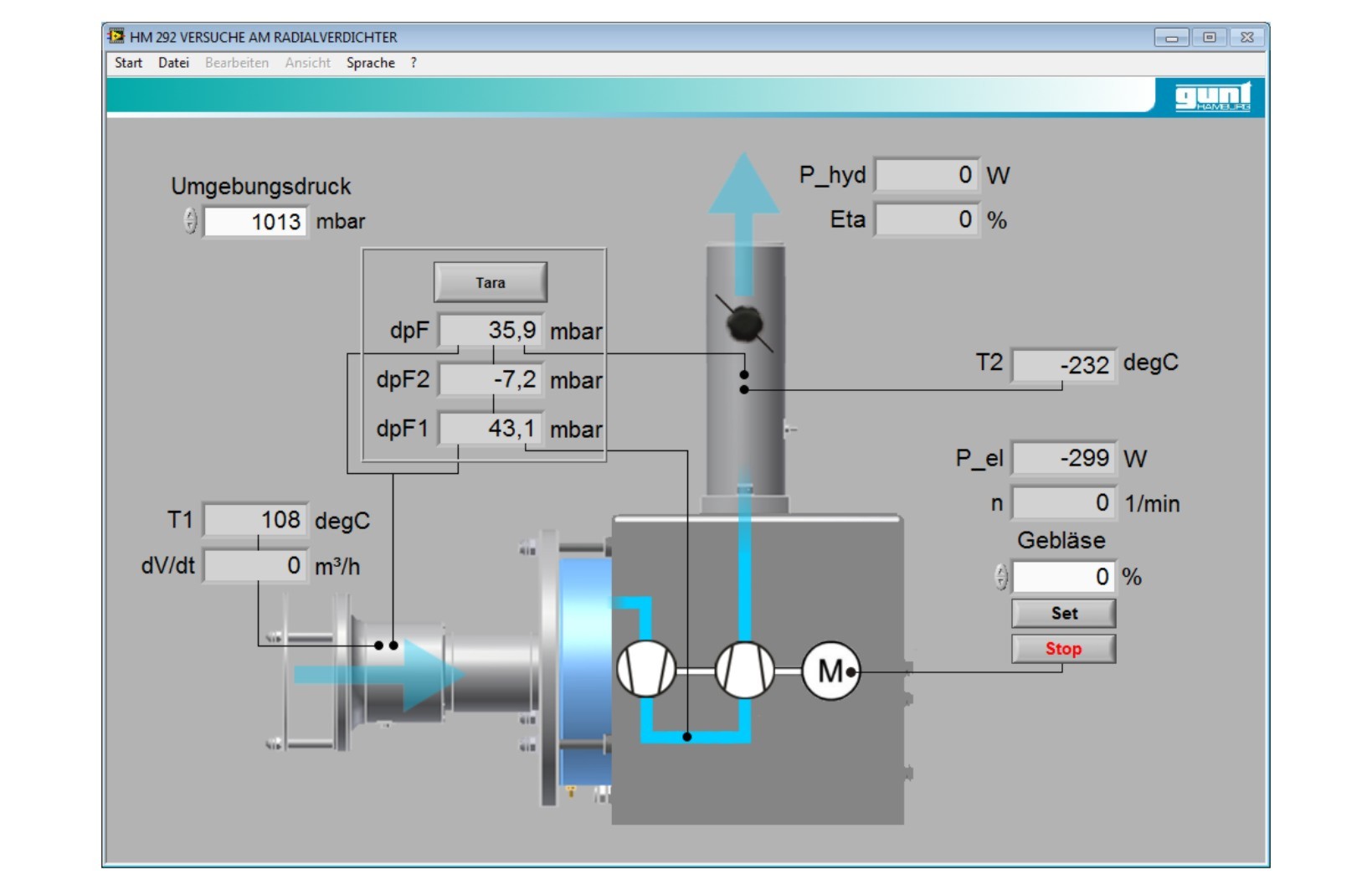

L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Le gaz est aspiré axialement par rapport à l'axe d'entraînement sous l'effet de la rotation de la roue et traverse la roue qui tourne à une vitesse de rotation élevée.
La force centrifuge accélère le gaz en direction du bord extérieur, ce qui produit sa compression.
L'appareil d'essai permet de réaliser des essais de base afin d'étudier le comportement en service et de déterminer les principales grandeurs caractéristiques des compresseurs radiaux.
Le HM 292 dispose d'un compresseur radial à deux étages à vitesse de rotation variable via un convertisseur de fréquence, d'un tuyau d'aspiration et d'un tuyau de refoulement.
Le tuyau d'aspiration et de refoulement est transparent.
Avant l'entrée dans le tuyau d'aspiration, une plaque de protection empêche l'aspiration de corps de grande taille ou l'obturation de l'ouverture d'aspiration.
L'écoulement d'air est ajusté par une vanne papillon au bout du tuyau de refoulement.
L'appareil d'essai est équipé de capteurs de pression, de température et de vitesse de rotation.
Le débit est déterminé par une mesure de la pression différentielle au niveau de la buse d'entrée.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.
L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- comportement en service et grandeurs
caractéristiques d'un compresseur radial
- enregistrement de la caractéristique du compresseur pour les deux étages
- influence de la vitesse de rotation de la roue sur la pression
- influence de la vitesse de rotation de la roue sur le débit
- répartition des rapports de pression par étage
- effet de la compression sur l'augmentation de la température
- détermination de la puissance hydraulique fournie et du rendement
Les grandes lignes
- Modèle illustratif d'un compresseur radial
- Tuyau transparent de refoulement et d'aspiration
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
- comportement en service et grandeurs
caractéristiques d'un compresseur radial
- enregistrement de la caractéristique du compresseur pour les deux étages
- influence de la vitesse de rotation de la roue sur la pression
- influence de la vitesse de rotation de la roue sur le débit
- répartition des rapports de pression par étage
- effet de la compression sur l'augmentation de la température
- détermination de la puissance hydraulique fournie et du rendement
Les grandes lignes
- Modèle illustratif d'un compresseur radial
- Tuyau transparent de refoulement et d'aspiration
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Caractéristiques techniques
Tuyau d'aspiration
- diamètre intérieur: 44mm
Tuyau de refoulement
- diamètre intérieur: 34mm
compresseur radial à deux étages
- puissance absorbée: 1000W
- vitesse de rotation: 1000...16000min ^-1^
- débit volumétrique max.: 180m³/h
- différence de pression max.: 235mbar
Plages d'affichage / de mesure
- pression différentielle (étage 1 / étage 2):
0...350mbar
- débit: 0...120m³/h
- température: 2x 0...100ºC
- vitesse de rotation (compresseur): 0...21000min ^-1^
- puissance électrique absorbée: 0...1000W
Tuyau d'aspiration
- diamètre intérieur: 44mm
Tuyau de refoulement
- diamètre intérieur: 34mm
compresseur radial à deux étages
- puissance absorbée: 1000W
- vitesse de rotation: 1000...16000min ^-1^
- débit volumétrique max.: 180m³/h
- différence de pression max.: 235mbar
Plages d'affichage / de mesure
- pression différentielle (étage 1 / étage 2):
0...350mbar
- débit: 0...120m³/h
- température: 2x 0...100ºC
- vitesse de rotation (compresseur): 0...21000min ^-1^
- puissance électrique absorbée: 0...1000W
Informations logistiques
Dimensions et poids
Lxlxh: 670x340x530mm
Poids: env. 20kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 670x340x530mm
Poids: env. 20kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
