Les ventilateurs sont les composants centraux des installations de ventilation et sont utilisés pour la ventilation, le refroidissement, le séchage ou le transport pneumatique.
Les grandeurs caractéristiques dun ventilateur sont dune grande importance pour une conception optimale de ces installations.

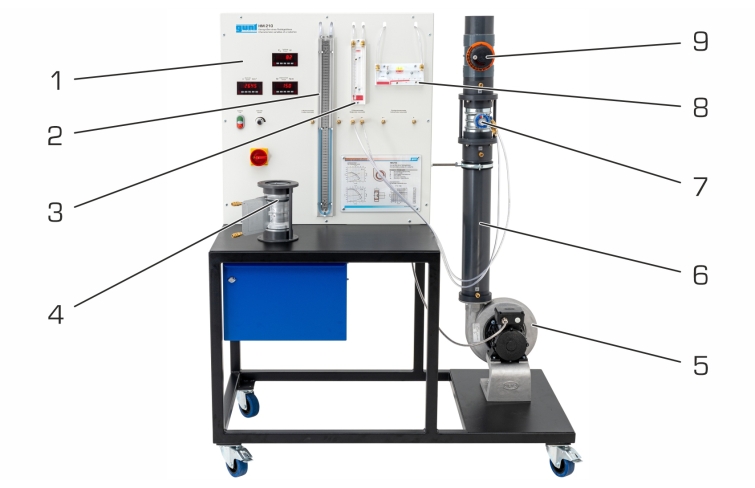

Le HM 210 permet détudier un ventilateur radial.
Ce banc dessai permet de déterminer à titre expérimental la dépendance entre la hauteur de refoulement et le débit volumétrique, ainsi que linfluence quexerce la vitesse de rotation du ventilateur sur la hauteur de refoulement et le débit volumétrique.
Le ventilateur radial aspire axialement lair ambiant.
La roue, qui tourne à une vitesse de rotation élevée, accélère la sortie de lair vers lextérieur.
La vitesse élevée à la sortie de la roue est convertie partiellement en énergie de pression dans la volute.
La section de tuyau verticale se raccorde à la volute.

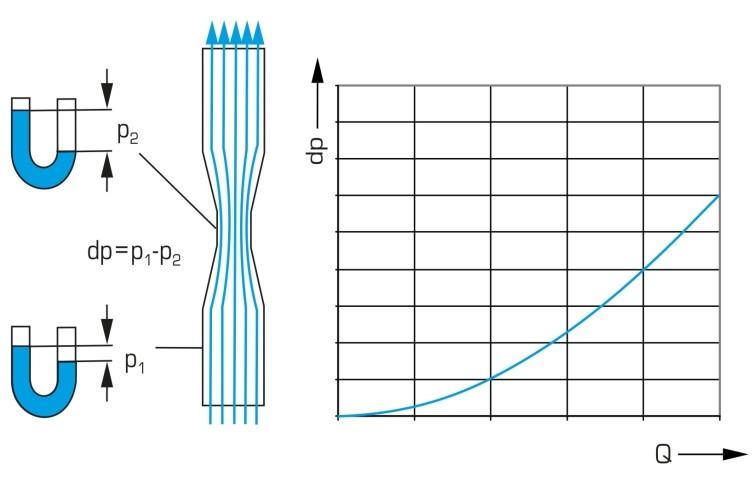

Dans la section de tuyau, une tube de Venturi détermine le débit volumétrique et une vanne papillon ajuste le débit volumétrique.
Il est possible dutiliser un diaphragme à iris, qui convient particulièrement à l'ajustage et à la détermination simultanés du débit volumétrique grâce à sa section variable.
Les pressions différentielles utilisées pour calculer le débit volumétrique sont relevées à laide de manomètres à liquide.
La hauteur de refoulement du ventilateur radial est également mesurée à laide des manomètres à liquide.
Un manomètre à tube en U, un manomètre à tube et un manomètre à tube incliné présentant des plages de mesure échelonnées sont disponibles.
La vitesse de rotation du ventilateur est ajustée à laide dun convertisseur de fréquence.
La vitesse de rotation, le couple et la puissance électrique sont affichés sous forme numérique.
Des considérations énergétiques sont possibles et le rendement du ventilateur peut ainsi être déterminé.

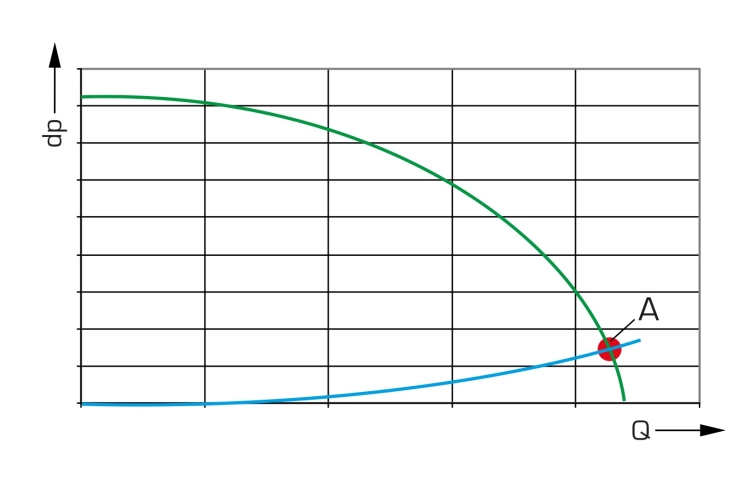

La caractéristique de l'installation est déterminée en enregistrant les paramètres caractéristiques en maintenant l'ajustage de létranglement constant mais avec une vitesse de rotation variable.
Linteraction entre le ventilateur et linstallation au point de fonctionnement, le dimensionnement de linstallation, est étudiée.
