HM 240 fait partie d'une série permettant de réaliser des essais de base sur l'écoulement d'air.
Le logiciel pour l'acquisition des données et la visualisation rend les essais particulièrement parlants et assure une réalisation rapide des essais et des résultats fiables.

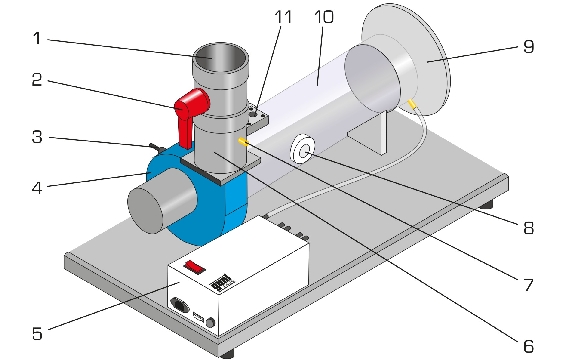

L'appareil dessai comprend un ventilateur radial permettant de générer des vitesses d'écoulement pouvant atteindre 9m/s.
Un contour d'entrée du côté d'aspiration protège l'écoulement des turbulences et assure ainsi une distribution homogène de la vitesse sur la section de mesure.

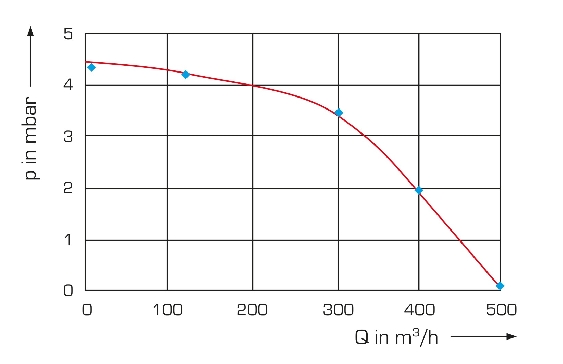

Une vanne papillon au bout du tuyau de refoulement permet d'ajuster l'écoulement d'air pour l'enregistrement de la caractéristique du ventilateur.

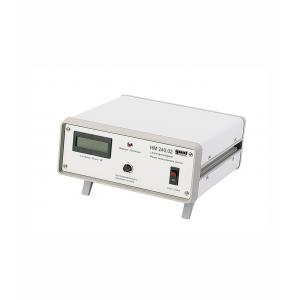

Le rendement du ventilateur est déterminé en association avec le wattmètre HM 240.02.

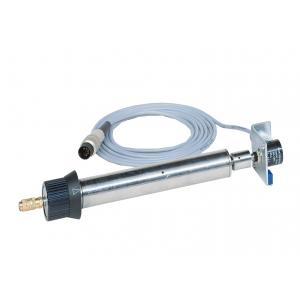

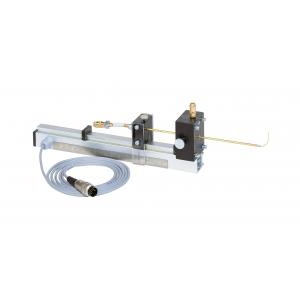

Il est possible de fixer d'autres accessoires dans le tuyau d'aspiration pour la réalisation d'essais supplémentaires: Sonde de pression totale électronique HM 240.03, Distribution de la pression sur le cylindre HM 240.04 et Transfert de chaleur convectif sur un cylindre placé à la perpendiculaire d'un écoulement HM 240.06.

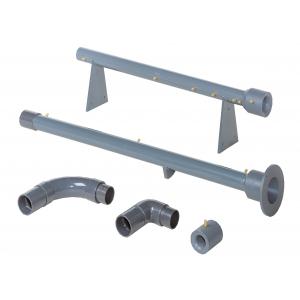

Pour étudier les pertes par frottement, on remplace le tuyau d'aspiration par des éléments de tuyauterie de HM 240.05 (tuyaux droits, coude de tuyau et angle de tuyau).
Les points de mesure se trouvant le long de la section de mesure permettent de réaliser des mesures de la température, de la pression et de la vitesse.
Le débit est déterminé à l'aide d'un contour d'entrée et d'une mesure de la pression.

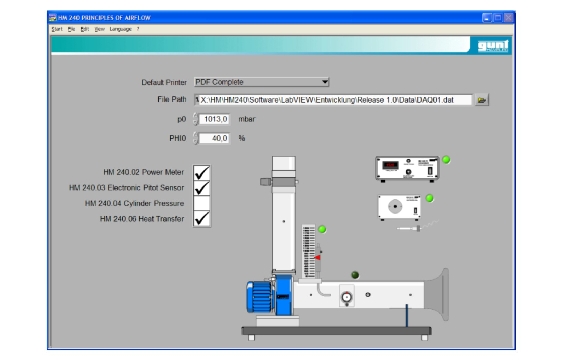

Les valeurs de mesure sont transmises
vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Mécanique des fluides > Ecoulement stationnaire > Principes de base de l'écoulement stationnaire

Poids: 23 Kg
Delai de livraison estimé : 16 semaines
