Ref: EWTGUHM250.06
HM 250.06 Écoulement libre (Réf. 070.25006)
Complément nécessaire: HM 250
Dans le cas dun écoulement horizontale dun réservoir, la forme de la sortie et la vitesse de lécoulement agissent sur la trajectoire du jet deau.
En hydrodynamique, linteraction entre la trajectoire, la forme de la sortie et la vitesse de lécoulement lors de lécoulement des réservoirs sont étudiées et sont essentielles, par exemple, en génie hydraulique pour la conception des barrages.

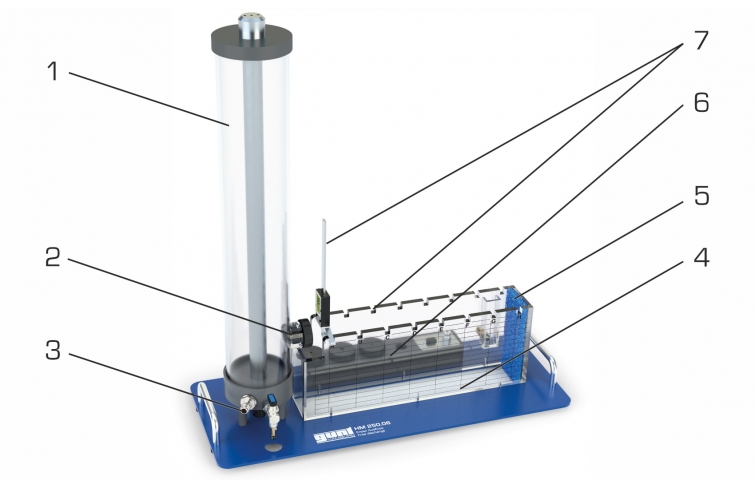

Le HM 250.06 contient un réservoir transparent avec un écoulement horizontale dans lequel on peut installer différents inserts.
La trajectoire du jet deau qui en résulte est mesuré numériquement dans la section dessai transparente.
Une jauge de profondeur à coulisse mesure directement la trajectoire du jet deau dans 8 positions données.
Les valeurs de mesure sont transmises au module de base HM 250 et affichées sous forme de trajectoire sur lécran tactile.
Le niveau dans le réservoir est défini et contrôlé automatiquement par le module de base.
Quatre inserts pour la sortie de différents diamètres et de contour dentrée différents sont inclues dans la liste de livraison.
Le coefficient de perte de charge peut être déterminé en tant que caractéristique pour différents inserts.
Ainsi, linfluence du niveau dans le réservoir et du coefficient de perte de charge sur la trajectoire peut être étudiée dans les essais.
Laccessoire HM 250.06 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
Linterface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Lalimentation en eau et les mesures de débit et de pression sont effectuées via le module de base.
En hydrodynamique, linteraction entre la trajectoire, la forme de la sortie et la vitesse de lécoulement lors de lécoulement des réservoirs sont étudiées et sont essentielles, par exemple, en génie hydraulique pour la conception des barrages.
Le HM 250.06 contient un réservoir transparent avec un écoulement horizontale dans lequel on peut installer différents inserts.
La trajectoire du jet deau qui en résulte est mesuré numériquement dans la section dessai transparente.
Une jauge de profondeur à coulisse mesure directement la trajectoire du jet deau dans 8 positions données.
Les valeurs de mesure sont transmises au module de base HM 250 et affichées sous forme de trajectoire sur lécran tactile.
Le niveau dans le réservoir est défini et contrôlé automatiquement par le module de base.
Quatre inserts pour la sortie de différents diamètres et de contour dentrée différents sont inclues dans la liste de livraison.
Le coefficient de perte de charge peut être déterminé en tant que caractéristique pour différents inserts.
Ainsi, linfluence du niveau dans le réservoir et du coefficient de perte de charge sur la trajectoire peut être étudiée dans les essais.
Laccessoire HM 250.06 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
Linterface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Lalimentation en eau et les mesures de débit et de pression sont effectuées via le module de base.
Contenu didactique / Essais
- étude de linfluence du niveau dans le réservoir sur la vitesse de lécoulement
- application de léquation de Bernoulli
- comparaison des vitesses de lécoulement réelle et théorique
- étude de inserts pour la sortie avec de différents diamètres et contour dentrée, détermination du coefficient de perte de charge
- étude de linfluence de la vitesse de lécoulement et du coefficient de perte de charge sur la trajectoire du jet deau
- application des équations de mouvement pour déterminer la trajectoire théorique
- logiciel GUNT spécifiquement adapté aux accessoires utilisés

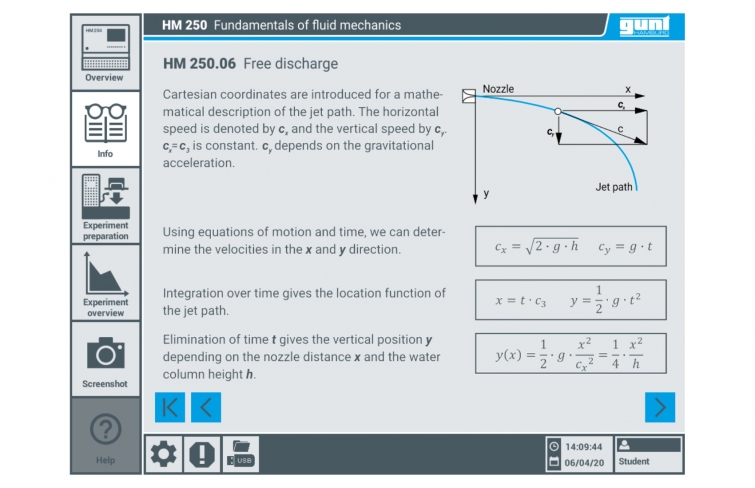

module dapprentissage avec principes théoriques de base
description de lappareil
préparation aux essais guidés
exécution de cet essai

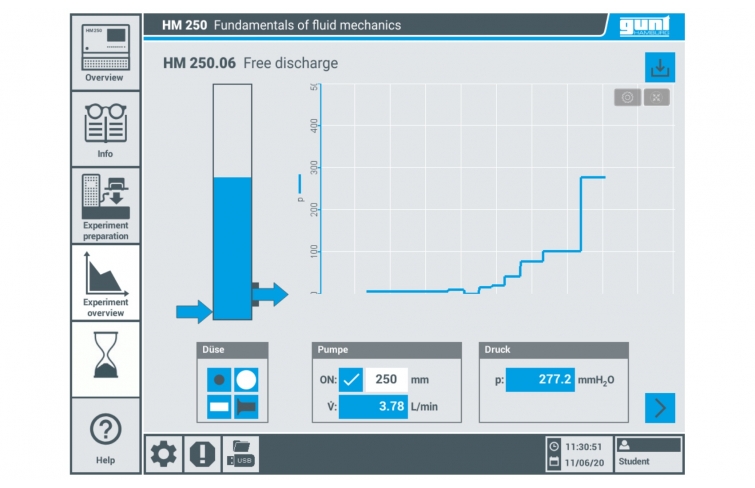

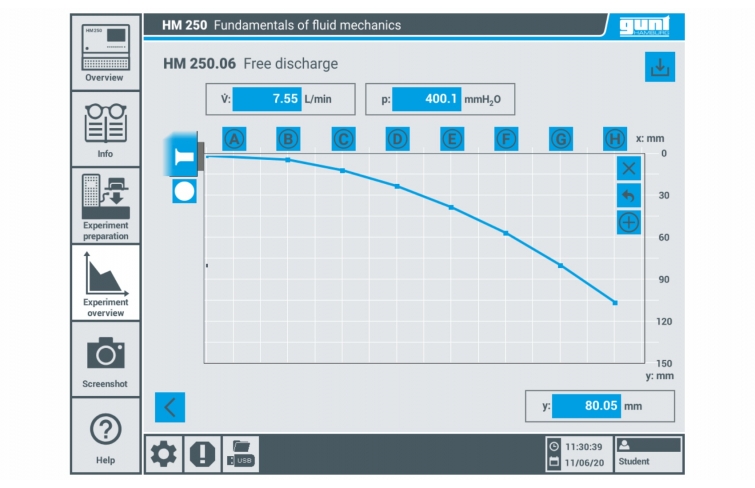

affichage graphique de la trajectoire
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures décran, par exemple lévaluation dans Excel
différents niveaux dutilisateurs sélectionnables
Les grandes lignes
- étude de la trajectoire en fonction du niveau dans le réservoir et de la forme de la sortie
- exécution intuitive des essais via lécran tactile (HMI)
- un routeur WLAN intégré pour lexploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- lidentification automatique des accessoires grâce à la technologie RFID
- étude de linfluence du niveau dans le réservoir sur la vitesse de lécoulement
- application de léquation de Bernoulli
- comparaison des vitesses de lécoulement réelle et théorique
- étude de inserts pour la sortie avec de différents diamètres et contour dentrée, détermination du coefficient de perte de charge
- étude de linfluence de la vitesse de lécoulement et du coefficient de perte de charge sur la trajectoire du jet deau
- application des équations de mouvement pour déterminer la trajectoire théorique
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module dapprentissage avec principes théoriques de base
description de lappareil
préparation aux essais guidés
exécution de cet essai
affichage graphique de la trajectoire
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures décran, par exemple lévaluation dans Excel
différents niveaux dutilisateurs sélectionnables
Les grandes lignes
- étude de la trajectoire en fonction du niveau dans le réservoir et de la forme de la sortie
- exécution intuitive des essais via lécran tactile (HMI)
- un routeur WLAN intégré pour lexploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- lidentification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques
Réservoir
- matériau: PMMA, PVC, acier inoxydable
- hauteur: 590mm
- Ø intérieur: 100mm
- volume: max. 4,6L

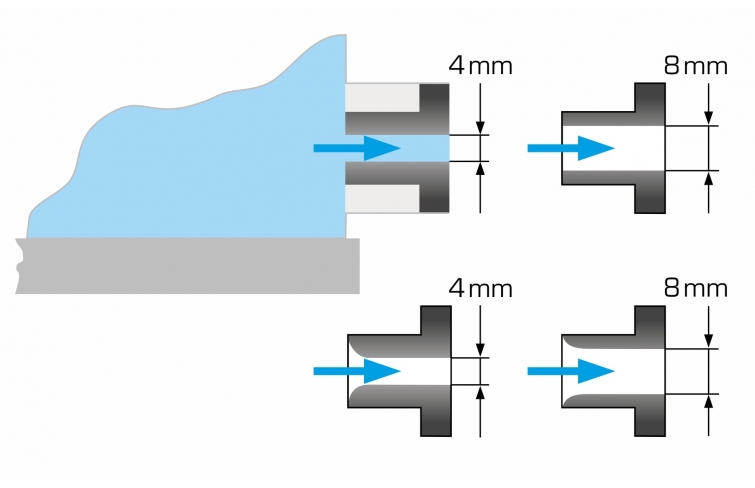

Inserts pour la sortie
- contour arrondi: 1x Ø 4mm, 1x Ø 8mm
- contour à arêtes vives: 1x Ø 4mm, 1x Ø 8mm
Section dessai transparente
- matériau: PMMA
- 8 positions données pour la jauge de profondeur à coulisse: distance sortie deau á 1re position: 25mm, distance 2e position á 8e position: 50mm chacune

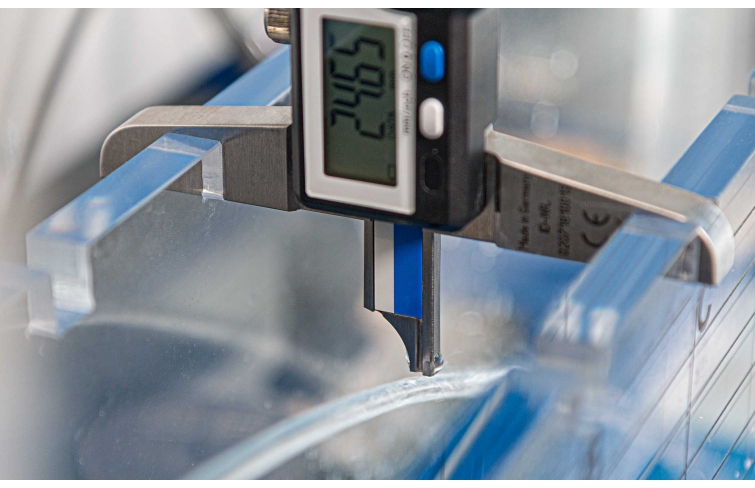

Jauge de profondeur à coulisse, numérique
- résolution: 0,01mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- jauge de profondeur à coulisse: 0…150mm
- plage de mesure indiquée débit: 0…15L/min
- plage de mesure indiquée pression: 0…500mmCE
Réservoir
- matériau: PMMA, PVC, acier inoxydable
- hauteur: 590mm
- Ø intérieur: 100mm
- volume: max. 4,6L
Inserts pour la sortie
- contour arrondi: 1x Ø 4mm, 1x Ø 8mm
- contour à arêtes vives: 1x Ø 4mm, 1x Ø 8mm
Section dessai transparente
- matériau: PMMA
- 8 positions données pour la jauge de profondeur à coulisse: distance sortie deau á 1re position: 25mm, distance 2e position á 8e position: 50mm chacune
Jauge de profondeur à coulisse, numérique
- résolution: 0,01mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- jauge de profondeur à coulisse: 0…150mm
- plage de mesure indiquée débit: 0…15L/min
- plage de mesure indiquée pression: 0…500mmCE
Informations logistiques
Dimensions et poids
