Ref: EWTGUHM225
HM 225 Banc d'essai aérodynamique, pour essais sur corps soumis à un écoulement (Réf. 070.22500)
autour de corps, écoulement stationnaire incompressible, prévoir accessoires HM225.02..08
Laérodynamique décrit le comportement des corps lorsquils sont soumis à lécoulement autour de corps ou à un écoulement traversant généré avec un fluide compressible.
Les connaissances des essais réalisés en aérodynamique sont essentielles à la conception des moyens de transport (véhicules automobiles, bateaux, avions) et en architecture (tours et ponts).
HM 225, utilisé en liaison avec les accessoires, permet de réaliser les essais type du domaine de lécoulement autour de corps, découlement incident et découlement traversant appliqués à des modèles, ainsi que dautres essais spécifiques à lécoulement stationnaire, incompressible.

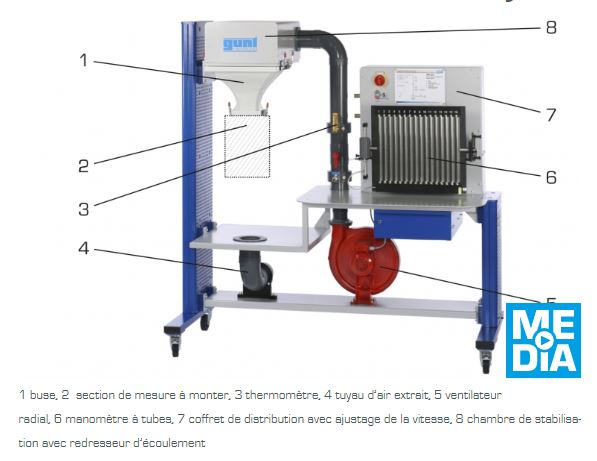

Le banc dessai contient un ventilateur radial, permettant de générer des écoulements dune vitesse allant jusquà 40m/s.
La vitesse est ajustable en continu grâce à un convertisseur de fréquence.
Une chambre de stabilisation avec redresseur découlement assure lhomogénéité et la reproductibilité de lécoulement sur la section de mesure, avec peu de turbulences.
Une buse de forme spéciale répartit lécoulement dair à une vitesse pratiquement homogène.
Laccessoire est fixé avec des raccords rapides. Il peut être changé rapidement, et simplement.
Les points de mesure placés le long de la section de mesure
permettent de mesurer la vitesse et la pression.
Pour obtenir une représentation visuelle des pressions, on utilise le manomètre à tubes.
Les connaissances des essais réalisés en aérodynamique sont essentielles à la conception des moyens de transport (véhicules automobiles, bateaux, avions) et en architecture (tours et ponts).
HM 225, utilisé en liaison avec les accessoires, permet de réaliser les essais type du domaine de lécoulement autour de corps, découlement incident et découlement traversant appliqués à des modèles, ainsi que dautres essais spécifiques à lécoulement stationnaire, incompressible.
Le banc dessai contient un ventilateur radial, permettant de générer des écoulements dune vitesse allant jusquà 40m/s.
La vitesse est ajustable en continu grâce à un convertisseur de fréquence.
Une chambre de stabilisation avec redresseur découlement assure lhomogénéité et la reproductibilité de lécoulement sur la section de mesure, avec peu de turbulences.
Une buse de forme spéciale répartit lécoulement dair à une vitesse pratiquement homogène.
Laccessoire est fixé avec des raccords rapides. Il peut être changé rapidement, et simplement.
Les points de mesure placés le long de la section de mesure
permettent de mesurer la vitesse et la pression.
Pour obtenir une représentation visuelle des pressions, on utilise le manomètre à tubes.
Contenu didactique / Essais
- avec les accessoires adéquats: essais sur corps soumis à un écoulement autour de corps
- mesure de la vitesse des écoulements avec un tube de Pitot

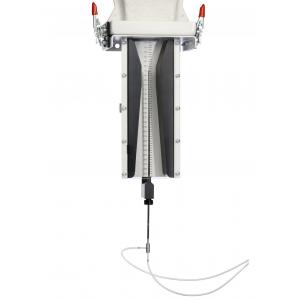

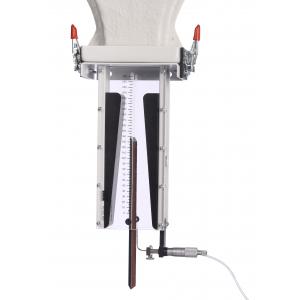

- étude de la couche limite sur une plaque soumise à un écoulement incident longitudinal

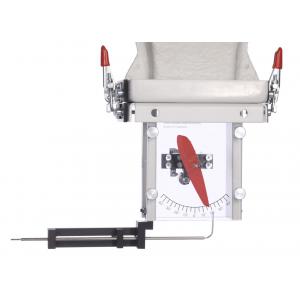

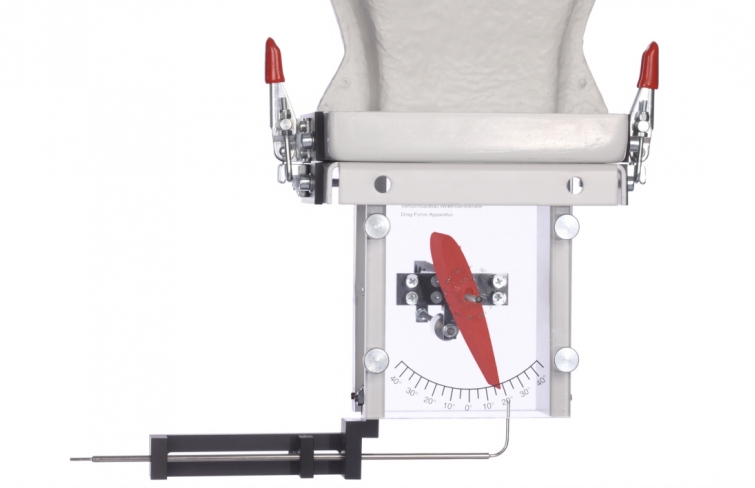

- résistances à lécoulement des corps

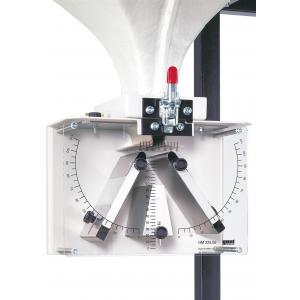

- présentation de leffet Coanda

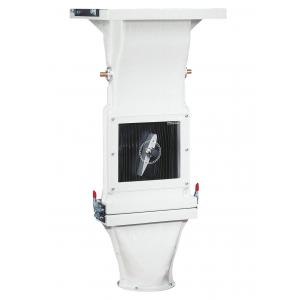

- visualisation des lignes de courant
- avec les accessoires adéquats: essais dans le domaine de lécoulement stationnaire incompressible
- mesure de la vitesse des écoulements avec un tube de Pitot et un tube de Prandtl

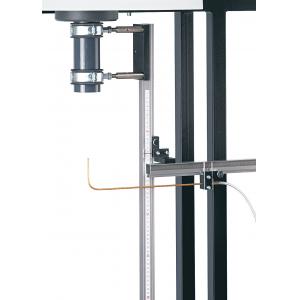

- jets libres

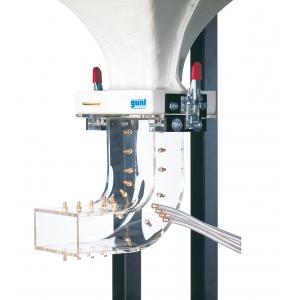

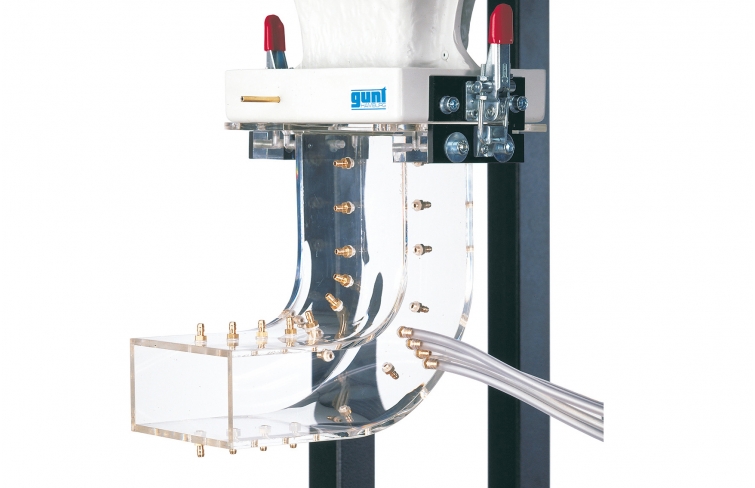

- écoulement dans un raccord coudé
- démonstration du théorème de Bernoulli
Les grandes lignes
- L'écoulement peut atteindre des vitesses allant jusqu'à 40m/s
- Écoulement homogène obtenu grâce à un
redresseur d'écoulement et un contour de buses spécial
- Les divers accessoires permettent de réaliser différents essais
Les caractéristiques techniques
Ventilateur radial
- puissance absorbée: 0,37kW
- débit volumétrique max.: 15m³/min
- coupe transversale à la sortie de la buse: 50x100mm
- vitesse max. de lécoulement à la sortie de la buse: 40m/s
Plages de mesure
- température: 1x 0…60°C
- manomètre: 16x 0…370mmCA, résolution: max. 1Pa, inclinaison: 1:1, 1:2, 1:5, 1:10
230V, 50Hz, 1 phase
- avec les accessoires adéquats: essais sur corps soumis à un écoulement autour de corps
- mesure de la vitesse des écoulements avec un tube de Pitot
- étude de la couche limite sur une plaque soumise à un écoulement incident longitudinal
- résistances à lécoulement des corps
- présentation de leffet Coanda
- visualisation des lignes de courant
- avec les accessoires adéquats: essais dans le domaine de lécoulement stationnaire incompressible
- mesure de la vitesse des écoulements avec un tube de Pitot et un tube de Prandtl
- jets libres
- écoulement dans un raccord coudé
- démonstration du théorème de Bernoulli
Les grandes lignes
- L'écoulement peut atteindre des vitesses allant jusqu'à 40m/s
- Écoulement homogène obtenu grâce à un
redresseur d'écoulement et un contour de buses spécial
- Les divers accessoires permettent de réaliser différents essais
Les caractéristiques techniques
Ventilateur radial
- puissance absorbée: 0,37kW
- débit volumétrique max.: 15m³/min
- coupe transversale à la sortie de la buse: 50x100mm
- vitesse max. de lécoulement à la sortie de la buse: 40m/s
Plages de mesure
- température: 1x 0…60°C
- manomètre: 16x 0…370mmCA, résolution: max. 1Pa, inclinaison: 1:1, 1:2, 1:5, 1:10
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1880x800x1900mm
Poids: env. 220kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Lxlxh: 1880x800x1900mm
Poids: env. 220kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 banc d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Ecoulement stationnaire > Principes de base de l'écoulement stationnaire
Techniques > Mécanique des fluides > Écoulements autour de corps
Poids: 220 Kg Delai de livraison estimé : 16 semaines
