La pression totale d'un écoulement stationnaire est constante.
La somme de la pression statique et de la pression dynamique donne la pression totale.
Lorsque l'on modifie la section d'un canal d'écoulement, la vitesse d'écoulement varie de manière inversement proportionnelle à la surface de la section.
Ces lois générales sont les bases de l'enseignement en mécanique des fluides.
L'appareil d'essai HM 225.03 - installé dans le banc d'essai aérodynamique HM 225 - permet de mesurer la pression totale et la pression statique.
Un modèle est positionné dans la section de mesure de manière à former un profil de section de l'écoulement en forme de venturi au moyen de corps latéraux.
Un tube de Prandtl se trouve au milieu du canal d'écoulement.

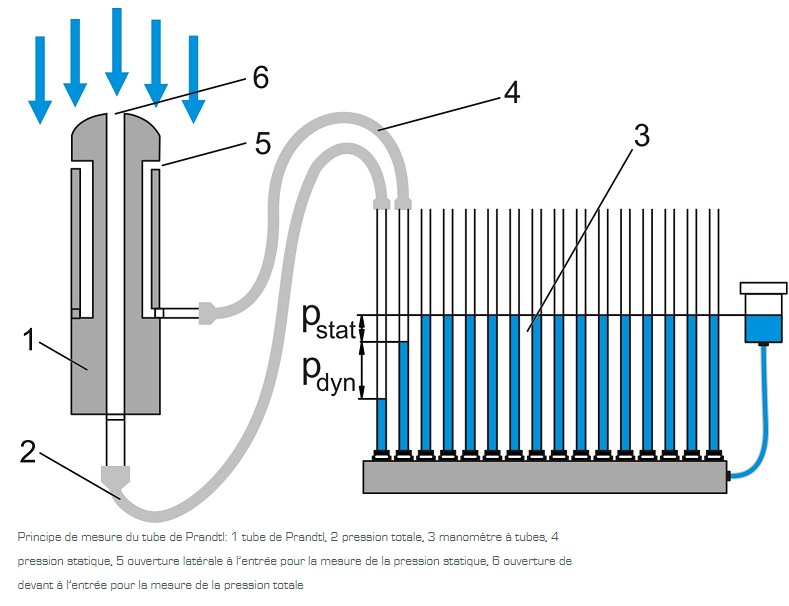

Le tube de Prandtl est muni d'un orifice dans la direction opposée à l'écoulement, ce qui permet de mesurer la pression totale.
La pression statique est mesurée au niveau d'orifices latéraux à l'entrée.

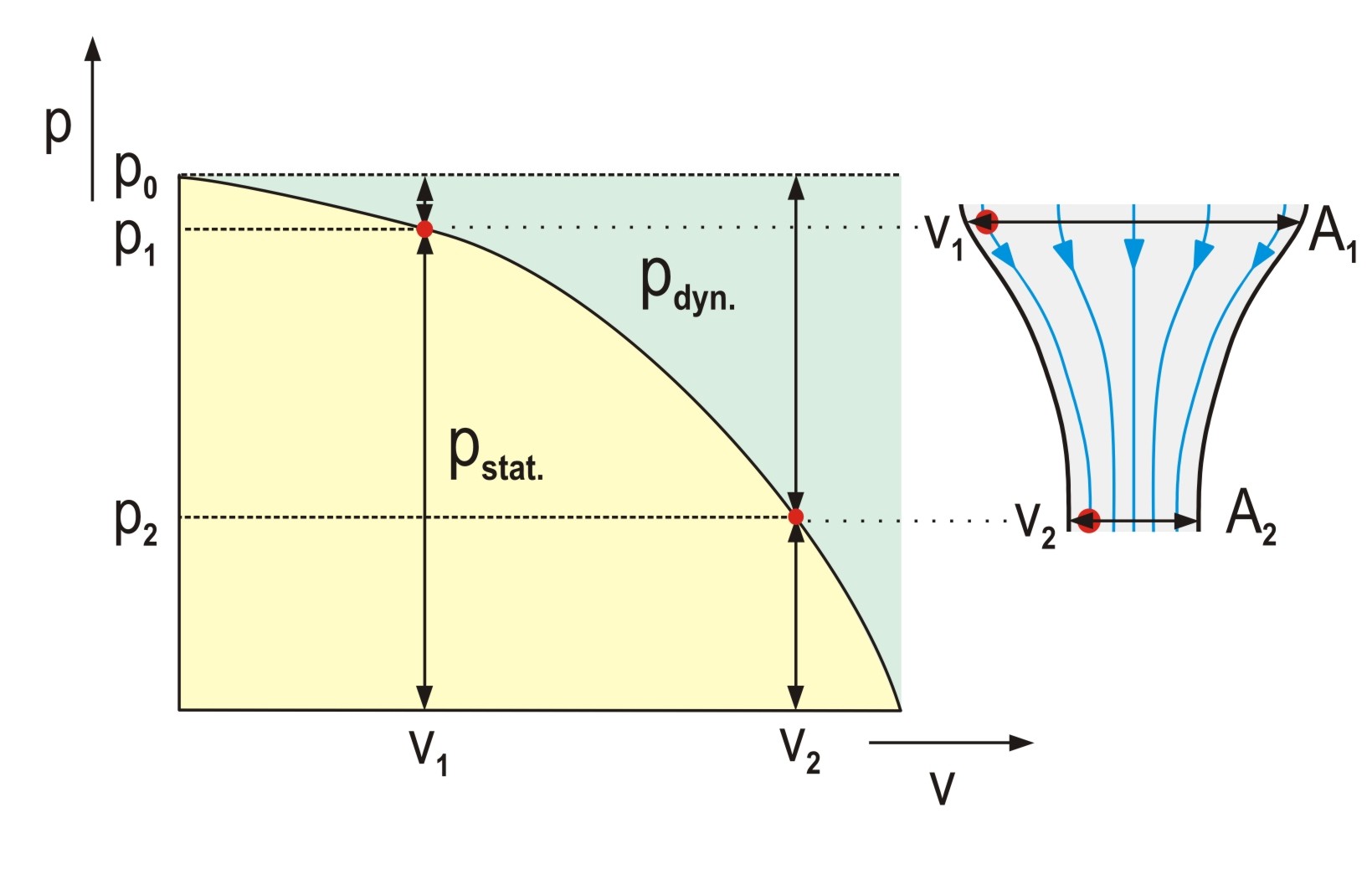

Les deux pressions sont lues sur le manomètre à tubes. La pression dynamique correspond à la différence entre ces deux valeurs de mesure.
Pour représenter la distribution de la pression et de la vitesse, des valeurs de mesure peuvent être enregistrées au niveau de surfaces de section différentes en déplaçant le tube de Prandtl dans la direction de l'écoulement.

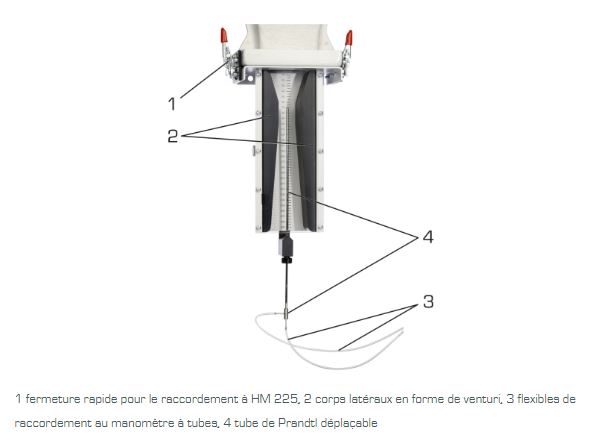

Des fermetures rapides permettent de fixer facilement et parfaitement l'appareil d'essai sur du banc d'essai HM 225.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Delai de livraison estimé : 16 semaines
