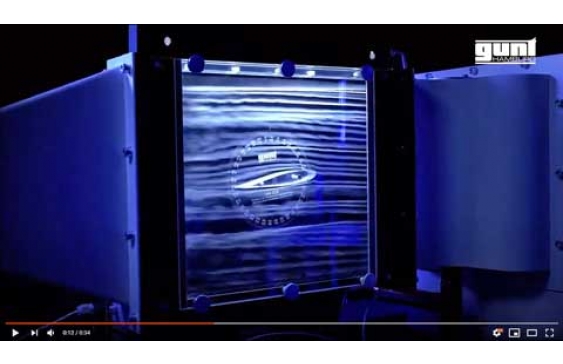

Les lignes de courant de lécoulement stationnaire sont visualisées dans la soufflerie à laide de brouillard, de fumée ou de fils.
Ceci permet dobtenir une impression visuelle dun champ découlement momentané et de présenter les zones découlement difficiles, comme par exemple le décrochage.

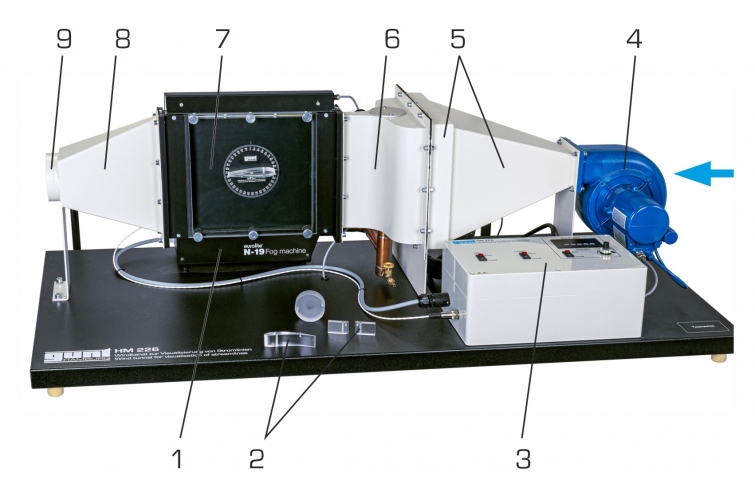

Lappareil dessai HM 226 est une soufflerie ouverte, destiné à visualiser les lignes de courant, les décollements découlement et les turbulences à laide de brouillard.

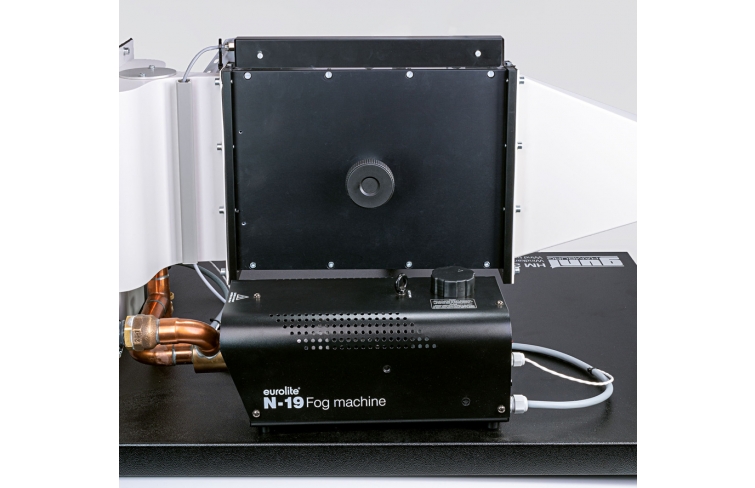

Le brouillard est généré en évaporant un mélange de glycol dans le générateur de brouillard.
Le fluide vaporisé nest pas nocif.
Il est soluble à leau et na aucun effet sur les matériaux conventionnels.
Les traces de fluide sont éliminées facilement à laide dun chiffon.

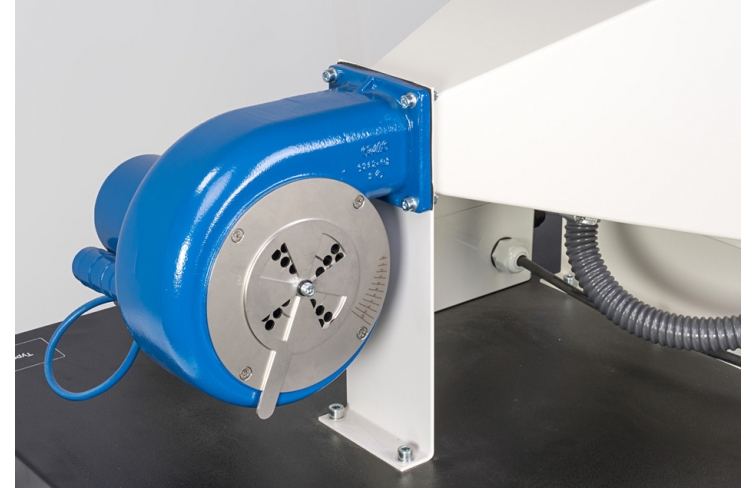

Lécoulement dair est généré par un ventilateur.

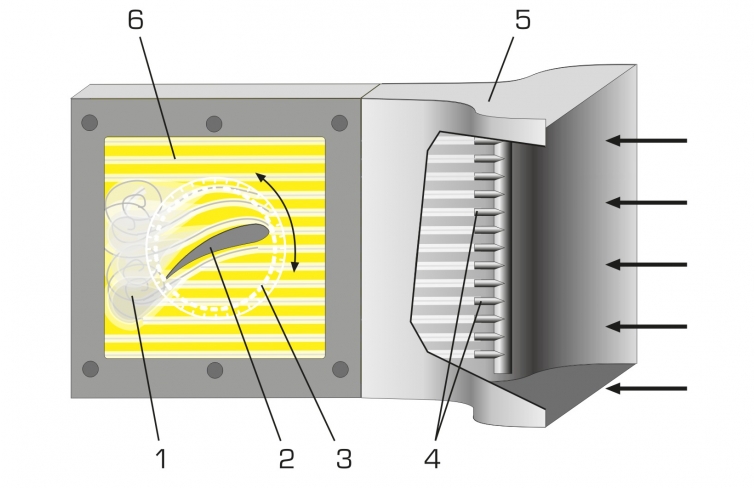

Pour obtenir un écoulement à faibles turbulences, lair est dirigé dans une chambre de stabilisation avec redresseur découlement.
Du brouillard est amenée dans lair en circulation par plusieurs buses.
Ensuite, un modèle déposé dans la section dessai est soumis à un écoulement autour de corps ou à un écoulement traversant, faisant apparaître le champ de lignes de courant.
La section dessai est munie dun arrière-plan noir et dune vitre; Les lignes de courant sont bien visibles grâce à un éclairage supplémentaire.

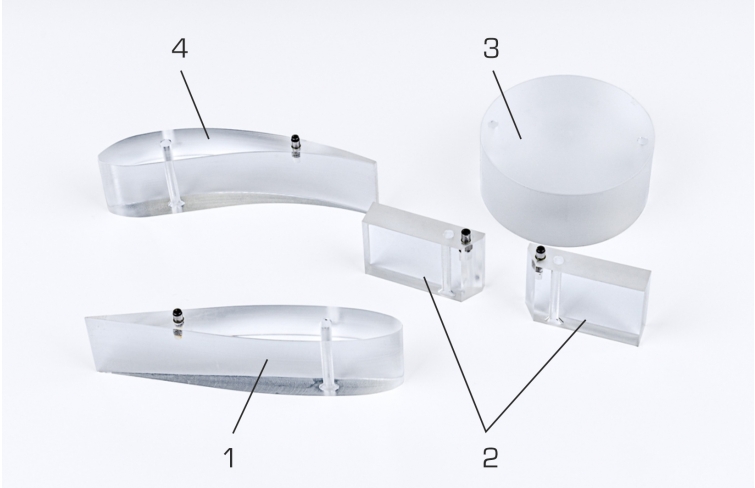

Quatre modèles interchangeables (cylindre, plaque à orifice, aile et profile daube directrice) sont compris dans la fourniture.
Langle dincidence de laile porteuse est ajustable.

Techniques > Mécanique des fluides > Écoulements autour de corps
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides

Poids: 50 Kg
Delai de livraison estimé : 16 semaines
