HM 225.04 Forces de traînée sur les modèles soumis à un écoulement autour de corps (Réf. 070.22504)

Chaque corps soumis à un écoulement autour de corps est influencé par une force déterminée par l'écoulement (qui s'ajoute à la portance hydrostatique).
Cette force dépend avant tout de la vitesse de l'écoulement, de la dimension du corps et de sa forme.
La forme du corps est représentée par le nombre caractéristique non dimensionnel, le coefficient de traînée Cw.
L'objectif des études scientifiques et de l'application pratique (par exemple dans la construction automobile) est d'optimiser la forme d'un corps pour réduire au maximum les résistances.
Le coefficient de traînée d'un corps quelconque ne peut être déterminé avec fiabilité que de manière expérimentale.
L'appareil d'essai HM 225.04 - utilisé en liaison avec le banc d'essai aérodynamique HM 225 - permet de mesurer les résistances de différents modèles afin de déterminer les différents coefficients de traînée.
Un modèle (plaque, cylindre et modèle d'aile) est placé dans la section de mesure et servira de corps de résistance.

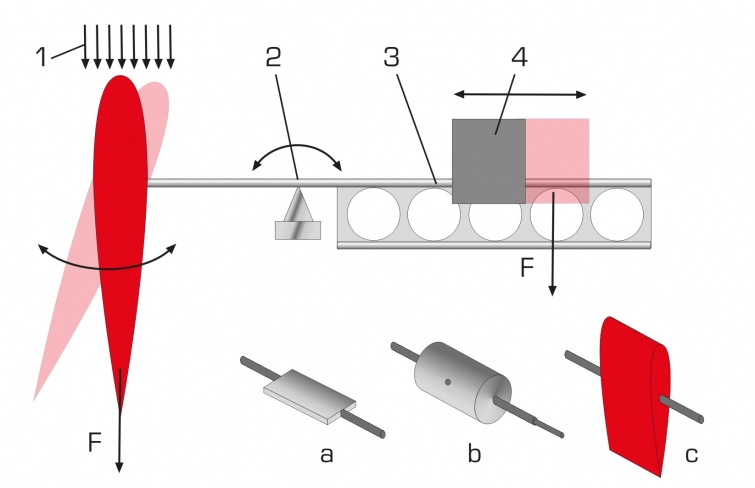

Les forces apparaissant dans l'écoulement d'air sont mesurées à l'aide d'une balance à fléau, avec poids variable.

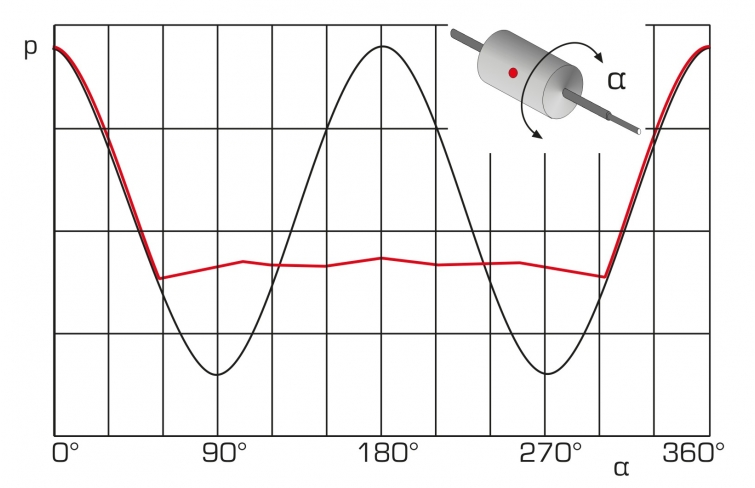

Lors de l'essai réalisé avec un cylindre, il est possible d'enregistrer une répartition de la pression spécifique à l'écoulement autour de corps en recourant à un tube de Pitot.
Par ailleurs, la force de traînée peut être indiquée indirectement par le théorème des quantités de mouvement.

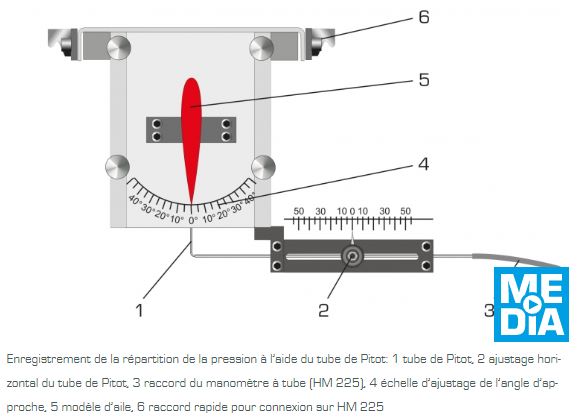

Le tube de Pitot ajusté perpendiculairement au sens d'écoulement permet d'enregistrer les pressions afin de déterminer le profil de vitesse derrière le cylindre et donc de mesurer la dépression dans le sillage du dit corps.
Des fermetures rapides permettent de fixer facilement et parfaitement l'appareil d'essai sur du banc d'essai HM 225.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais

- mesure des résistances sur les modèles soumis
à un écoulement autour de corps
- détermination des coefficients de traînée
- application du théorème des quantités de
mouvement
- enregistrement de la répartition de la pression
sur le cylindre soumis à un écoulement autour de
corps
- enregistrement de la dépression dans le sillage
formée derrière le cylindre soumis à l'écoulement
autour de corps

Les grandes lignes
- Détermination des forces de traînée sur les
modèles soumis à un écoulement autour de corps
- Accessoire pour banc d'essai aérodynamique
HM 225

Les caractéristiques techniques
Tube de Pitot
- diamètre: 1,1mm
- ajustage horizontal: 50...0...50mm

Section de mesure: coupe transversale 50x100mm
Plage d'inclinaison graduée: -40...40°
Poids: 1x10g, 1x40g
Corps de résistance
- plaque: Lxl: 45x15mm, épaisseur: 1mm
- cylindre: DxH: 15x45mm
- modèle d'aile: Lxlxh: 100x15x45mm

Informations logistiques
Dimensions et poids
Lxlxh: 320x250x200mm
Poids: env. 2kg

Liste de livraison
1 appareil d'essai
3 corps de résistance
1 documentation didactique

Delai de livraison estimé : 16 semaines
