Ref: EWTGUFL152
FL 152 Amplificateur de mesure multivoie (Réf. 021.15200)
Nécessaire avec : FL120/130/140 et SE130/110.21/110.22.
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les contraintes présentes dans les composants sont déterminées dans l´ analyse des contraintes expérimentales en mesurant les déformations.
Dans l´ industrie, les déformations sont souvent enregistrées à l´ aide de jauges de contrainte.
Les jauges de contrainte ne fournissant que de petits signaux de mesure analogiques, ces signaux doivent être amplifiés par des amplificateurs de mesure.
Ils sont ensuite convertis en impulsions numériques et affichés comme valeurs de mesure.
Les valeurs de mesure peuvent être évaluées et traitées avec le PC.

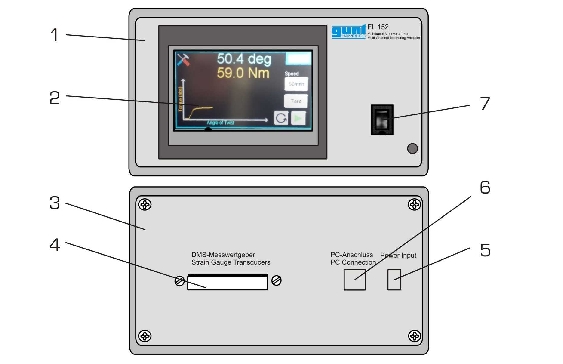

Le FL 152 est un amplificateur de mesure multivoie qui alimente les circuits à pont pour jauges de contrainte et permet de traiter les signaux de mesure reçus.
L´ amplificateur de mesure contient 16 voies d´ entrée.
Les points de mesure pour jauge de contrainte sont raccordés via un connecteur multiple 68 pôles.
L´ utilisation de l´ amplificateur de mesure multivoie s´ effectue à l´ aide d'un écran tactice ou à l'ordinateur à l'aide u logiciel fourni.
La liaison au PC est assurée par une connexion USB.
Les valeurs de mesure peuvent être lues et enregistrées sur le PC (p. ex. avec MS Excel).
d\fs16\lang1036 Les contraintes présentes dans les composants sont déterminées dans l´ analyse des contraintes expérimentales en mesurant les déformations.
Dans l´ industrie, les déformations sont souvent enregistrées à l´ aide de jauges de contrainte.
Les jauges de contrainte ne fournissant que de petits signaux de mesure analogiques, ces signaux doivent être amplifiés par des amplificateurs de mesure.
Ils sont ensuite convertis en impulsions numériques et affichés comme valeurs de mesure.
Les valeurs de mesure peuvent être évaluées et traitées avec le PC.
Le FL 152 est un amplificateur de mesure multivoie qui alimente les circuits à pont pour jauges de contrainte et permet de traiter les signaux de mesure reçus.
L´ amplificateur de mesure contient 16 voies d´ entrée.
Les points de mesure pour jauge de contrainte sont raccordés via un connecteur multiple 68 pôles.
L´ utilisation de l´ amplificateur de mesure multivoie s´ effectue à l´ aide d'un écran tactice ou à l'ordinateur à l'aide u logiciel fourni.
La liaison au PC est assurée par une connexion USB.
Les valeurs de mesure peuvent être lues et enregistrées sur le PC (p. ex. avec MS Excel).
Contenu didactique / Essais
- amplification des signaux à partir des points de mesure pour jauge de contrainte
- traitement des valeurs de mesure sur le PC

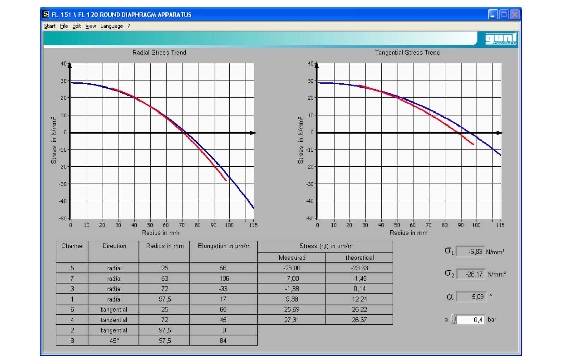

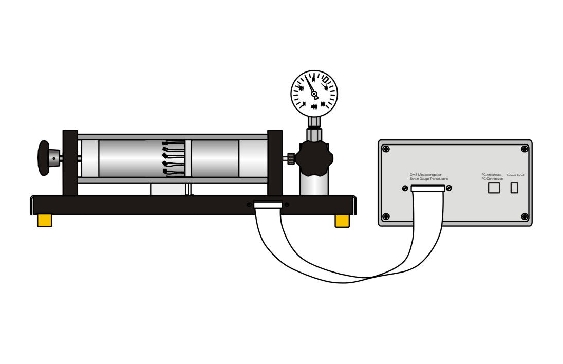

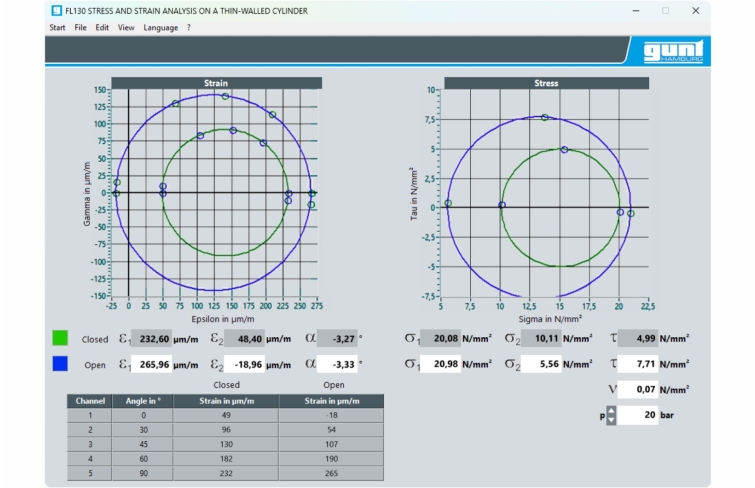

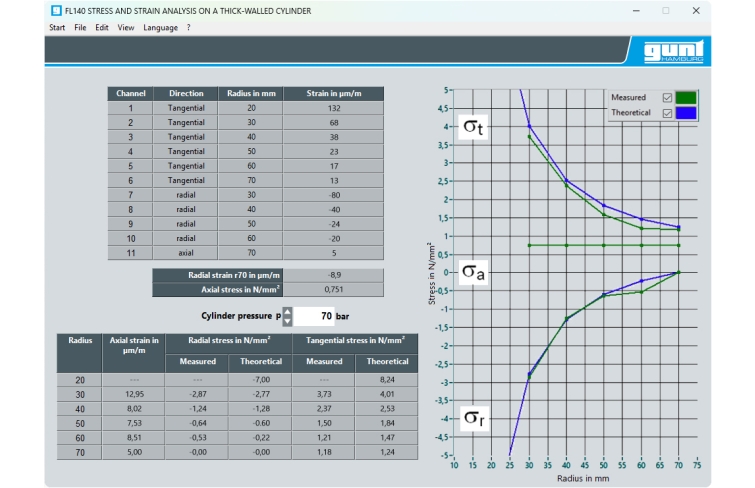

- évaluation des essais d´ analyse des contraintes concernant: FL 120, FL 130, FL 140

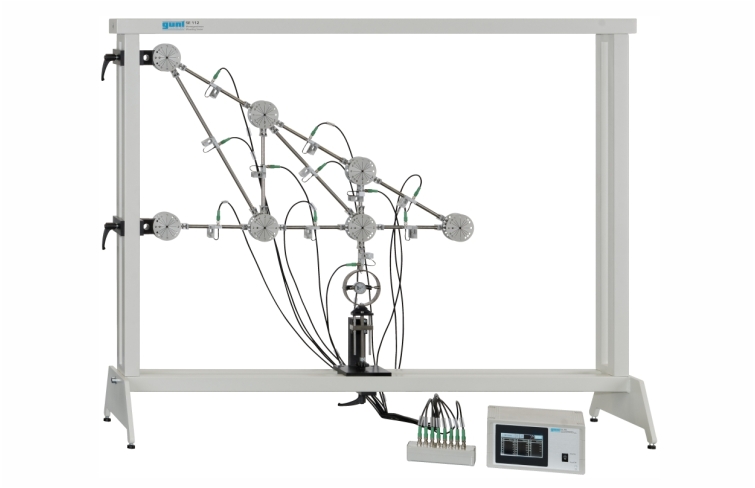

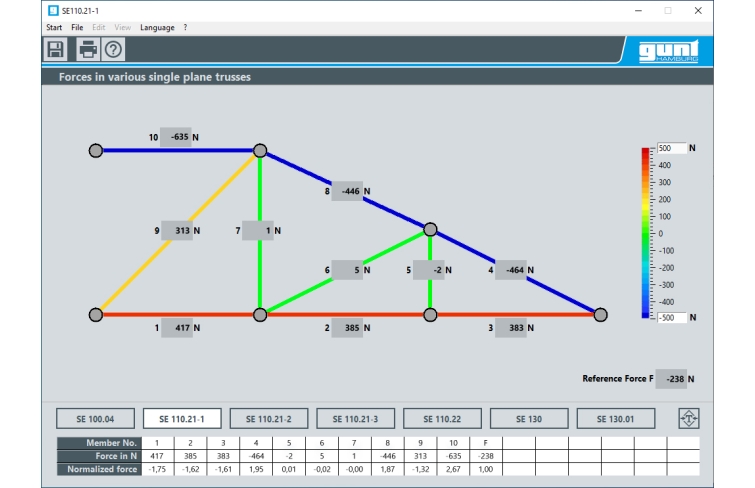

- interprétation des essais de forces dans les treillis concernant: SE 130, SE 110.21, SE 110.22
Les grandes lignes
- 16 voies d´ entrée pour traiter les signaux de mesure analogiques des jauges de contrainte, raccordement simple via un connecteur d´ entrées multiples
- logiciel intégré pour l'évaluation des essais d´ analyse des contraintes (FL 120, FL 130, FL 140) et des essais de forces dans les treillis (SE 130, SE 110.21, SE 110.22)
Les caracté ristiques techniques
Amplificateur
- nombre de voies d´ entrée: 16
Raccordement des jauges de contrainte en pont intégral ou en demi-pont
- résistance: min. 350 Ohm/jauge de contrainte
- tension d´ alimentation des jauges de contrainte: ±5VCC
Tension d´ entrée: max. ±32mV
230V, 50Hz, 1 phase
- amplification des signaux à partir des points de mesure pour jauge de contrainte
- traitement des valeurs de mesure sur le PC
- évaluation des essais d´ analyse des contraintes concernant: FL 120, FL 130, FL 140
- interprétation des essais de forces dans les treillis concernant: SE 130, SE 110.21, SE 110.22
Les grandes lignes
- 16 voies d´ entrée pour traiter les signaux de mesure analogiques des jauges de contrainte, raccordement simple via un connecteur d´ entrées multiples
- logiciel intégré pour l'évaluation des essais d´ analyse des contraintes (FL 120, FL 130, FL 140) et des essais de forces dans les treillis (SE 130, SE 110.21, SE 110.22)
Les caracté ristiques techniques
Amplificateur
- nombre de voies d´ entrée: 16
Raccordement des jauges de contrainte en pont intégral ou en demi-pont
- résistance: min. 350 Ohm/jauge de contrainte
- tension d´ alimentation des jauges de contrainte: ±5VCC
Tension d´ entrée: max. ±32mV
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 230x200x120mm
Poids: env. 2kg
Né cessaire au fonctionnement
PC avec Windows recommandé
Lxlxh: 230x200x120mm
Poids: env. 2kg
Né cessaire au fonctionnement
PC avec Windows recommandé
Poids: 2 Kg Delai de livraison estimé : 5 semaines
