Le treillis plan est conçu en tant quaccessoire pour le bâti SE 100 et est soumis à une force de traction ou de compression avec des dispositifs de charge spécialement conçus.
La charge sur le treillis est appliquée par lintermédiaire dun patin de chargement spécial.
Pour un palier déterminé statiquement, les points dappui du treillis sont munis de socles trempés.
Les paliers libres et fixes correspondants sont compris dans le kit daccessoires SE 100.01.
Les kits daccessoires SE 100.12 avec un dispositif de charge ou SE 100.02 avec deux dispositifs de charge sont disponibles en fonction du montage expérimental.
Lessai a pour objectif détudier différentes conditions de chargement et denregistrer et dévaluer la réaction à la sollicitation.
Cela permet de détecter la résistance de la construction sur le plan expérimental.
Les forces qui se produisent sur les tiges du treillis sont détectées au moyen dun instrument de mesure équipé dune jauge de contrainte.
Tous les points de mesure sont regroupés dans une boîte de raccordement.
De là, la connexion est transmise vers lamplificateur de mesure FL 152.

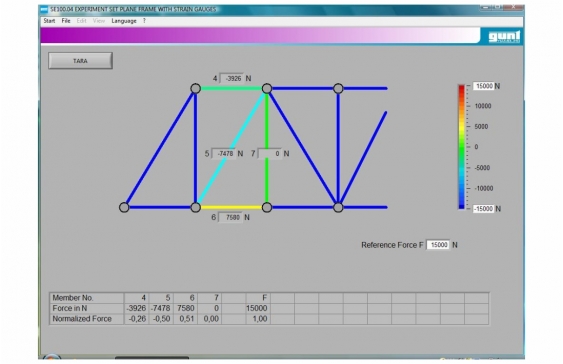

Le logiciel FL 152 permet de gérer les valeurs de mesure et de présenter les forces des barres sous la forme dun graphique.
Le logiciel dispose dune fonction daide étendue.
Par ailleurs, le fléchissement est indiqué au moyen de comparateurs à cadran, disponibles en tant quaccessoires SE 100.03.

Poids: 78 Kg
Delai de livraison estimé : 21 semaines
