FL 140 Analyse des contraintes au niveau d'un réservoir à paroi épaisse (Réf. 021.14000)

Contrainte triaxiale du réservoir avec jauges de contrainte sur la surface et dans la paroie

Contrairement aux réservoirs à paroi mince, la conception des réservoirs à paroi épaisse doit tenir compte d´ une répartition des contraintes irrégulières sur l´épaisseur de la paroi.

Un réservoir à paroi épaisse sous pression intérieure présente une contrainte triaxiale, avec les contraintes normales suivantes: contraintes radiales, tangentielles et axiales.

Les contraintes présentes dans un réservoir ne pouvant être mesurées directement, elles sont déterminées via une mesure des déformations à la surface.

La technique de mesure basée sur la jauge de contrainte permet d´ enregistrer les déformations sous forme de grandeurs électriques et de déterminer les contraintes à partir de ces grandeurs.

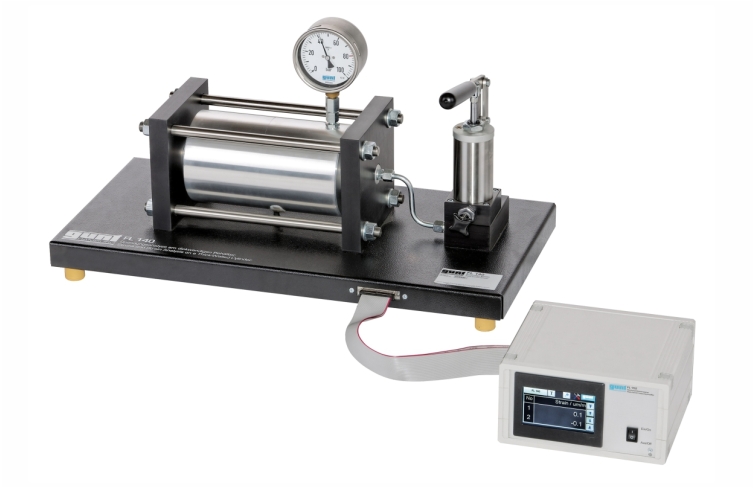

L´ appareil d'essai FL 140 permet d´étudier les contraintes normales sur un réservoir à paroi épaisse soumis à une pression intérieure.

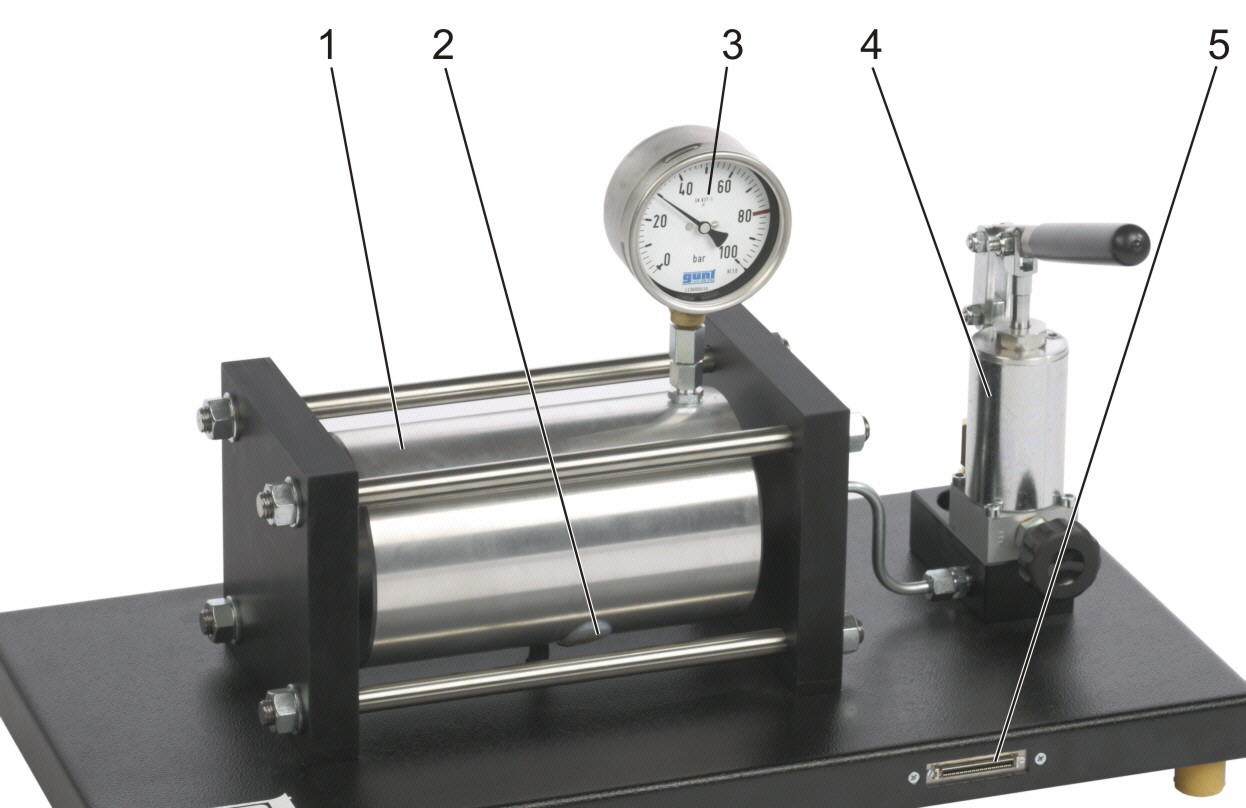

Le réservoir rempli d´ huile se compose de deux parties et est fermé des deux côtés.

La pression intérieure est générée dans le réservoir à l´ aide d´ une pompe hydraulique.

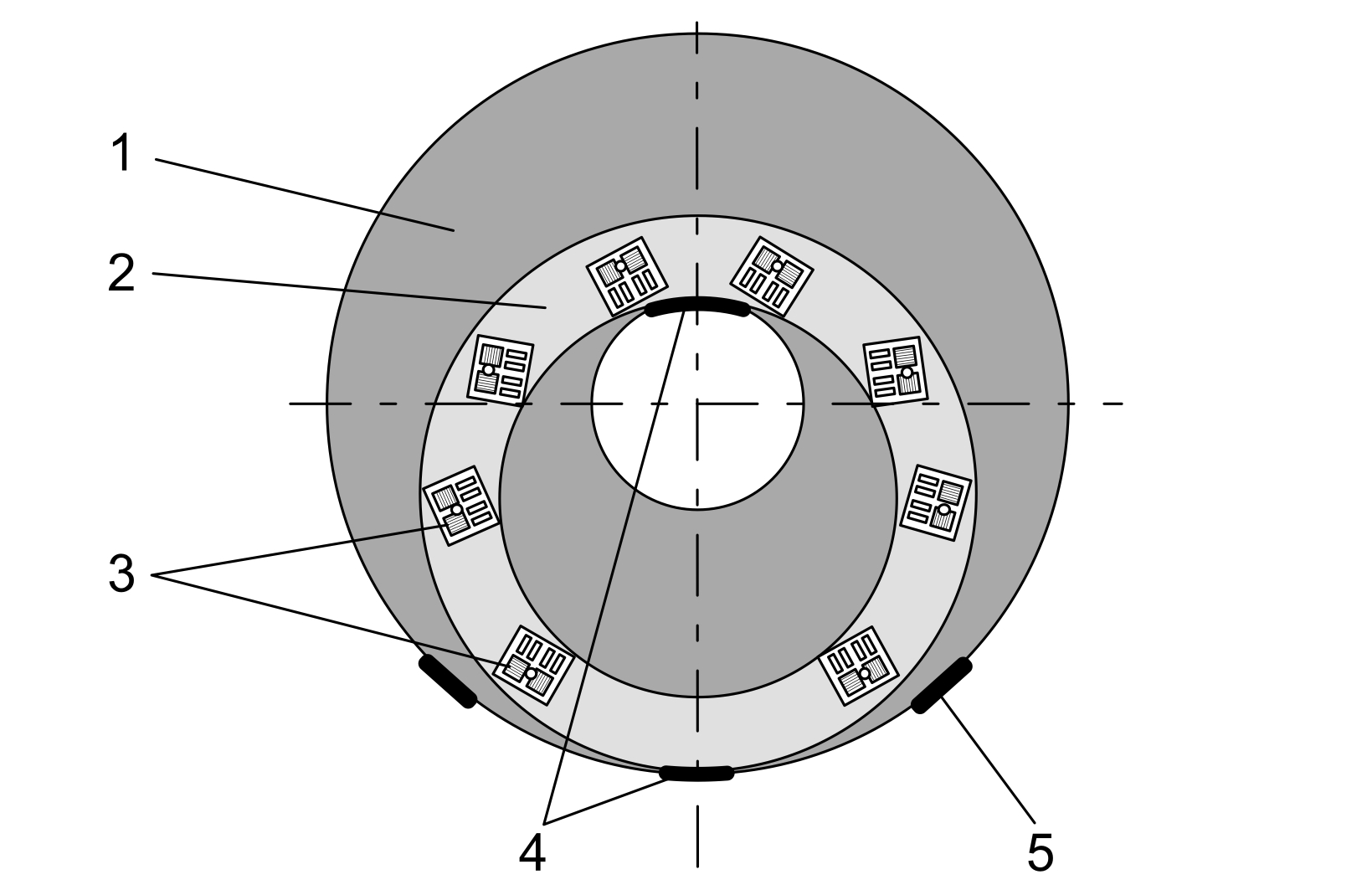

Un manomètre indique la pression intérieure. Une rainure excentrique dans laquelle des jauges de contrainte sont installées sur différents rayons est fraisée entre les deux parties du réservoir.

D´ autres jauges de contrainte sont également placées sur la surface intérieure et la surface extérieure du réservoir.

Les déformations dans la direction radiale, tangentielle et axiale sont mesurées et l´état des déformations peut être enregistré complètement.

L´ amplificateur de mesure FL 152 indique les signaux enregistrés comme valeurs de mesure.

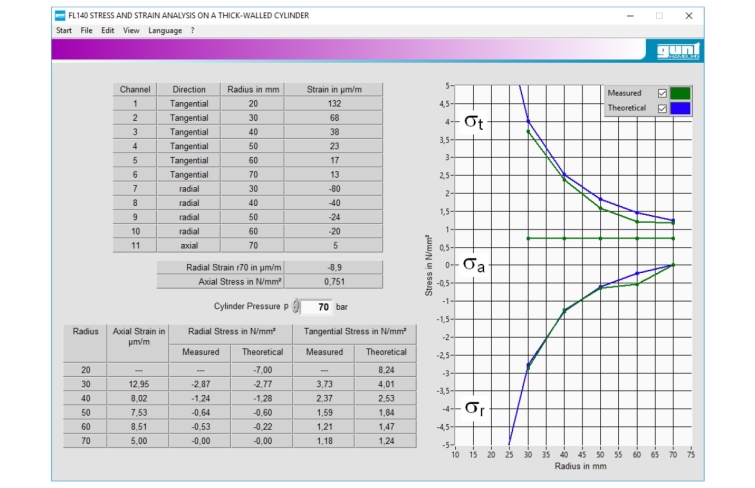

Pour faciliter et représenter clairement les résultats de l'essai, les valeurs de mesure peuvent être reprises par le logiciel d´ application.

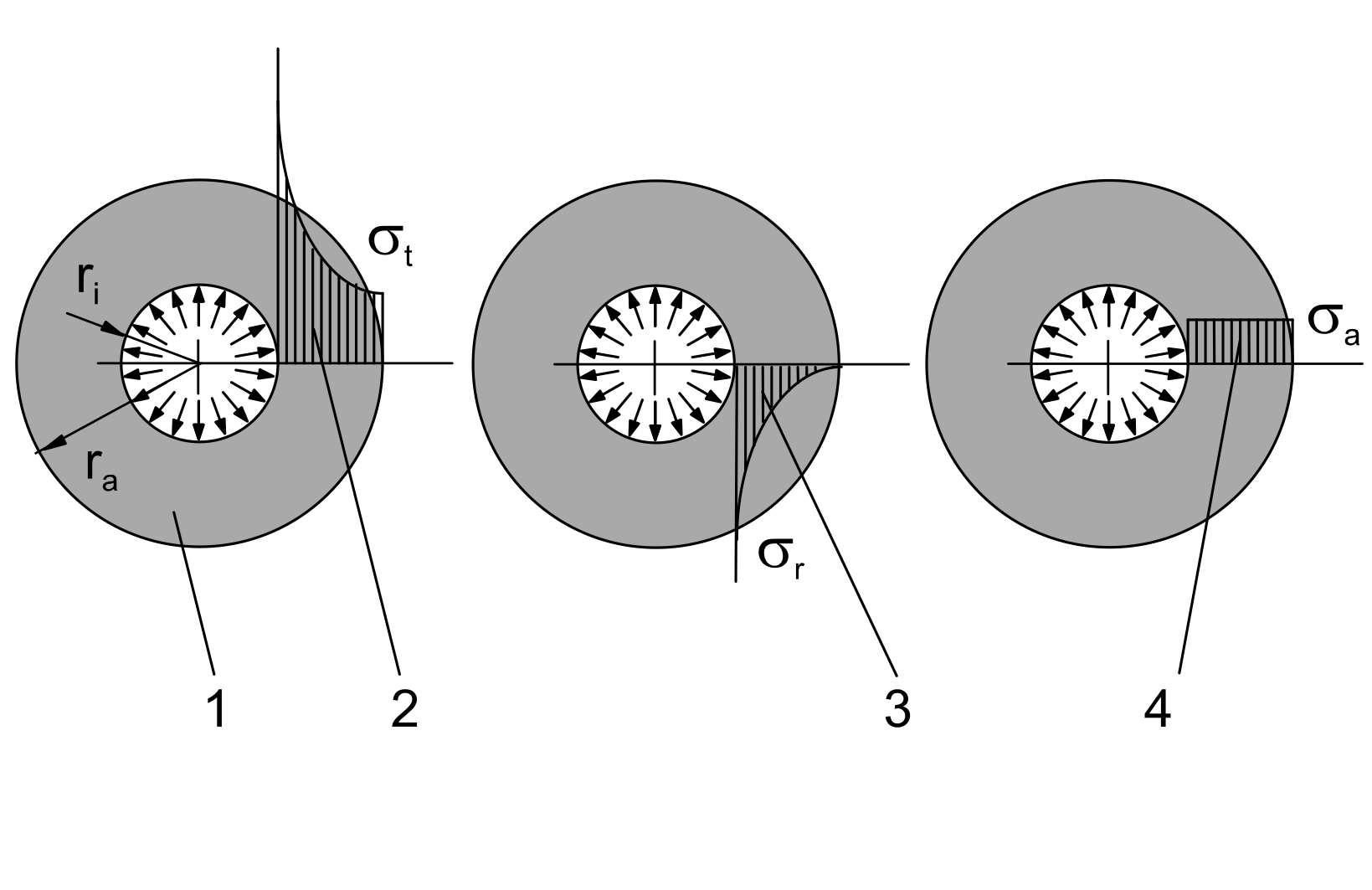

La contrainte triaxiale dans la paroi du réservoir est représentée graphiquement à l´ aide du cercle de Mohr des contraintes.

Les contraintes normales sont calculées à l´ aide de la loi d´élasticité à partir des déformations mesurées.



Contenu didactique / Essais


- mesure des déformations à l´ aide de jauges de contrainte

- application du cercle de Mohr des contraintes pour la contrainte triaxiale

- détermination de la répartition des contraintes normales dans le sens

-- radial, tangentiel et axial

- étude des rapports entre les déformations, la pression et les contraintes dans l´état de contrainte triaxiale



Les grandes lignes

- contraintes normales d´ un réservoir soumis à une pression intérieure

- réservoir avec application de jauges de contrainte sur la surface et dans la paroi

- contrainte triaxiale dans la paroi du réservoir



Caractéristiques techniques


Réservoir en aluminium

- longueur: 300mm

- diamètre: Ø=140mm

- épaisseur de paroi: 50mm

- pression intérieure: max. 7N/mm^2^ (70bar)





Application de jauges de contrainte

- 11 jauges de contrainte: demi-ponts, 350Ohm

- facteur k: 2,00 ±1%

- tension d´ alimentation: 10V



Manomètre

- 0...100bar

- précision: classe 1,0



Informations logistiques
Dimensions et poids

Lxlxh: 700x350x330mm

Poids: env. 32kg



Liste de livraison

1 appareil d´ essai

1 documentation didactique
