Pour lanalyse expérimentale des contraintes, on utilise des jauges de contrainte pour déterminer les contraintes présentes dans les composants et les constructions.
Les contraintes maximales constituent des grandeurs déterminantes pour la construction, et permettent de définir les dimensions dun composant.
La technique de mesure basée sur la jauge de contrainte fournit les valeurs de mesure des déformations, qui sont requises pour calculer les contraintes mécaniques.

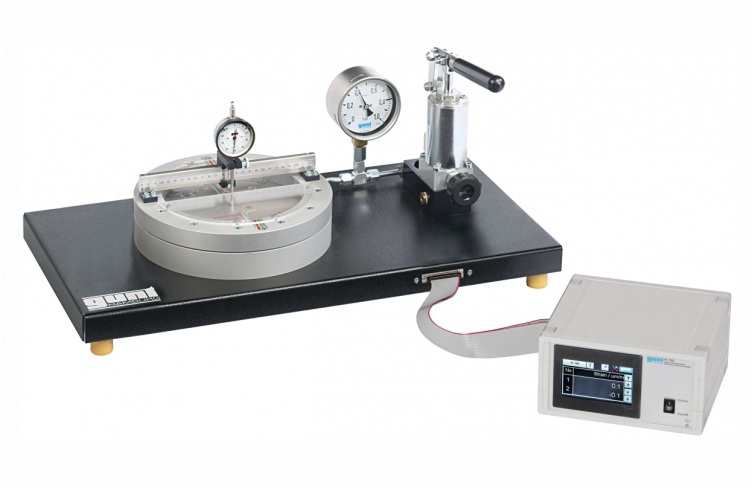

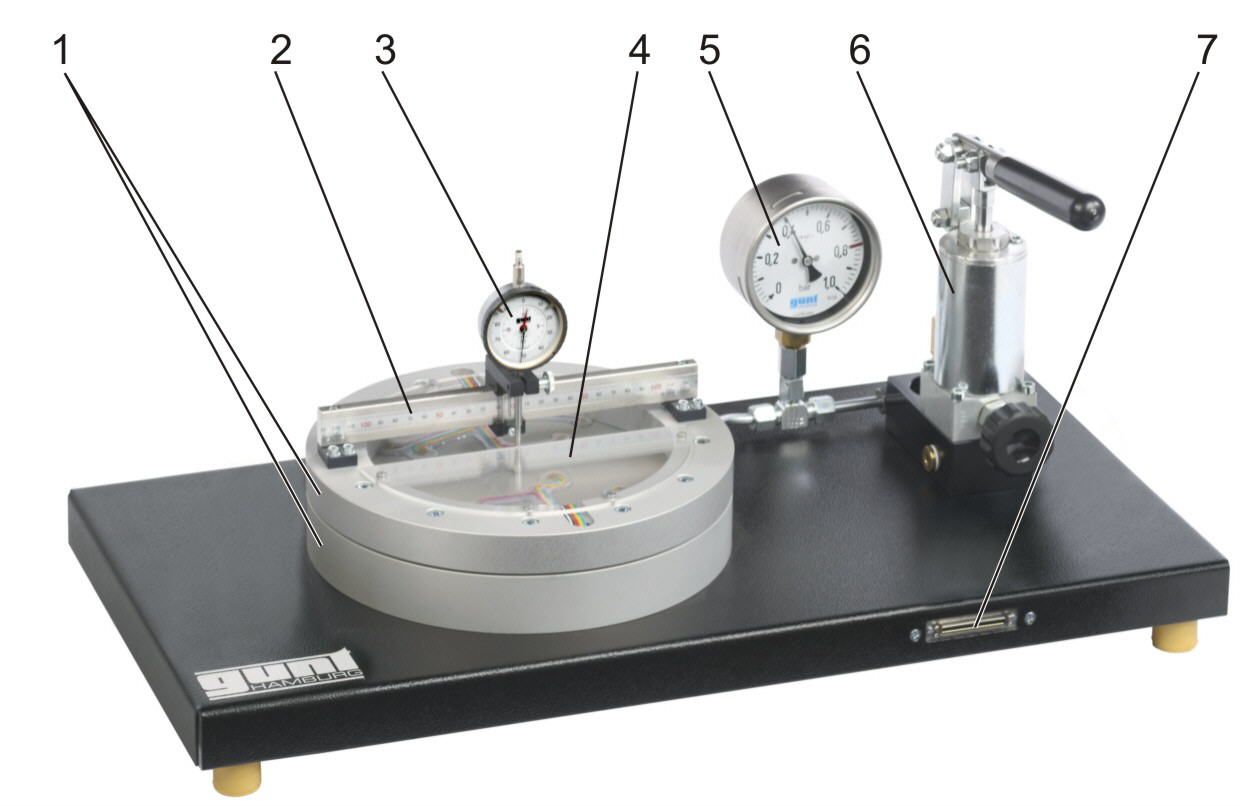

Lappareil dessai FL 120 permet de mesurer le fléchissement et la déformation dun disque circulaire soumis à différentes contraintes de compression.
À cet effet, un disque circulaire mince, également appelé diaphragme, est fermement serré et soumis à une compression.
Un cylindre à commande manuelle avec piston génère une pression dans un système hydraulique sans entretien.
Cette pression saffiche sur un manomètre. Les déformations à la surface du diaphragme sont enregistrées par des jauges de contrainte.

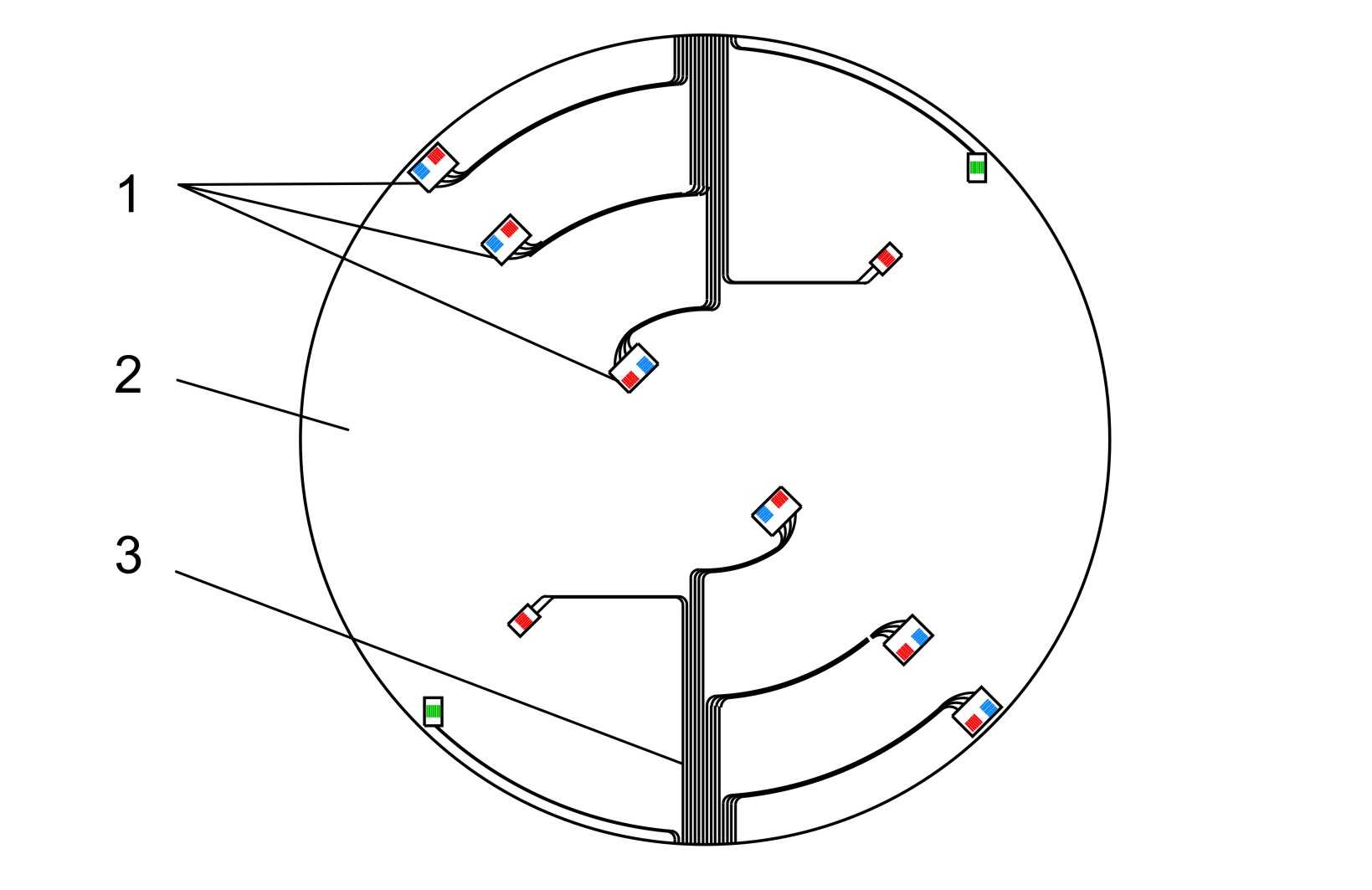

La disposition des jauges de contrainte à des emplacements optimaux offre un bon aperçu de la courbe des contraintes sur le disque circulaire.
Les contraintes maximales qui apparaissent sont calculées à laide de la loi délasticité.
Les valeurs de mesure des jauges de contrainte sont enregistrées et affichées à laide de lamplificateur de mesure FL 152.

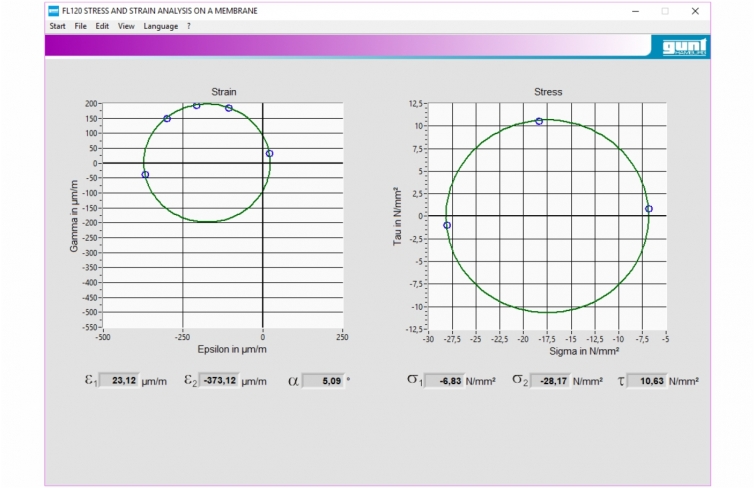

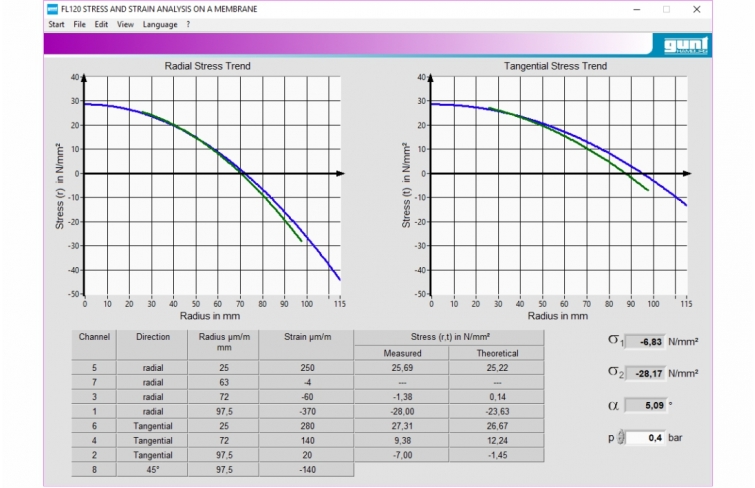

Afin de faciliter linterprétation de lessai et de la représenter de manière explicite, il est possible de sauvegarder les valeurs de mesure dans le logiciel dapplication.
Dans le même temps, on mesure le fléchissement du diaphragme à laide dun comparateur à cadran.
Le comparateur à cadran peut être déplacé sur une traverse et permet deffectuer des mesures sur chaque rayon souhaité.

Techniques > Mécanique > Résistance des matériaux > Analyse de contraintes

Poids: 25 Kg
Delai de livraison estimé : 5 semaines
