Ref: EWTGUSE130
SE 130 Forces dans un treillis type Howe (Réf. 022.13000)
Treillis supplémentaire type Warren disponible pour l’extension du programme d’essai (SE130.01)
Comme construction légère avec rigidité élevée, les treillis trouve principalement leur application dans la construction de halles, de ponts, de grue et de pylône.
Un treillis est un assemblage de barres formant une triangulation où certaines parties de l'assemblage sont mises en compression et d'autres parties en tension, mais pas à la flexion.
Le montage SE 130 permet d´ effectuer des essais sur treillis plans avec une bonne précision de mesure et une représentation claire des résultats à l´ aide du logiciel.

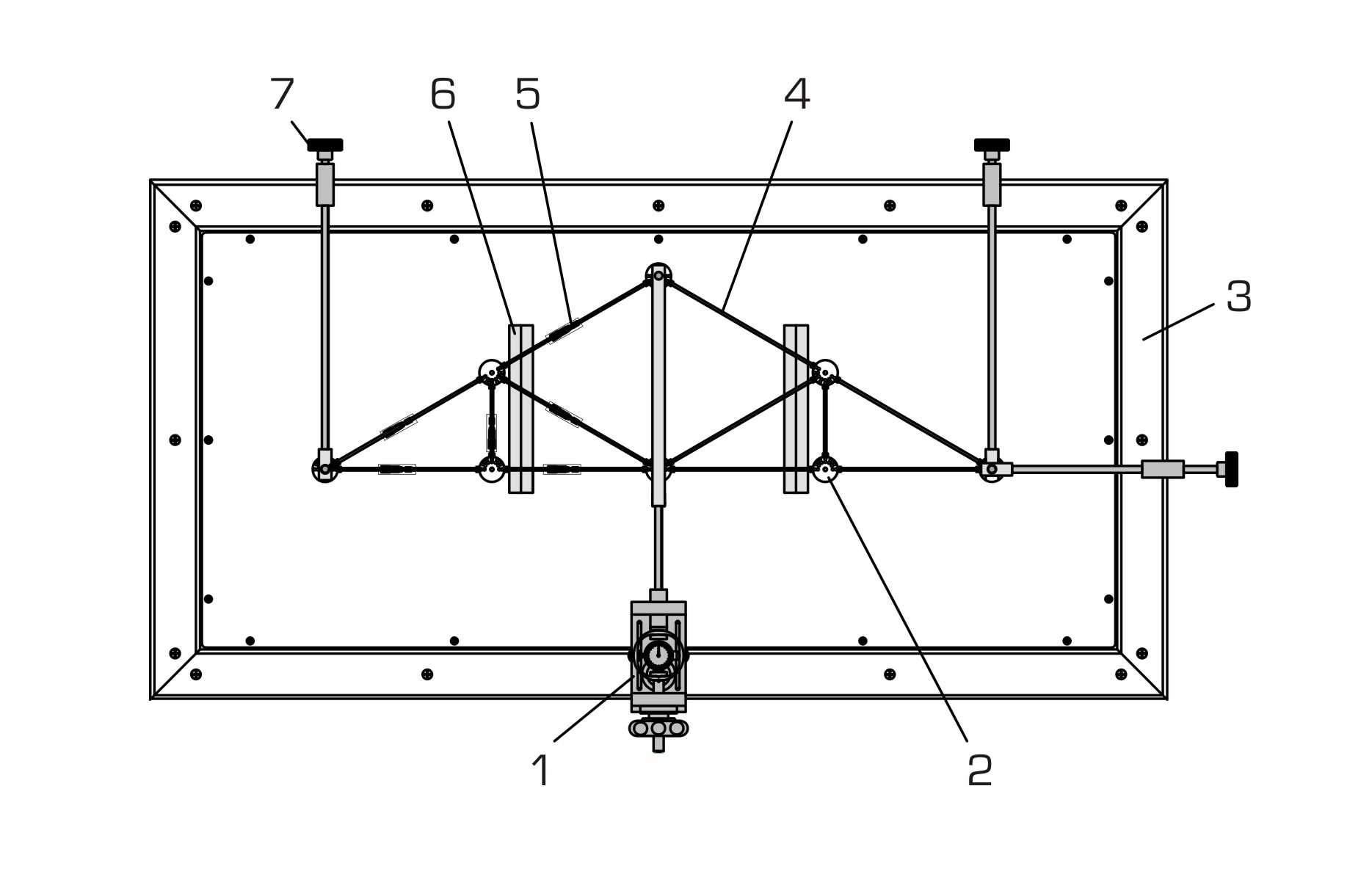

Le treillis monté est posé horizontalement sur le bâti. Le raccordement des barres est "articulé" à l´ aide de disques de jonction.
Dès lors, notre treillis peut être considéré comme idéal. La création de la force extérieure s´ effectue à l´ aide d´ une vis filetée.
L´ application de la force peut s´ effectuer dans diverses directions et à différents endroits.
Les forces créées au niveau des barres du treillis sont enregistrées à l´ aide de technique de mesure basée sur la jauge de contrainte.
Tous les points de mesure sont regroupés dans un boîtier de raccordement.
Le raccordement à l´ amplificateur de mesure FL 152 s´ effectue à partir de ce boîtier.
Le logiciel permet de gérer les données de mesure et de représenter graphiquement les efforts dans la barre. Le logiciel dispose d´ une fonction d´ aide étendue.
Un treillis supplémentaire est disponible pour l´ extension du programme d´ essai (elément disponible: SE 130.01, type Warren).
Un treillis est un assemblage de barres formant une triangulation où certaines parties de l'assemblage sont mises en compression et d'autres parties en tension, mais pas à la flexion.
Le montage SE 130 permet d´ effectuer des essais sur treillis plans avec une bonne précision de mesure et une représentation claire des résultats à l´ aide du logiciel.
Le treillis monté est posé horizontalement sur le bâti. Le raccordement des barres est "articulé" à l´ aide de disques de jonction.
Dès lors, notre treillis peut être considéré comme idéal. La création de la force extérieure s´ effectue à l´ aide d´ une vis filetée.
L´ application de la force peut s´ effectuer dans diverses directions et à différents endroits.
Les forces créées au niveau des barres du treillis sont enregistrées à l´ aide de technique de mesure basée sur la jauge de contrainte.
Tous les points de mesure sont regroupés dans un boîtier de raccordement.
Le raccordement à l´ amplificateur de mesure FL 152 s´ effectue à partir de ce boîtier.
Le logiciel permet de gérer les données de mesure et de représenter graphiquement les efforts dans la barre. Le logiciel dispose d´ une fonction d´ aide étendue.
Un treillis supplémentaire est disponible pour l´ extension du programme d´ essai (elément disponible: SE 130.01, type Warren).
Contenu didactique / Essais
- mesure des efforts dans la barre d´ un treillis plan, type Howe
- dépendance des efforts dans la barre de la force extérieure
-- intensité, direction, point d´ application
- comparaison des résultats de mesure avec des méthodes de résolution mathématiques et graphiques

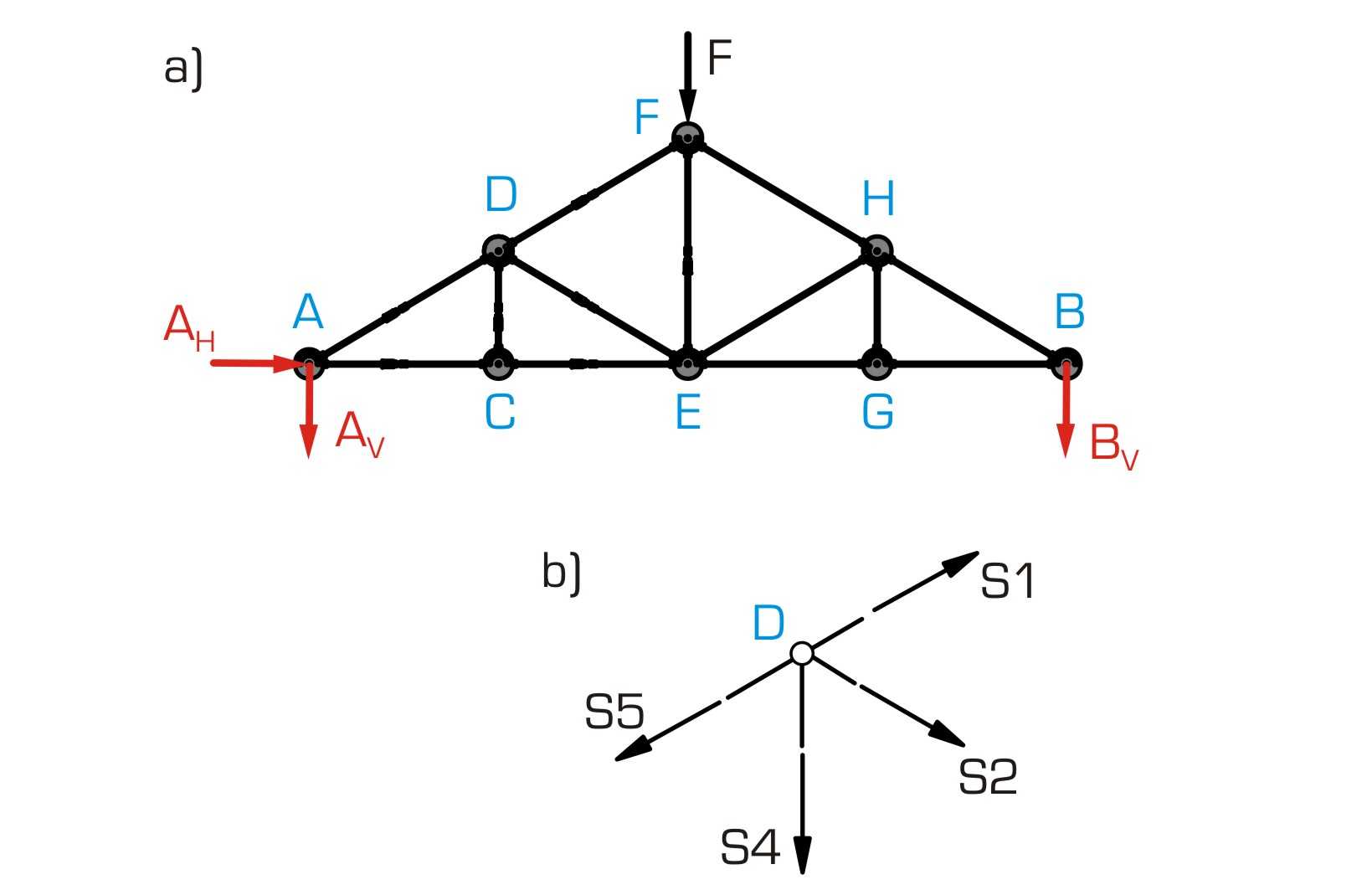

-- méthode des n\'9cuds
-- méthode des sections de Ritter
-- épure de Cremona
- principe de base: mesure des forces à l´ aide de la technique de mesure basée sur la jauge de contrainte
Les grandes lignes
- mesure des efforts dans la barre d´ un treillis plan, type Howe
- mesure des efforts dans la barre à l´ aide de technique de mesure basée sur la jauge de contrainte

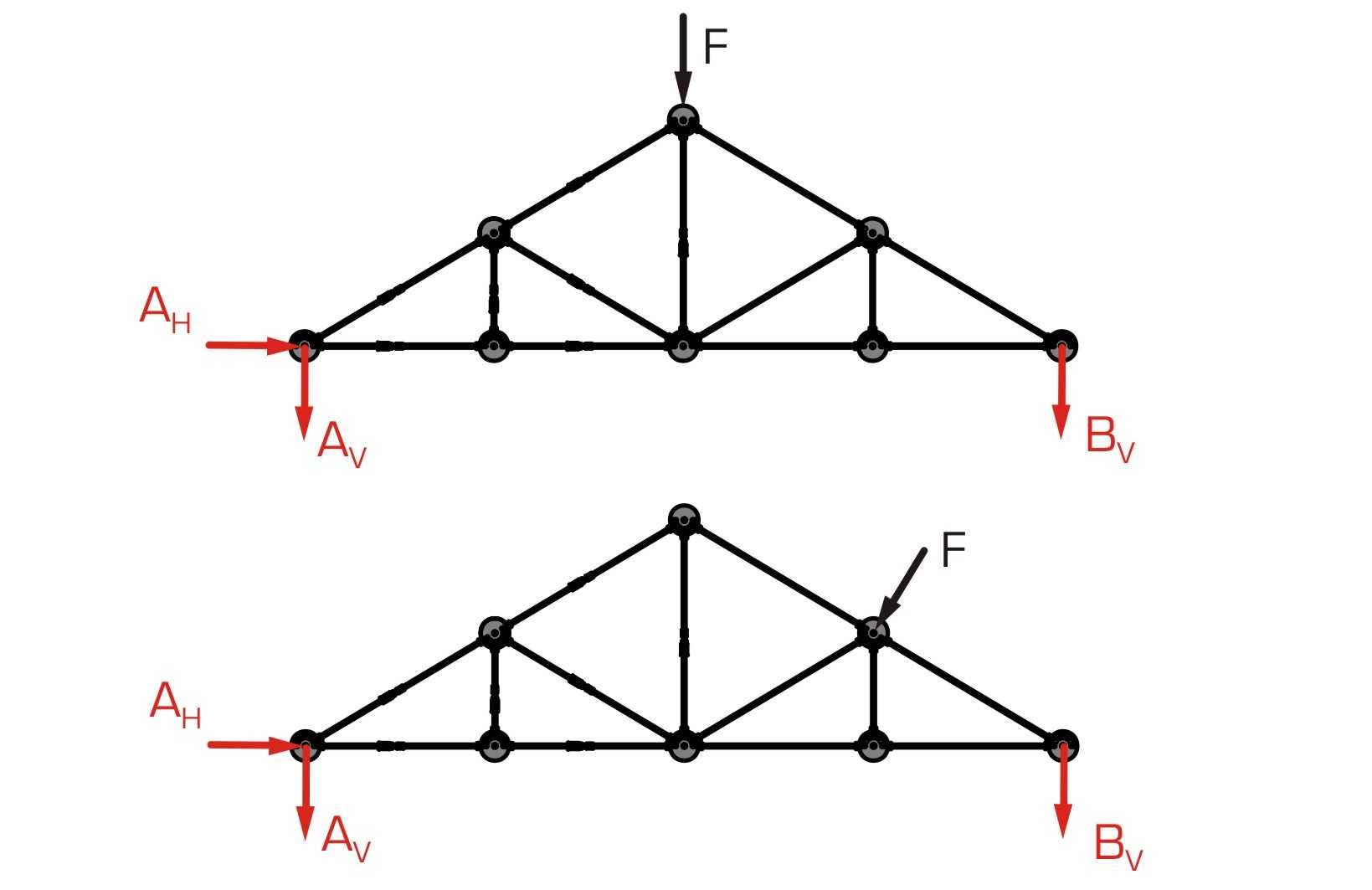

- la charge extérieure peut être appliquée sous différents angles d´ application
- mesure des efforts dans la barre d´ un treillis plan, type Howe
- dépendance des efforts dans la barre de la force extérieure
-- intensité, direction, point d´ application
- comparaison des résultats de mesure avec des méthodes de résolution mathématiques et graphiques
-- méthode des n\'9cuds
-- méthode des sections de Ritter
-- épure de Cremona
- principe de base: mesure des forces à l´ aide de la technique de mesure basée sur la jauge de contrainte
Les grandes lignes
- mesure des efforts dans la barre d´ un treillis plan, type Howe
- mesure des efforts dans la barre à l´ aide de technique de mesure basée sur la jauge de contrainte
- la charge extérieure peut être appliquée sous différents angles d´ application
Caractéristiques techniques
Treillis: type Howe
- section des barres: 10x3mm, acier inoxydable
- longueur de barre: 115,5, 200, 231mm
- charge extérieure: max. 500N
- barres: 13, dont 7 barres avec points de mesure
Dispositif de charge avec dynamomètre à cadran
- force de traction: max. 600N
- course: 30mm
Disques de jonction: 8
Angle entre barres: 30º, 45º
Treillis: type Howe
- section des barres: 10x3mm, acier inoxydable
- longueur de barre: 115,5, 200, 231mm
- charge extérieure: max. 500N
- barres: 13, dont 7 barres avec points de mesure
Dispositif de charge avec dynamomètre à cadran
- force de traction: max. 600N
- course: 30mm
Disques de jonction: 8
Angle entre barres: 30º, 45º
Informations logistiques
Dimensions et poids
Lxlxh: 1220x620x250mm (bâti)
Lxlxh: 850x265x15mm (treillis type Howe)
Poids: env. 43kg
Liste de livraison
1 bâti
1 treillis type Howe
1 dispositif de charge
1 boîtier de raccordement pour jauge de contrainte
1 câble plat
1 documentation didactique
Lxlxh: 1220x620x250mm (bâti)
Lxlxh: 850x265x15mm (treillis type Howe)
Poids: env. 43kg
Liste de livraison
1 bâti
1 treillis type Howe
1 dispositif de charge
1 boîtier de raccordement pour jauge de contrainte
1 câble plat
1 documentation didactique
Poids: 43 Kg Delai de livraison estimé : 18 semaines
