Ref: EWTGUSE200.21
SE 200.21 MEC Appui avec module électronique d'acquisition des données pour SE 200 (Réf. 022.2002)
avec représentation des valeurs de mesure; mesure des forces dans les directions x et y
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La construction de treillis et de ponts nécessite un support qui supporte le poids propre de la construction ainsi que les charges supplémentaires.
L´ appui SE 200.21 remplit cette fonction dans la série MEC Line et peut être utilisé pour différents essais en combinaison avec d´ autres accessoires.
Il fait partie des composants intelligents et communicants.
L´ appui peut être monté horizontalement ou verticalement à différentes positions dans le bâti de montage SE 200.
La transmission des données et l´ alimentation électrique des composants intelligents s´ effectuent directement et sans fil par le bâti de montage.
L´ appui est équipé d´ un module électronique.

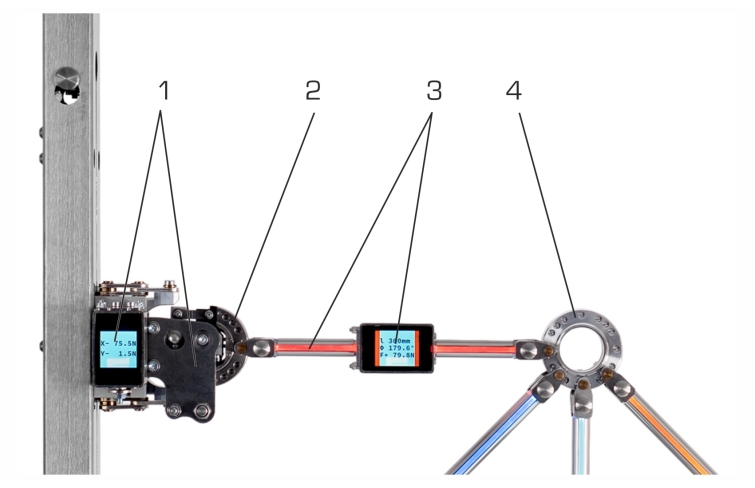

Lors des essais, les forces agissant dans les directions x et y sont mesurées et représentées directement sur l´ appui ainsi que dans le logiciel GUNT comme valeurs de mesure.
Une mesure d´ angle intégrée est utilisée pour déterminer la position de montage.
Le logiciel GUNT identifie la position et l´ emplacement des appuis installés et réagit dynamiquement aux changements.
La visualisation dans le logiciel correspond toujours à l´ essai réellement construit.
L´é valuation des valeurs de mesure se fait en temps réel.
L´ appui est disposé de manière ordonnée et bien protégé dans un système de rangement.
Contenu didactique/essais
d\fs16\lang1036 La construction de treillis et de ponts nécessite un support qui supporte le poids propre de la construction ainsi que les charges supplémentaires.
L´ appui SE 200.21 remplit cette fonction dans la série MEC Line et peut être utilisé pour différents essais en combinaison avec d´ autres accessoires.
Il fait partie des composants intelligents et communicants.
L´ appui peut être monté horizontalement ou verticalement à différentes positions dans le bâti de montage SE 200.
La transmission des données et l´ alimentation électrique des composants intelligents s´ effectuent directement et sans fil par le bâti de montage.
L´ appui est équipé d´ un module électronique.
Lors des essais, les forces agissant dans les directions x et y sont mesurées et représentées directement sur l´ appui ainsi que dans le logiciel GUNT comme valeurs de mesure.
Une mesure d´ angle intégrée est utilisée pour déterminer la position de montage.
Le logiciel GUNT identifie la position et l´ emplacement des appuis installés et réagit dynamiquement aux changements.
La visualisation dans le logiciel correspond toujours à l´ essai réellement construit.
L´é valuation des valeurs de mesure se fait en temps réel.
L´ appui est disposé de manière ordonnée et bien protégé dans un système de rangement.
Contenu didactique/essais
Contenu didactique / Essais
Les grandes lignes
- composant intelligent et communicant avec mesure des forces
- mesure d´ angle intégrée pour déterminer la position de montage
- plug&play: connexion sans fil et numérique des composants, identification automatique avec position et alignement
Caractéristiques techniques
Appui
- positions de montage dans le SE 200 MEC \endash Frame: 10
- positions de raccordement pour les barres, etc.
Plages de mesure
force: 2x 0...200N
- composant intelligent et communicant avec mesure des forces
- mesure d´ angle intégrée pour déterminer la position de montage
- plug&play: connexion sans fil et numérique des composants, identification automatique avec position et alignement
Caractéristiques techniques
Appui
- positions de montage dans le SE 200 MEC \endash Frame: 10
- positions de raccordement pour les barres, etc.
Plages de mesure
force: 2x 0...200N
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x200mm (système de rangement)
Poids: env. 5kg (total)
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line
Lxlxh: 600x400x200mm (système de rangement)
Poids: env. 5kg (total)
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line
Poids: 5 Kg Delai de livraison estimé : 16 semaines
