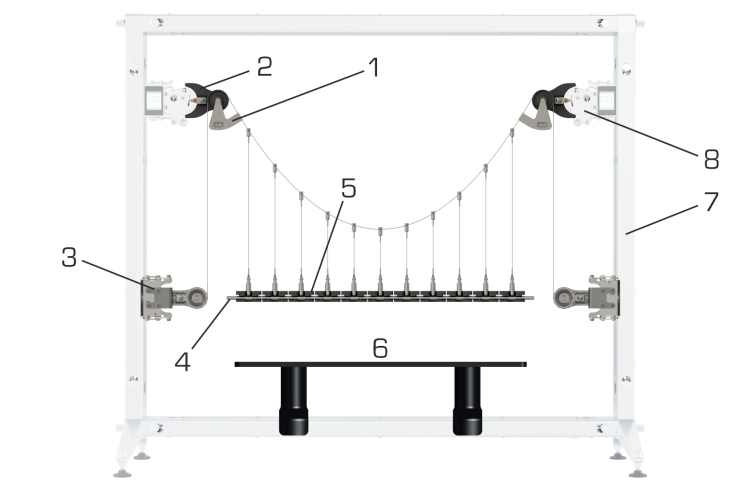

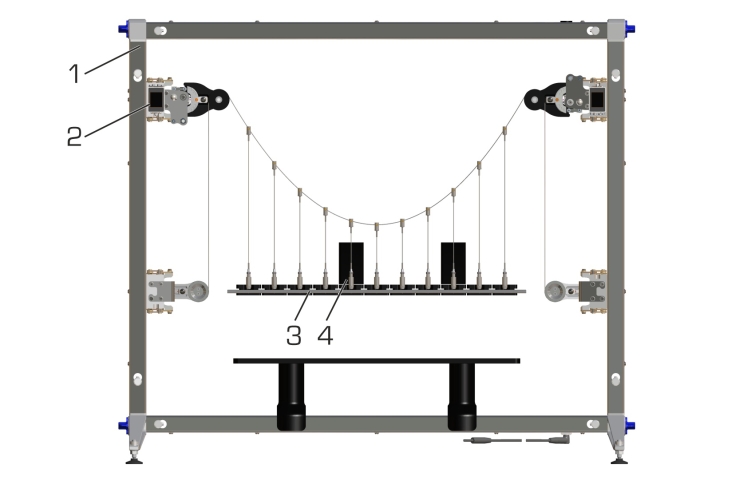

SE 200.02 MEC Forces au niveau d’un pont suspendu pour SE 200 (Réf. 022.20002)

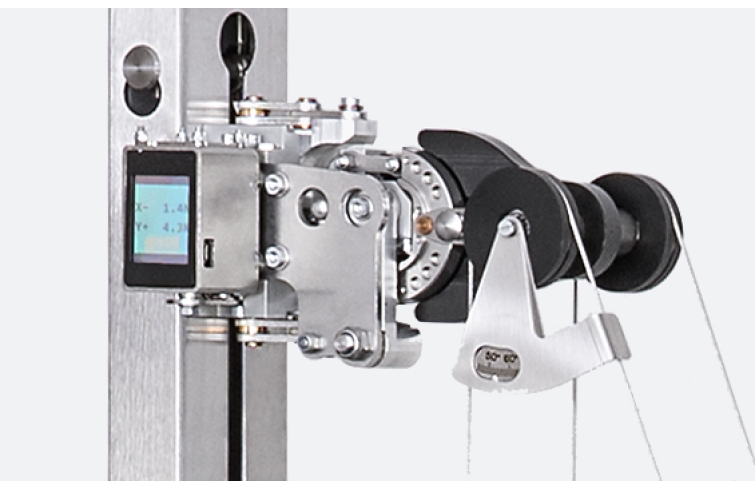

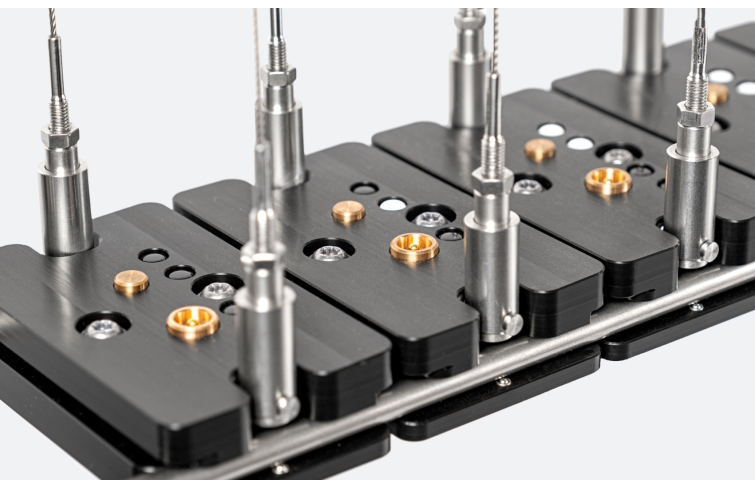

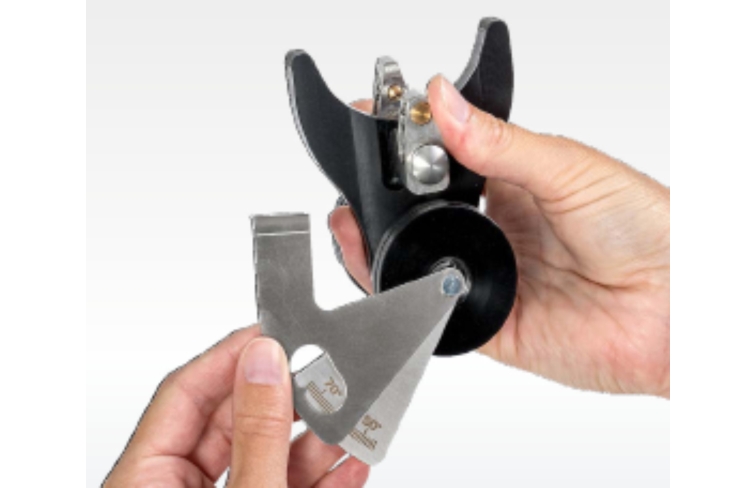

Force du câble porteur, moments de flexion dans la route; essais avec une route rigide ou flexible
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les treillis sont des constructions à barres dans lesquelles les barres sont uniquement sollicitées en pression ou en traction, mais pas en flexion.
Le SE 200.01 contient différentes barres intelligentes et communicantes, équipées de modules électroniques pour l´ acquisition des données et la représentation des valeurs de mesure.
Le dispositif d´ essai est monté dans le bâti de montage SE 200.
La transmission des données et l´ alimentation électrique des composants intelligents se font directement et sans fil via le bâti de montage en acier inoxydable.
Les barres sont reliées de manière articulée à des disques de jonction et ne sont sollicitées qu´ en pression ou en traction.
Le système à clic assure un enclenchement facile dans les disques de jonction.
Étant donné qu´ aucun moment n´ est transmis dans les disques de jonction, ils peuvent être considérés comme sans frottement. Les treillis peuvent ainsi être considérés comme des treillis idéaux.
Des accessoires tels que l´ appui, la charge verticale, l´ unité de charge ainsi que d´ autres barres sont disponibles pour le montage et l´ expérimentation libre.
Il est ainsi possible de réaliser des ponts, des treillis d´ angle, des treillis de grande taille et des treillis hyperstatiques.

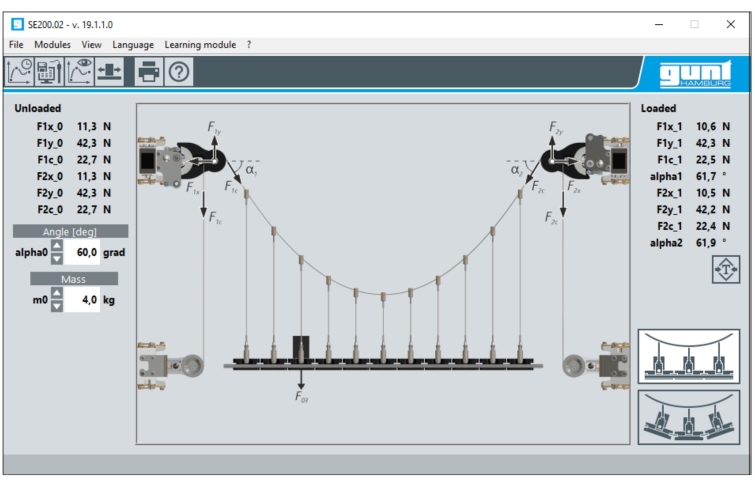

Dans le cadre des essais, toutes les forces du treillis plan (barres, appuis, charges) sont mesurées et représentées directement sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeurs de mesure et de coloration.
Le déplacement calculé peut être démontré et amplifié dans le logiciel.
L´ accessoire mesure de la distance permet de mesurer et de comparer le déplacement en n´ importe quel point.
Le logiciel GUNT identifie la position et l´ emplacement des barres installées ainsi que les forces extérieures et réagit dynamiquement aux modifications.
L´ algorithme de la topologie GUNT garantit que la visualisation dans le logiciel correspond toujours au treillis réellement construit.
L´é valuation des valeurs de mesure se fait en temps réel et peut être directement comparée aux valeurs calculées (MEF ou méthode des éléments finis).
Tous les composants sont bien ordonnés et bien protégés dans un système de rangement.
Contenu didactique/essais
- mesure des efforts dans la barre dans un treillis plan isostatique et un treillis plan hyperstatique
- dépendance des efforts dans la barre par rapport à la force extérieure
d\fi720 montant, direction, point d´ attaque
mesure et détermination des réactions des appuis
d - comparaison de la théorie et de la pratique: comparaison des résultats de mesure avec des méthodes de résolution mathématiques
d\fi720 méthode des n\f2\u339?uds
méthode des sections de Ritter
MEF ou méthode des éléments finis
d - principe de base: mesure des forces à l´ aide d´ extensomètres
- les accessoires de la MEC Line peuvent être combinés de façon modulaire pour réaliser les montages et étendre le périmètre des essais
- cours d´ apprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès d´ apprentissage assuré grâce aux feuilles de travail numériques du GUNT Media Center
d\fs16\lang1036 Les treillis sont des constructions à barres dans lesquelles les barres sont uniquement sollicitées en pression ou en traction, mais pas en flexion.
Le SE 200.01 contient différentes barres intelligentes et communicantes, équipées de modules électroniques pour l´ acquisition des données et la représentation des valeurs de mesure.
Le dispositif d´ essai est monté dans le bâti de montage SE 200.
La transmission des données et l´ alimentation électrique des composants intelligents se font directement et sans fil via le bâti de montage en acier inoxydable.
Les barres sont reliées de manière articulée à des disques de jonction et ne sont sollicitées qu´ en pression ou en traction.
Le système à clic assure un enclenchement facile dans les disques de jonction.
Étant donné qu´ aucun moment n´ est transmis dans les disques de jonction, ils peuvent être considérés comme sans frottement. Les treillis peuvent ainsi être considérés comme des treillis idéaux.
Des accessoires tels que l´ appui, la charge verticale, l´ unité de charge ainsi que d´ autres barres sont disponibles pour le montage et l´ expérimentation libre.
Il est ainsi possible de réaliser des ponts, des treillis d´ angle, des treillis de grande taille et des treillis hyperstatiques.
Dans le cadre des essais, toutes les forces du treillis plan (barres, appuis, charges) sont mesurées et représentées directement sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeurs de mesure et de coloration.
Le déplacement calculé peut être démontré et amplifié dans le logiciel.
L´ accessoire mesure de la distance permet de mesurer et de comparer le déplacement en n´ importe quel point.
Le logiciel GUNT identifie la position et l´ emplacement des barres installées ainsi que les forces extérieures et réagit dynamiquement aux modifications.
L´ algorithme de la topologie GUNT garantit que la visualisation dans le logiciel correspond toujours au treillis réellement construit.
L´é valuation des valeurs de mesure se fait en temps réel et peut être directement comparée aux valeurs calculées (MEF ou méthode des éléments finis).
Tous les composants sont bien ordonnés et bien protégés dans un système de rangement.
Contenu didactique/essais
- mesure des efforts dans la barre dans un treillis plan isostatique et un treillis plan hyperstatique
- dépendance des efforts dans la barre par rapport à la force extérieure
d\fi720 montant, direction, point d´ attaque
mesure et détermination des réactions des appuis
d - comparaison de la théorie et de la pratique: comparaison des résultats de mesure avec des méthodes de résolution mathématiques
d\fi720 méthode des n\f2\u339?uds
méthode des sections de Ritter
MEF ou méthode des éléments finis
d - principe de base: mesure des forces à l´ aide d´ extensomètres
- les accessoires de la MEC Line peuvent être combinés de façon modulaire pour réaliser les montages et étendre le périmètre des essais
- cours d´ apprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès d´ apprentissage assuré grâce aux feuilles de travail numériques du GUNT Media Center
Contenu didactique / Essais
Les grandes lignes
- construction sans fil de treillis avec des barres et des accessoires intelligents et communicants
- valeurs de mesure et représentation en couleur de la force directement sur la barre et dans le logiciel
- système à clic pour un montage et une transformation simples
- identification automatique dans le logiciel GUNT et affectation des barres et des accessoires
Caractéristiques techniques
Barres avec modules électroniques
1x extension de barre, réglable en longueur
2x 424mm
4x 300mm
1x 259mm
par barre: 2x LED pour colorée de la force
par barre: affichage de la force mesurée et de la position angulaire
Disques de jonction
nombre: 3
positions de raccordement à l´ extérieur: 16
positions de raccordement à l´ intérieur: 1
Plages de mesure
force: 0...200N
angle: 0...180º
- construction sans fil de treillis avec des barres et des accessoires intelligents et communicants
- valeurs de mesure et représentation en couleur de la force directement sur la barre et dans le logiciel
- système à clic pour un montage et une transformation simples
- identification automatique dans le logiciel GUNT et affectation des barres et des accessoires
Caractéristiques techniques
Barres avec modules électroniques
1x extension de barre, réglable en longueur
2x 424mm
4x 300mm
1x 259mm
par barre: 2x LED pour colorée de la force
par barre: affichage de la force mesurée et de la position angulaire
Disques de jonction
nombre: 3
positions de raccordement à l´ extérieur: 16
positions de raccordement à l´ intérieur: 1
Plages de mesure
force: 0...200N
angle: 0...180º
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x200mm (système de rangement)
Poids: env. 8kg (total)
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line, PC avec Windows recommandé
Lxlxh: 600x400x200mm (système de rangement)
Poids: env. 8kg (total)
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line, PC avec Windows recommandé
