SE 200.05 MEC Forces du câble et poulies pour SE 200 (Réf. 022.20005)
Montage et fonctionnement de 2 poulies différentes, 2 variantes de montage possibles par poulie
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les poulies permettent de soulever des charges lourdes et sont utilisées par exemple sur les grues.
Le SE 200.05 permet, associé à d´ autres accessoires de la série MEC Line, de réaliser des montages expérimentaux intelligents et assistés numériquement sur des poulies.
L´ essai comprend 2 poulies de conception différente avec des câbles porteurs intelligents et communicants, équipées de modules électroniques pour l´ acquisition des données et la représentation des valeurs de mesure.

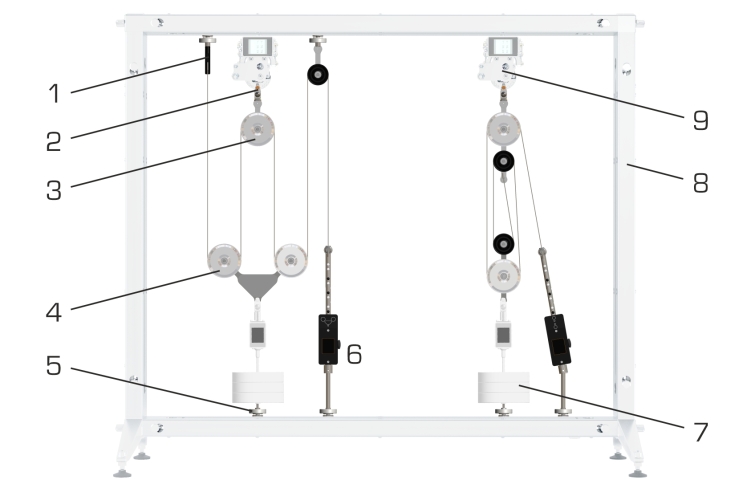

Le dispositif d´ essai est monté dans le bâti de montage SE 200.
La transmission des données et l´ alimentation électrique des composants intelligents s´ effectuent directement et sans fil par le bâti de montage en acier inoxydable.
Les poulies présentent le même rapport de transmission et peuvent être étudiées en même temps.
Le rapport de transmission est déterminé par le nombre de brins de câble et de poulies de renvoi utilisés.

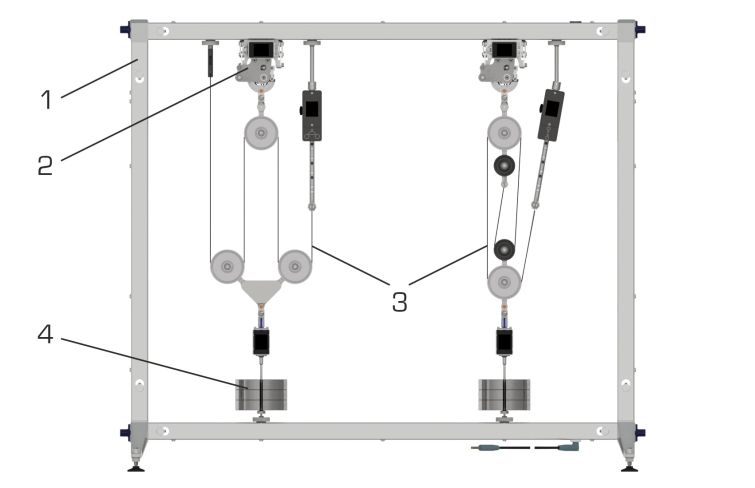

Chaque poulie permet de réaliser 2 variantes de montage.
La mesure des forces, angles et déplacements sur le câble porteur dispose de 5 points d´ enclenchement pour l´ ajustage de hauteurs différentes.
Le système à clic assure un enclenchement facile des composants.
Des accessoires tels que des appuis et des charges verticales sont disponibles pour le montage.
L´ application d´ une charge sur les poulies est assurée respectivement par une charge verticale au niveau de la poulie de renvoi inférieure.
Dans le cadre des essais, on mesure les forces, angles et trajectoires au niveau des câbles porteurs.
Puis ces mesures sont représentées directement sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeurs de mesure.

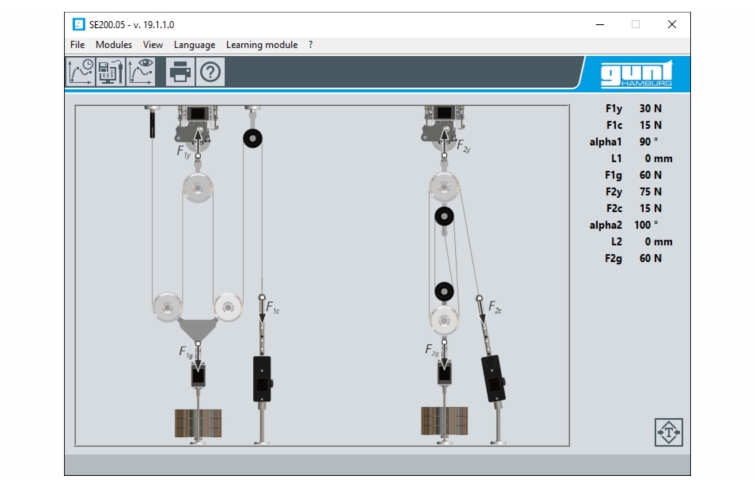

Le logiciel GUNT identifie et affiche la position et l´ emplacement des câbles porteurs installés ainsi que les réactions des appuis.
De même, les hauteurs de levage et les charges verticales utilisées sont représentées.
Le logiciel GUNT réagit de manière dynamique aux modifications.
La visualisation dans le logiciel correspond toujours aux poulies réellement construites.
L´é valuation des valeurs de mesure se fait en temps réel.
Tous les composants sont disposés de manière ordonnée et bien protégés dans un système de rangement.
Contenu didactique/essais
d\fs16\lang1036 Les poulies permettent de soulever des charges lourdes et sont utilisées par exemple sur les grues.
Le SE 200.05 permet, associé à d´ autres accessoires de la série MEC Line, de réaliser des montages expérimentaux intelligents et assistés numériquement sur des poulies.
L´ essai comprend 2 poulies de conception différente avec des câbles porteurs intelligents et communicants, équipées de modules électroniques pour l´ acquisition des données et la représentation des valeurs de mesure.
Le dispositif d´ essai est monté dans le bâti de montage SE 200.
La transmission des données et l´ alimentation électrique des composants intelligents s´ effectuent directement et sans fil par le bâti de montage en acier inoxydable.
Les poulies présentent le même rapport de transmission et peuvent être étudiées en même temps.
Le rapport de transmission est déterminé par le nombre de brins de câble et de poulies de renvoi utilisés.
Chaque poulie permet de réaliser 2 variantes de montage.
La mesure des forces, angles et déplacements sur le câble porteur dispose de 5 points d´ enclenchement pour l´ ajustage de hauteurs différentes.
Le système à clic assure un enclenchement facile des composants.
Des accessoires tels que des appuis et des charges verticales sont disponibles pour le montage.
L´ application d´ une charge sur les poulies est assurée respectivement par une charge verticale au niveau de la poulie de renvoi inférieure.
Dans le cadre des essais, on mesure les forces, angles et trajectoires au niveau des câbles porteurs.
Puis ces mesures sont représentées directement sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeurs de mesure.
Le logiciel GUNT identifie et affiche la position et l´ emplacement des câbles porteurs installés ainsi que les réactions des appuis.
De même, les hauteurs de levage et les charges verticales utilisées sont représentées.
Le logiciel GUNT réagit de manière dynamique aux modifications.
La visualisation dans le logiciel correspond toujours aux poulies réellement construites.
L´é valuation des valeurs de mesure se fait en temps réel.
Tous les composants sont disposés de manière ordonnée et bien protégés dans un système de rangement.
Contenu didactique/essais
Contenu didactique / Essais
Les grandes lignes
Caractéristiques techniques
Poulies:
- rapport de transmission: 1:4
- points de butée pour le câble porteur: 2
- points d´ arrêt: 5
- distance entre les points d´ arrêt: 33mm
Plages de mesure
2x mesure de la force: 0...200N
2x équerre: 0...360º
2x points d´ arrêt: 5
Caractéristiques techniques
Poulies:
- rapport de transmission: 1:4
- points de butée pour le câble porteur: 2
- points d´ arrêt: 5
- distance entre les points d´ arrêt: 33mm
Plages de mesure
2x mesure de la force: 0...200N
2x équerre: 0...360º
2x points d´ arrêt: 5
Informations logistiques
Dimensions et poids
Lxlxh: 800x600x200mm (système de rangement)
Poids: env. 12kg (total)
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line, PC avec Windows recommandé
Lxlxh: 800x600x200mm (système de rangement)
Poids: env. 12kg (total)
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line, PC avec Windows recommandé
