Ref: EWTGUTM200
TM 200 Principes de base du frottement mécanique
Corps de frottement fixe, plaque de frottement déplacée de manière uniforme
Lappareil permet deffectuer des essais de base sur le frottement dadhérence et le frottement de glissement.

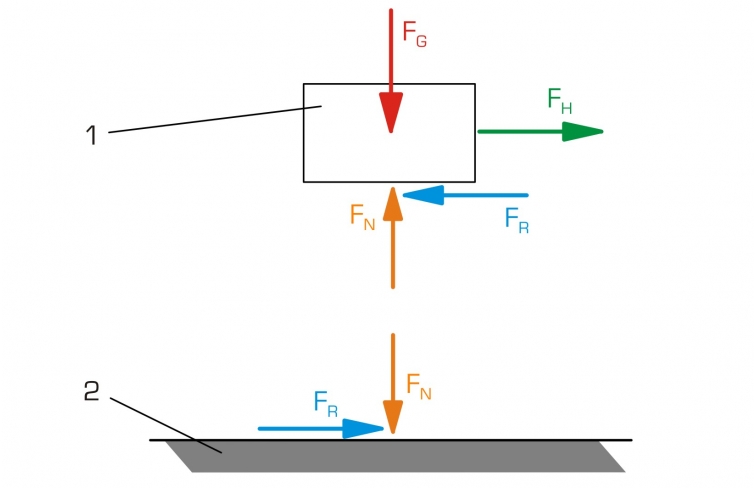

Deux corps solides sont déplacés lun par rapport à lautre de manière uniforme.
On mesure les forces de frottement qui apparaissent.
Le corps de frottement observé est relié à un dynamomètre à cadran.
Il reste au repos.
Le support de frottement est entraîné par un moteur et glisse en dessous du corps de frottement.
Deux vitesses de glissement peuvent être sélectionnées. Pour modifier la force normale, on utilise des poids supplémentaires.
Les pièces sont disposées de manière claire, et protégées dans un système de rangement.
Deux corps solides sont déplacés lun par rapport à lautre de manière uniforme.
On mesure les forces de frottement qui apparaissent.
Le corps de frottement observé est relié à un dynamomètre à cadran.
Il reste au repos.
Le support de frottement est entraîné par un moteur et glisse en dessous du corps de frottement.
Deux vitesses de glissement peuvent être sélectionnées. Pour modifier la force normale, on utilise des poids supplémentaires.
Les pièces sont disposées de manière claire, et protégées dans un système de rangement.
Contenu didactique / Essais
- différence entre le frottement dadhérence et le frottement de glissement
- forces de frottement en fonction de
-- la force normale, la paire de matériaux, la taille de la surface de contact
-- la vitesse de glissement (vitesse relative des partenaires de frottement)

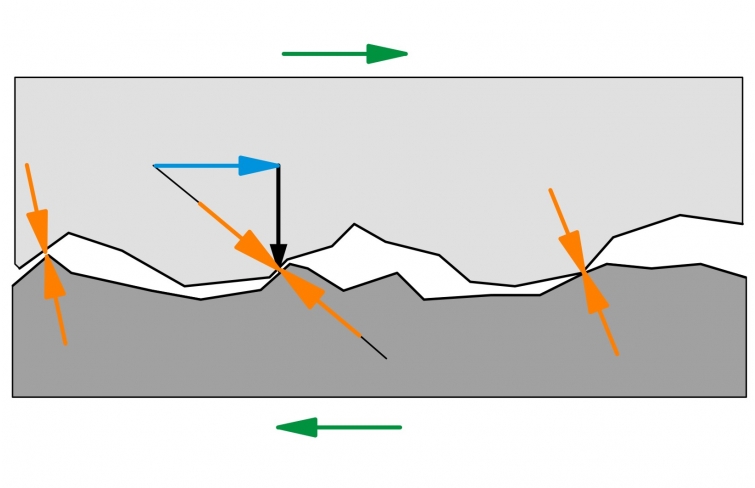

-- les caractéristiques de surface des partenaires de frottement
- déterm. des coefficients de frottement
Les grandes lignes
- corps de frottement fixe, support de frottement déplacé de manière uniforme
Les caractéristiques techniques
Supports de frottement
- Al / feutre, PVC
Corps de frottement
- lisse / rugueux (Al), laiton / feutre
Entraînement avec moteur synchrone
- vitesses dentraînement: 23,5cm/min; 47cm/min
Dynamomètre à cadran
- plage de mesure: 0...2N; grad.: 0,1N
Poids: 8x 0,5N
230V, 50Hz, 1 phase
- différence entre le frottement dadhérence et le frottement de glissement
- forces de frottement en fonction de
-- la force normale, la paire de matériaux, la taille de la surface de contact
-- la vitesse de glissement (vitesse relative des partenaires de frottement)
-- les caractéristiques de surface des partenaires de frottement
- déterm. des coefficients de frottement
Les grandes lignes
- corps de frottement fixe, support de frottement déplacé de manière uniforme
Les caractéristiques techniques
Supports de frottement
- Al / feutre, PVC
Corps de frottement
- lisse / rugueux (Al), laiton / feutre
Entraînement avec moteur synchrone
- vitesses dentraînement: 23,5cm/min; 47cm/min
Dynamomètre à cadran
- plage de mesure: 0...2N; grad.: 0,1N
Poids: 8x 0,5N
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 720x480x178mm (système de rangement)
Poids: env. 10kg (système de rangement)
Poids: env. 4kg (appareil dessai)
Liste de livraison
1 appareil dessai
1 jeu de poids
2 corps de frottement
2 supports de frottement
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 720x480x178mm (système de rangement)
Poids: env. 10kg (système de rangement)
Poids: env. 4kg (appareil dessai)
Liste de livraison
1 appareil dessai
1 jeu de poids
2 corps de frottement
2 supports de frottement
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 10 Kg Delai de livraison estimé : 5 semaines
