Ref: EWTGUTM110.02
TM 110.02 Jeu complémentaire poulies pour TM 110
Montage et mode de fonctionnement de 3 poulies différentes
Le jeu complémentaire TM 110.02 élargit la gamme des essais du TM 110 avec le sujet comparaison de différentes poulies et de leurs effets en tant que "machines simples".
Les poulies sont montées au niveau de la table de lappareil TM 110.
Lors dune course, la trame lignée de la table facilite la détermination des trajets parcourus: trajet de la charge et direction de la force.
Les poulies sont fabriquées en métal. Le roulement à billes et le palier lisse incorporés se chargent des mouvements de rotation à faible frottement.
Les détails de la disposition des poulies et du guidage de câble sont clairement visibles.
Toutes les pièces sont protégées et disposées de manière pratique dans un système de rangement.
Les systèmes de rangement sont empilables, permettant un rangement peu encombrant.
Les poulies sont montées au niveau de la table de lappareil TM 110.
Lors dune course, la trame lignée de la table facilite la détermination des trajets parcourus: trajet de la charge et direction de la force.
Les poulies sont fabriquées en métal. Le roulement à billes et le palier lisse incorporés se chargent des mouvements de rotation à faible frottement.
Les détails de la disposition des poulies et du guidage de câble sont clairement visibles.
Toutes les pièces sont protégées et disposées de manière pratique dans un système de rangement.
Les systèmes de rangement sont empilables, permettant un rangement peu encombrant.
Contenu didactique / Essais

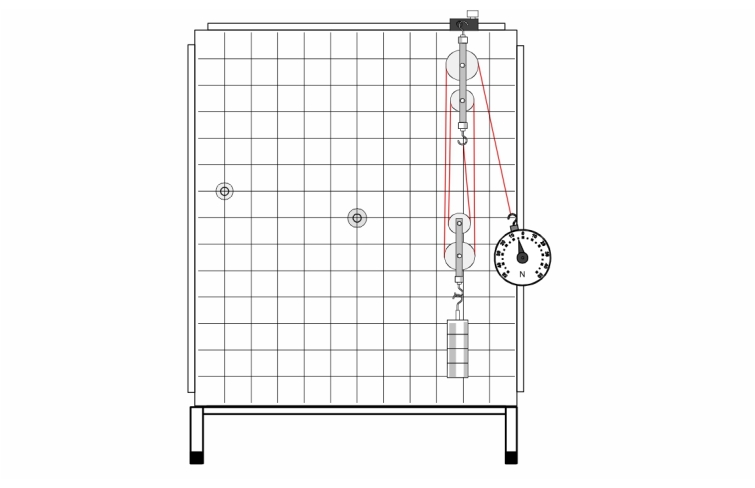

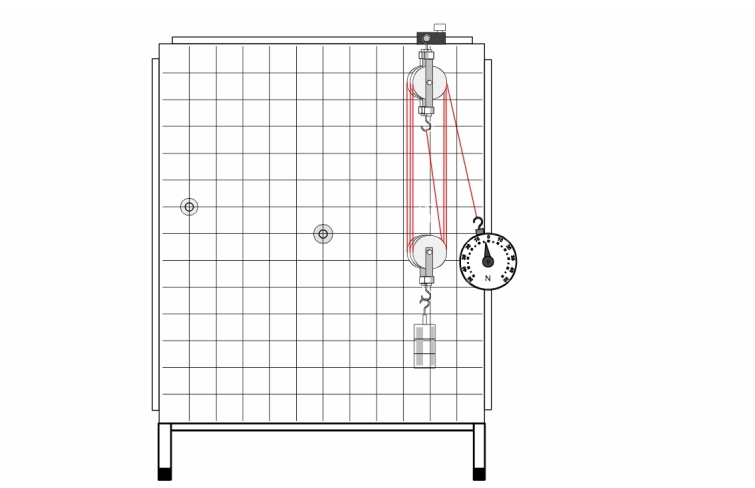

- montage et principe des palans à 4 poulies et à 6 poulies, poulie différentielle
- principe des "machines simples": transmission de force, travail de levage et énergie potentielle
Les grandes lignes
- montage et principe de trois poulies différentes
- montage et principe des palans à 4 poulies et à 6 poulies, poulie différentielle
- principe des "machines simples": transmission de force, travail de levage et énergie potentielle
Les grandes lignes
- montage et principe de trois poulies différentes
Caractéristiques techniques
Moyen de traction
- câble de nylon: Ø=2mm
- chaîne à rouleaux: 6,0x2,8mm selon DIN 8187
Roues à chaîne
- nombre de dents: z=18, 28, 38
Poulies à câble
- en aluminium anodisé, montées sur roulement à billes
Moyen de traction
- câble de nylon: Ø=2mm
- chaîne à rouleaux: 6,0x2,8mm selon DIN 8187
Roues à chaîne
- nombre de dents: z=18, 28, 38
Poulies à câble
- en aluminium anodisé, montées sur roulement à billes
Informations logistiques
Dimensions et poids
Lxlxh: 604x404x132mm (système de rangement)
Poids: env. 12kg
Liste de livraison
1 jeu complémentaire
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 604x404x132mm (système de rangement)
Poids: env. 12kg
Liste de livraison
1 jeu complémentaire
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 12 Kg Delai de livraison estimé : 5 semaines
