Ref: EWTGUTM110
TM 110 Principe de la statique (Réf. 040.11000)
Equilibre des forces, des moments, de la décomposition des forces, du principe de levier
L´ appareil d´ essai illustre les principes de la statique, tels que l´équilibre des forces et des moments, la décomposition des forces et le principe des leviers.
L´élément de base est une table. Des pieds d´ appui permettent d´ utiliser l´ appareil sur une table de laboratoire.
Toutes les pièces nécessaires pour l´ essai peuvent être fixées rapidement aux profilés en rotation.
La trame lignée imprimée et les tiges de levier avec échelle graduée permettent d´établir des structures sur mesure.
Les rapports de longueur pouvant être lus sur la trame permettent de déterminer facilement des angles.

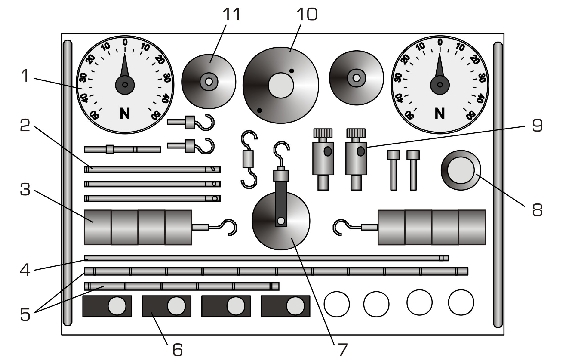

Les diverses pièces de montage, telles que les câbles, les tiges, les poulies, les plateaux de couple, les paliers rotatifs peuvent être facilement fixées et combinées.
Les roulements à billes intégrés dans la table permettent d´ effectuer des essais de couple à faible frottement.
Grâce à sa diversité, l´ appareil d´ essai encourage le développement créatif de ses propres essais.
Les dynamomètres à cadran avec grand affichage sont particulièrement adaptés à des fins de démonstration.
Le cadran réglable permet de prendre en compte des précharges, par ex. poids propres.
Particularités didactiques: il est possible d´écrire directement sur la table avec un feutre effaçable.
Des repères, des notes et des remarques peuvent être indiqués afin de compléter les essais.
Toutes les pièces sont protégées et disposées de manière pratique dans un système de rangement.
Les systèmes de rangement sont empilables, permettant un rangement peu encombrant.
Trois jeux complémentaires élargissent la gamme des essais de l´ appareil d´ essai et permettent d´ effectuer des essais en rapport avec les thèmes suivants: plan incliné, frottement, poulies et roues dentées.
L´élément de base est une table. Des pieds d´ appui permettent d´ utiliser l´ appareil sur une table de laboratoire.
Toutes les pièces nécessaires pour l´ essai peuvent être fixées rapidement aux profilés en rotation.
La trame lignée imprimée et les tiges de levier avec échelle graduée permettent d´établir des structures sur mesure.
Les rapports de longueur pouvant être lus sur la trame permettent de déterminer facilement des angles.
Les diverses pièces de montage, telles que les câbles, les tiges, les poulies, les plateaux de couple, les paliers rotatifs peuvent être facilement fixées et combinées.
Les roulements à billes intégrés dans la table permettent d´ effectuer des essais de couple à faible frottement.
Grâce à sa diversité, l´ appareil d´ essai encourage le développement créatif de ses propres essais.
Les dynamomètres à cadran avec grand affichage sont particulièrement adaptés à des fins de démonstration.
Le cadran réglable permet de prendre en compte des précharges, par ex. poids propres.
Particularités didactiques: il est possible d´écrire directement sur la table avec un feutre effaçable.
Des repères, des notes et des remarques peuvent être indiqués afin de compléter les essais.
Toutes les pièces sont protégées et disposées de manière pratique dans un système de rangement.
Les systèmes de rangement sont empilables, permettant un rangement peu encombrant.
Trois jeux complémentaires élargissent la gamme des essais de l´ appareil d´ essai et permettent d´ effectuer des essais en rapport avec les thèmes suivants: plan incliné, frottement, poulies et roues dentées.
Contenu didactique / Essais

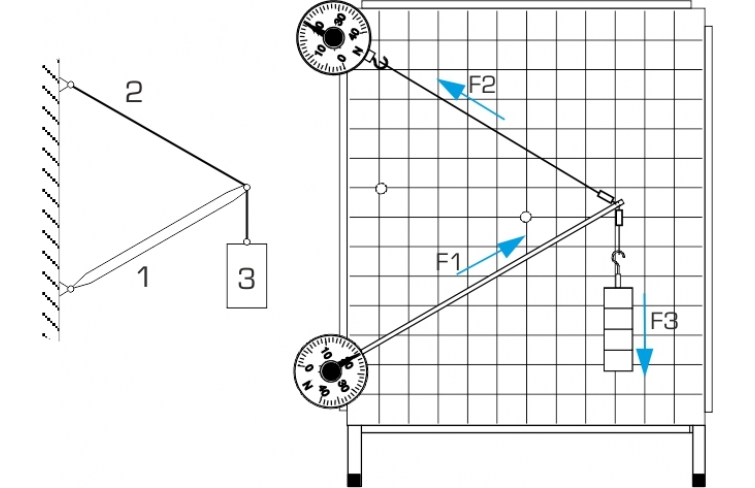

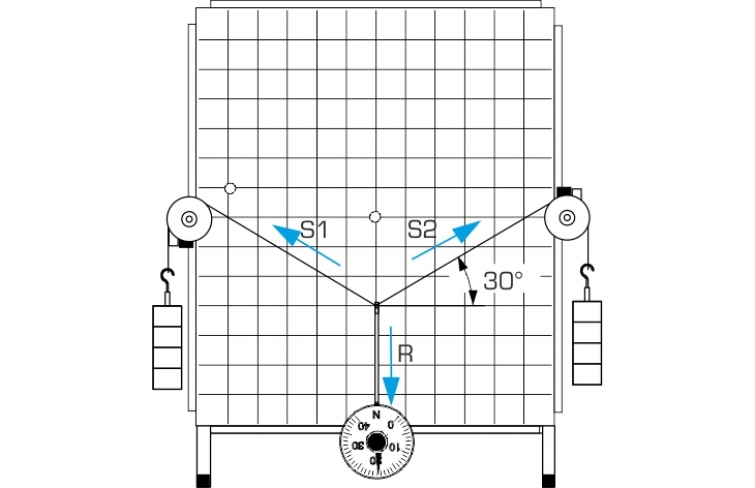

- addition et décomposition des forces avec le parallélogramme des forces
- equilibre des forces

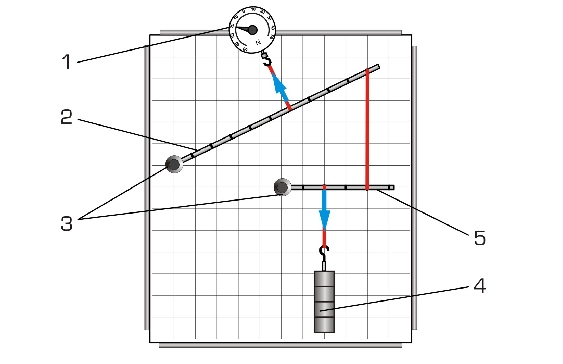

- principe des leviers, détermination des moments et de l´équilibre des moments
- système de leviers assemblé
- forces dans les appuis

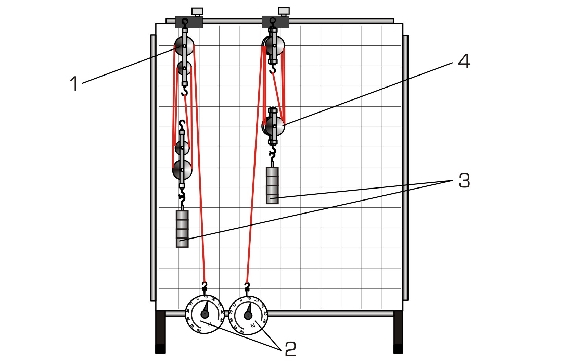

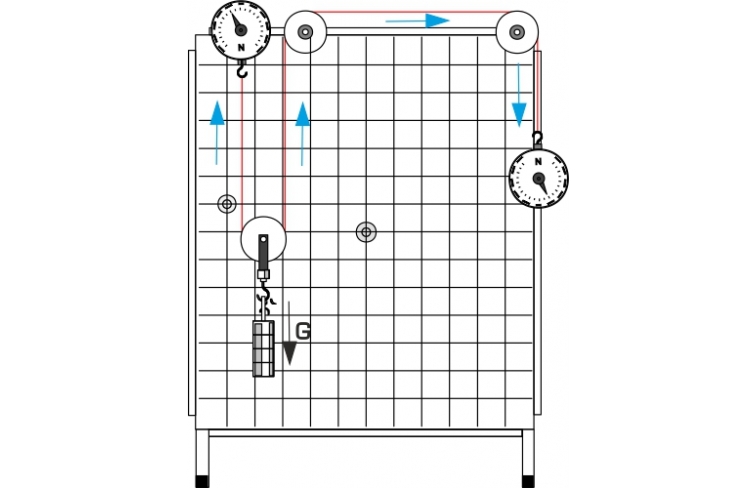

- déviation et répartition de la force à l´ aide d´ une poulie fixe et d´ une poulie folle
- avec jeux complémentaires

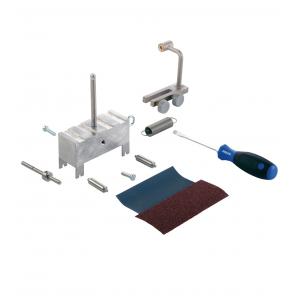

-- plan incliné; frottement (TM 110.01)

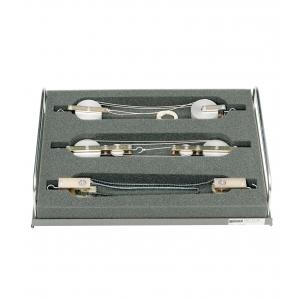

-- poulies (TM 110.02)

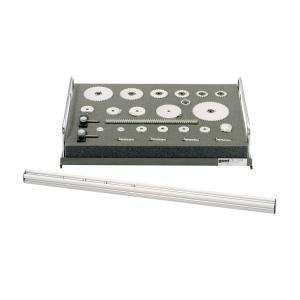

-- roues dentées (TM 110.03)
Les grandes lignes
- appareil d'essai polyvalent pour illustrer les système de forces mécaniques dans le plan
- gamme des essais pouvant être élargie par des jeux complémentaires
- addition et décomposition des forces avec le parallélogramme des forces
- equilibre des forces
- principe des leviers, détermination des moments et de l´équilibre des moments
- système de leviers assemblé
- forces dans les appuis
- déviation et répartition de la force à l´ aide d´ une poulie fixe et d´ une poulie folle
- avec jeux complémentaires
-- plan incliné; frottement (TM 110.01)
-- poulies (TM 110.02)
-- roues dentées (TM 110.03)
Les grandes lignes
- appareil d'essai polyvalent pour illustrer les système de forces mécaniques dans le plan
- gamme des essais pouvant être élargie par des jeux complémentaires
Caractéristiques techniques
Table
- LxH: 600x700mm, 13kg
- graduation trame lignée: 50mm
Dynamomètre à cadran pour la force de traction et la force de compression
- plage de mesure: ±50N
- diamètre de l´ affichage: Ø=110mm
- protégé contre les surcharges
Poids
- 2x 5N (suspentes)
- 6x 5N
Table
- LxH: 600x700mm, 13kg
- graduation trame lignée: 50mm
Dynamomètre à cadran pour la force de traction et la force de compression
- plage de mesure: ±50N
- diamètre de l´ affichage: Ø=110mm
- protégé contre les surcharges
Poids
- 2x 5N (suspentes)
- 6x 5N
Informations logistiques
Dimensions et poids
Lxh: 600x700mm (table)
Lxlxh: 604x404x132mm (système de rangement)
Poids: env. 30kg
Liste de livraison
1 table
1 jeu de pièces de montage
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
Lxh: 600x700mm (table)
Lxlxh: 604x404x132mm (système de rangement)
Poids: env. 30kg
Liste de livraison
1 table
1 jeu de pièces de montage
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
