Ref: EWTGUSE200.06
SE 200.06 MEC Arc à trois articulations pour SE 200 (Réf. 022.20006)
symétrique ou asymétrique; mesure forces d'appui et du moment pour différentes charges
On trouve des arcs à trois articulations surtout dans la construction de ponts.
Un arc à trois articulations se compose dune poutre courbe qui repose sur deux paliers fixes et contient généralement au sommet ce que lon appelle larticulation à la clé.
Grâce à larticulation à la clé, le système est déterminé statiquement.
Le SE 200.06 permet, en association avec dautres accessoires de la MEC Line, le montage expérimental intelligent et assisté numériquement dun arc à trois articulations.
Lessai comporte deux arcs partiels longs et un arc partiel court.

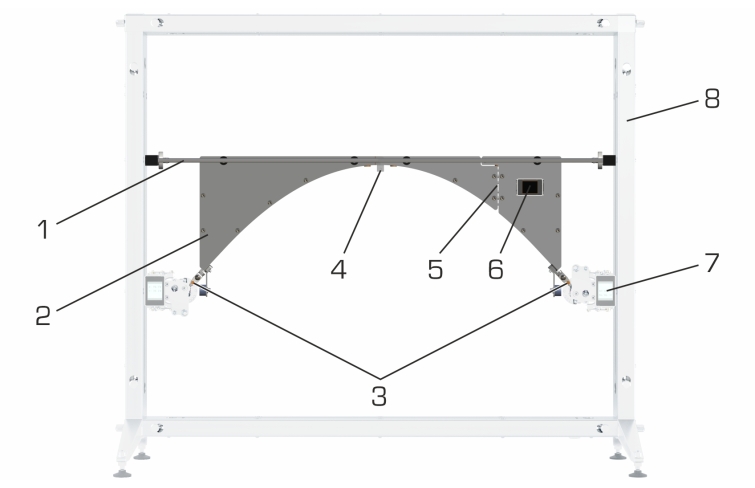

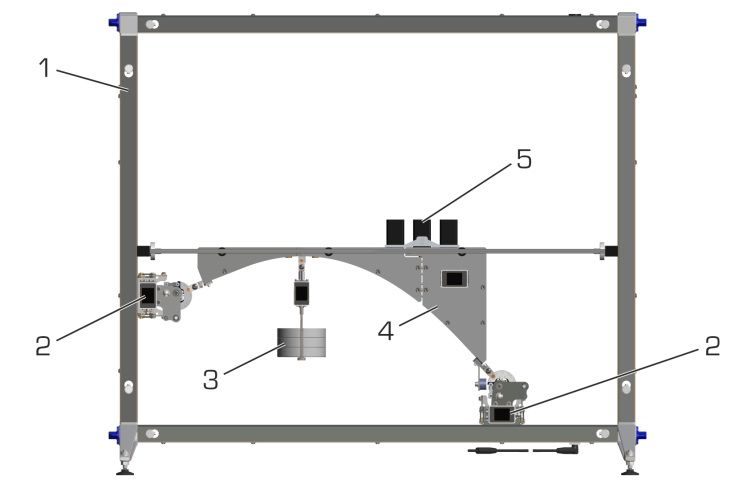

Deux arcs partiels sont respectivement reliés par montage rotulé et donnent un arc symétrique ou un arc asymétrique à trois articulations.
Un arc partiel est coupé à un endroit défini et équipé dun module électronique pour la mesure du moment de flexion et laffichage des valeurs de mesure.
Des appuis et des charges sont disponibles comme accessoires intelligents.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Larc à trois articulations à étudier peut être soumis à des charges individuelles, à des charges linéaires ainsi quà une charge verticale au centre.
De même, il est possible détudier une charge mobile.
Lors des essais, les forces sur les appuis et les charges sont mesurées, ainsi que le moment de flexion.
Les résultats sont directement affichés sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeur de mesure.
Le logiciel GUNT identifie la position et lemplacement des charges appliquées et réagit de manière dynamique aux modifications.
La visualisation dans le logiciel correspond à larc à trois articulations réellement construit.
Lévaluation se fait en temps réel.
Tous les composants sont disposés de manière claire et bien protégés dans un système de rangement.
Contenu didactique/essais
- familiarisation avec les arcs à trois articulations (asymétriques et symétriques)
- établissement des conditions déquilibre de la statique pour le calcul des forces dappui pour
charge ponctuelle
charge mobile
- mesure des grandeurs de coupe sur la poutre encastrée dun côté et larc à trois articulations
- influence de la charge sur la poussée horizontale dans les appuis
- détermination des lignes dinfluence pour les appuis sous une charge mobile
- comparaison des réactions dappui calculées et mesurées pour une charge statique et une charge mobile
- accessoires de la MEC Line combinables de façon modulaire pour les montages et les extensions des essais
GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques
Un arc à trois articulations se compose dune poutre courbe qui repose sur deux paliers fixes et contient généralement au sommet ce que lon appelle larticulation à la clé.
Grâce à larticulation à la clé, le système est déterminé statiquement.
Le SE 200.06 permet, en association avec dautres accessoires de la MEC Line, le montage expérimental intelligent et assisté numériquement dun arc à trois articulations.
Lessai comporte deux arcs partiels longs et un arc partiel court.
Deux arcs partiels sont respectivement reliés par montage rotulé et donnent un arc symétrique ou un arc asymétrique à trois articulations.
Un arc partiel est coupé à un endroit défini et équipé dun module électronique pour la mesure du moment de flexion et laffichage des valeurs de mesure.
Des appuis et des charges sont disponibles comme accessoires intelligents.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Larc à trois articulations à étudier peut être soumis à des charges individuelles, à des charges linéaires ainsi quà une charge verticale au centre.
De même, il est possible détudier une charge mobile.
Lors des essais, les forces sur les appuis et les charges sont mesurées, ainsi que le moment de flexion.
Les résultats sont directement affichés sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeur de mesure.
Le logiciel GUNT identifie la position et lemplacement des charges appliquées et réagit de manière dynamique aux modifications.
La visualisation dans le logiciel correspond à larc à trois articulations réellement construit.
Lévaluation se fait en temps réel.
Tous les composants sont disposés de manière claire et bien protégés dans un système de rangement.
Contenu didactique/essais
- familiarisation avec les arcs à trois articulations (asymétriques et symétriques)
- établissement des conditions déquilibre de la statique pour le calcul des forces dappui pour
charge ponctuelle
charge mobile
- mesure des grandeurs de coupe sur la poutre encastrée dun côté et larc à trois articulations
- influence de la charge sur la poussée horizontale dans les appuis
- détermination des lignes dinfluence pour les appuis sous une charge mobile
- comparaison des réactions dappui calculées et mesurées pour une charge statique et une charge mobile
- accessoires de la MEC Line combinables de façon modulaire pour les montages et les extensions des essais
GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques
Contenu didactique / Essais
Les grandes lignes
- montage sans fil dun arc à trois articulations statiquement déterminé avec des accessoires intelligents et communicants
- montage symétrique ou asymétrique possible
- identification automatique dans le logiciel GUNT et attribution des charges en option
Caractéristiques techniques
Nombre darcs partiels: 3
Logement pour le positionnement de charges
- arc symétrique à trois articulations: 14
- arc asymétrique à trois articulations: 11
Longueurs de routes
- arc symétrique à trois articulations: 400mm
- arc asymétrique à trois articulations: 220mm
Plages de mesure
- moment de flexion: 0…10Nm
- montage sans fil dun arc à trois articulations statiquement déterminé avec des accessoires intelligents et communicants
- montage symétrique ou asymétrique possible
- identification automatique dans le logiciel GUNT et attribution des charges en option
Caractéristiques techniques
Nombre darcs partiels: 3
Logement pour le positionnement de charges
- arc symétrique à trois articulations: 14
- arc asymétrique à trois articulations: 11
Longueurs de routes
- arc symétrique à trois articulations: 400mm
- arc asymétrique à trois articulations: 220mm
Plages de mesure
- moment de flexion: 0…10Nm
Poids: 19 Kg Delai de livraison estimé : 16 semaines
