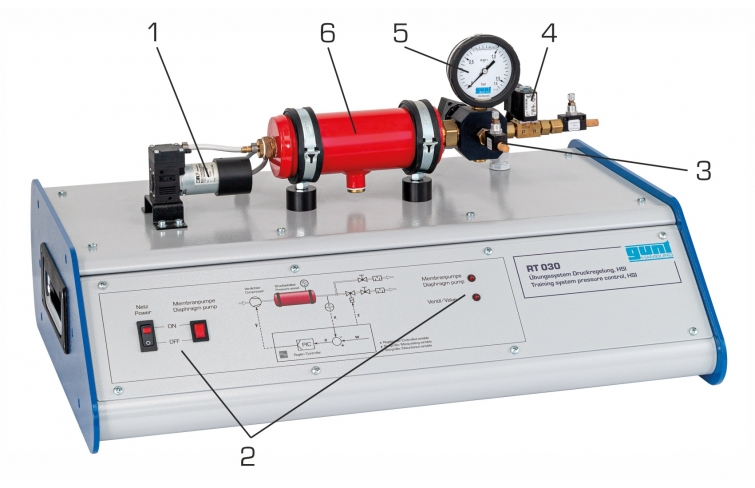

RT 030 Système de TP en régulation de pression, HSI (Réf. 080.03000)
Ensemble complet : Appareil d'essai + Logiciel + Documentation pédagogique + Câble USB

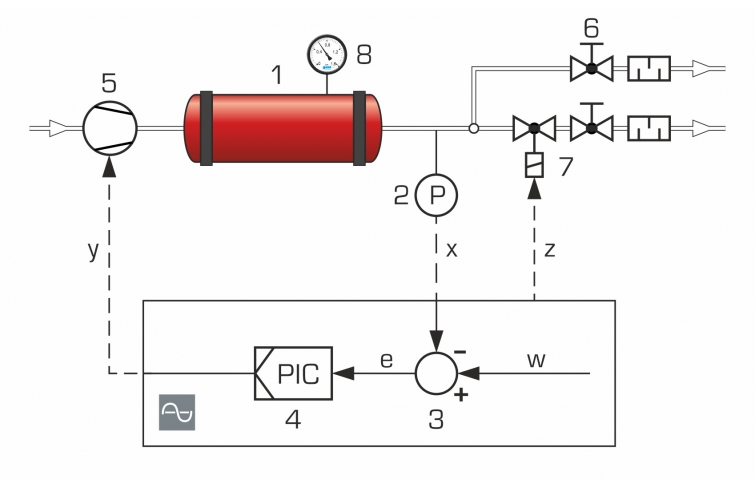

Un réservoir sous pression rempli d´ air sert de système réglé.
La pression du réservoir représente la grandeur réglée qui est déterminée par un élément de mesure, ici un capteur de pression.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence la grandeur réglante, ici la vitesse de rotation du compresseur.
Cela modifie la puissance de refoulement.
Une soupape d´étranglement agit comme un consommateur pneumatique.
Pour étudier l´ influence des grandeurs perturbatrices, une électrovanne est activée par le logiciel.
Celle-ci active une deuxième soupape d´étranglement et donc un consommateur supplémentaire.

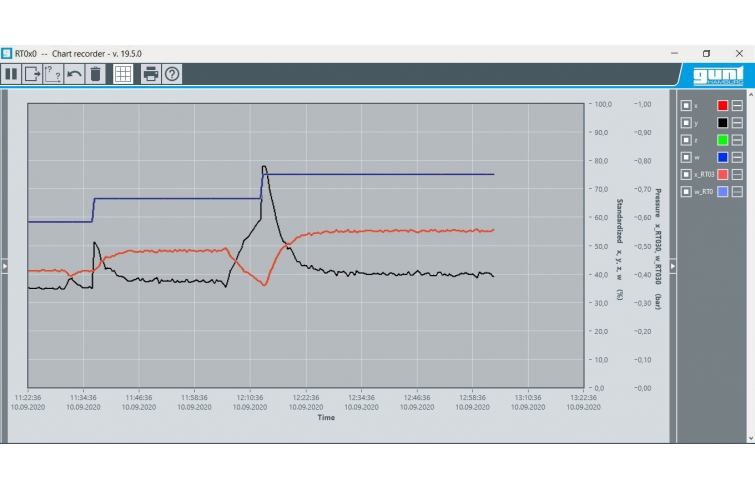

Le comportement de régulation est affiché directement sous la forme d´ intervalles de temps.
La pression peut être lue à tout moment directement sur un manomètre à cadran se trouvant sur le réservoir sous pression.

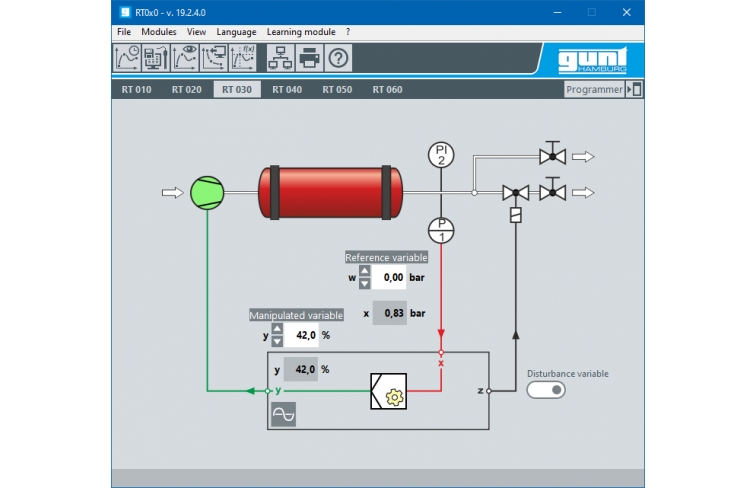

Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série d´ appareils.
La connexion entre l´ appareil d´ essai et le PC est assurée par une interface USB (PC externe requis).
L´ effet de modifications sur le comportement du système peut être étudié rapidement et facilement à l´ aide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
D´ autres questions relatives à la technique de régulation peuvent être traitées à l´ aide de simulations logicielles pour des systèmes réglés jusqu´ au second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations d´ autres systèmes réglés, dans la série d´ appareils RT 010 - RT 060, facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de l´ apprentissage à distance.
L´ observation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
- illustration des fondements de la technique de régulation par le biais d´ un système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais d´ une modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série d´ appareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement d´ intervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes
- illustration des relations fondamentales de la technique de régulation par le biais: régulation de pression
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour l´ apprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
caracteristiques techniques:
Réservoir sous pression
- volume: 400mL
- pression de service: 1bar
- pression max.: 10bar
Compresseur à gaz à diaphragme
- débit de refoulement max: 3L/min
- surpression max.: 1bar
- dépression max.: 250mbar abs.
Plage de régulation de pression: 0..1bar
Électrovanne: Kvs: 0,11m3/h
Régulateur logiciel configurable et paramétrable comme régulateur P, PI, PID et régulateur tout ou rien
Plages de mesure
- pression: 0...1,6bar (capteur de pression électronique)
- pression: 0...1,6bar (manomètre à cadran)
230V, 50Hz, 1 phase
Lxlxh: 600x450x340mm
Poids: env. 18kg
Liste de livraison
1 appareil d´ essai
1 logiciel GUNT + câble USB
1 jeu d´ accessoires
1 documentation didactique
