RT 634 Banc de régulation de pression avec régulateur industriel (Réf. 080.63400)
Déconnexion possible du régulateur interne pour utiliser un régulateur externe, mesure par fiche 4mm
L'appareil d'essai constitue une introduction expérimentale étendue aux principes de base de la technique de régulation à l'exemple d'une régulation de pression.

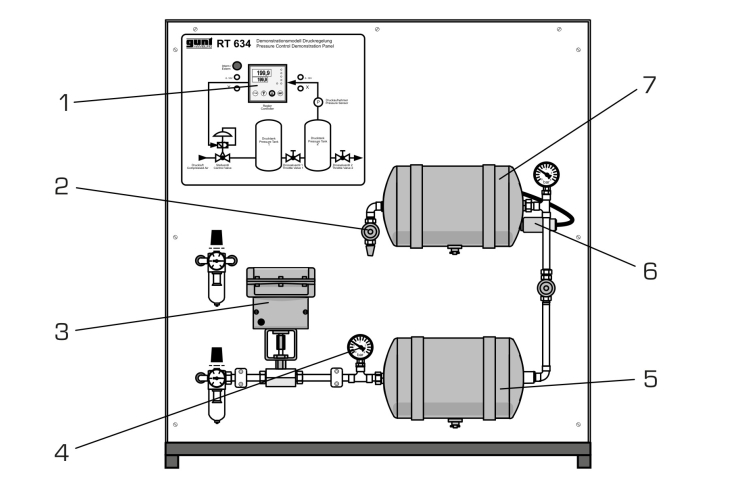

Tous les composants sont montés de manière claire sur un panneau vertical.

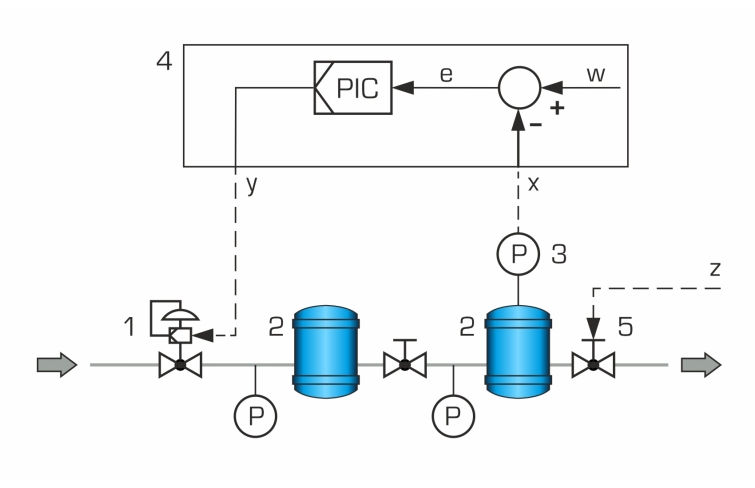

Le grand schéma de processus facilite la compréhension.
Le système réglé fonctionne à l'air comprimé, qui doit être mis à disposition par le laboratoire.
L'utilisation de deux réservoirs sous pression branchés en série permet la réalisation d'un système réglé de 2^e ^ordre.
Des défauts peuvent être générés par un prélèvement d'air variable via une vanne à main.
Les deux réservoirs sous pression sont équipés de manomètres.
Un capteur de pression saisit la pression.
Comme régulateur, on utilise un régulateur numérique industriel moderne.
L'organe de régulation de la boucle de régulation est une vanne de régulation électropneumatique.
La grandeur réglée X et la grandeur réglante Y peuvent être prélevées comme signaux analogiques sur des connecteurs de laboratoire.
De la sorte, on peut raccorder des enregistreurs externes tels qu'un enregistreur ou un oscilloscope.

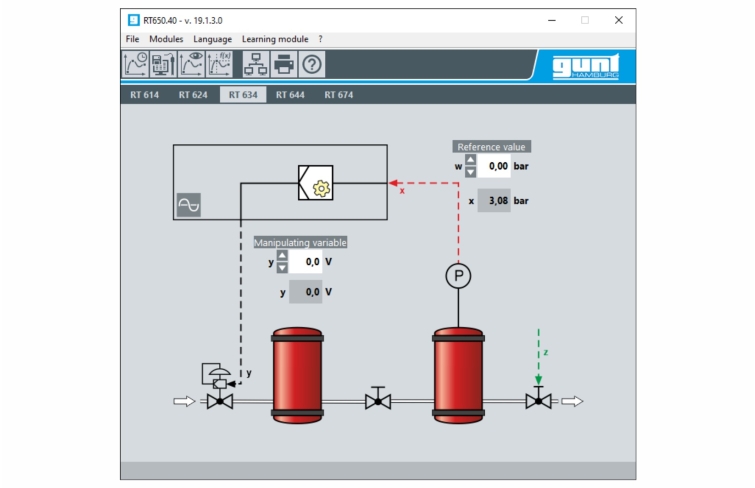

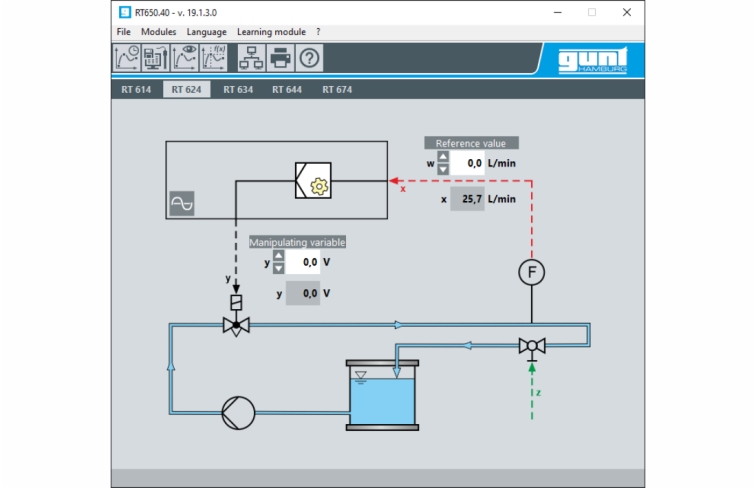

Comme accessoire, un logiciel de mesure, de commande et de régulation (RT 650.40) est disponible avec module d'interface (USB).
Ceci permet de représenter les principales grandeurs de processus ainsi que d'exécuter des fonctions de régulation et de commande.
Tous les composants sont montés de manière claire sur un panneau vertical.
Le grand schéma de processus facilite la compréhension.
Le système réglé fonctionne à l'air comprimé, qui doit être mis à disposition par le laboratoire.
L'utilisation de deux réservoirs sous pression branchés en série permet la réalisation d'un système réglé de 2^e ^ordre.
Des défauts peuvent être générés par un prélèvement d'air variable via une vanne à main.
Les deux réservoirs sous pression sont équipés de manomètres.
Un capteur de pression saisit la pression.
Comme régulateur, on utilise un régulateur numérique industriel moderne.
L'organe de régulation de la boucle de régulation est une vanne de régulation électropneumatique.
La grandeur réglée X et la grandeur réglante Y peuvent être prélevées comme signaux analogiques sur des connecteurs de laboratoire.
De la sorte, on peut raccorder des enregistreurs externes tels qu'un enregistreur ou un oscilloscope.
Comme accessoire, un logiciel de mesure, de commande et de régulation (RT 650.40) est disponible avec module d'interface (USB).
Ceci permet de représenter les principales grandeurs de processus ainsi que d'exécuter des fonctions de régulation et de commande.
Contenu didactique / Essais
- principes de base de la technique de régulation
- composants industriels actuels de la technique de régulation: régulateurs, transducteurs de mesure, composants de réglage
- commande et paramétrage d'un régulateur numérique moderne à grand spectre de fonctions: p. ex. paramétrage comme régulateur P, PI et PID
- étude de la réponse aux perturbations et du comportement de pilotage
- influence de différents paramètres de régulateur sur la stabilité et la qualité de régulation
- étude des caractéristiques de la boucle de régulation ouverte et fermée
- traitement ultérieur de grandeurs de processus avec des appareils externes tels que p. ex. un enregistreur ou un oscilloscope
- avec l'accessoire RT 650.40: apprentissage et application d'un logiciel de mesure, de commande et de régulation
Les grandes lignes
- introduction expérimentale à la technique de régulation: exemple d'une régulation de pression
- montage du système à l'aide de composants usuels dans l'industrie
- régulateur numérique dont les paramètres peuvent être choisis librement: P, I, D et toutes les combinaisons
- logiciel optionnel de mesure, de commande et de régulation RT 650.40 via USB
- principes de base de la technique de régulation
- composants industriels actuels de la technique de régulation: régulateurs, transducteurs de mesure, composants de réglage
- commande et paramétrage d'un régulateur numérique moderne à grand spectre de fonctions: p. ex. paramétrage comme régulateur P, PI et PID
- étude de la réponse aux perturbations et du comportement de pilotage
- influence de différents paramètres de régulateur sur la stabilité et la qualité de régulation
- étude des caractéristiques de la boucle de régulation ouverte et fermée
- traitement ultérieur de grandeurs de processus avec des appareils externes tels que p. ex. un enregistreur ou un oscilloscope
- avec l'accessoire RT 650.40: apprentissage et application d'un logiciel de mesure, de commande et de régulation
Les grandes lignes
- introduction expérimentale à la technique de régulation: exemple d'une régulation de pression
- montage du système à l'aide de composants usuels dans l'industrie
- régulateur numérique dont les paramètres peuvent être choisis librement: P, I, D et toutes les combinaisons
- logiciel optionnel de mesure, de commande et de régulation RT 650.40 via USB
Caractéristiques techniques
Pression de service: 6bar
Réservoirs à pression
- volume: 10L
- pression max.: 10bar
Capteur de pression: 0...6bar
Manomètres: 0...10bar
Vanne de régulation électropneumatique
- grandeur de référence: 4...20mA
- course nominale de la vanne: 6mm
Régulateur: paramétrable en régulateur P, PI ou PID
Grandeurs de processus comme signaux analogiques: 0...10V
Raccordement d'appareils d'enregistrement externes (p. ex. oscilloscope, enregistreur) possible via connecteurs de laboratoire
230V, 50Hz, 1 phase
Pression de service: 6bar
Réservoirs à pression
- volume: 10L
- pression max.: 10bar
Capteur de pression: 0...6bar
Manomètres: 0...10bar
Vanne de régulation électropneumatique
- grandeur de référence: 4...20mA
- course nominale de la vanne: 6mm
Régulateur: paramétrable en régulateur P, PI ou PID
Grandeurs de processus comme signaux analogiques: 0...10V
Raccordement d'appareils d'enregistrement externes (p. ex. oscilloscope, enregistreur) possible via connecteurs de laboratoire
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1000x500x1070mm
Poids: env. 57kg
Necessaire au fonctionnement
Raccordement à l'air comprimé: 7...10bar
Liste de livraison
1 appareil d´ essai
1 jeu de câbles de laboratoire
1 documentation didactique
Lxlxh: 1000x500x1070mm
Poids: env. 57kg
Necessaire au fonctionnement
Raccordement à l'air comprimé: 7...10bar
Liste de livraison
1 appareil d´ essai
1 jeu de câbles de laboratoire
1 documentation didactique
Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels
Techniques > Génie des Procédés > Pilotes simples en génie des procédés > Systèmes industriels de régulation
Techniques > Régulation > Bases de la régulation > Régulation de pression
Poids: 57 Kg Delai de livraison estimé : 16 semaines
