Ref: EWTGURT040
RT 040 Système de TP en régulation de température, HSI (Réf. 080.04000)
Ensemble complet : Appareil d'essai + Logiciel + Documentation pédagogique + Câble USB

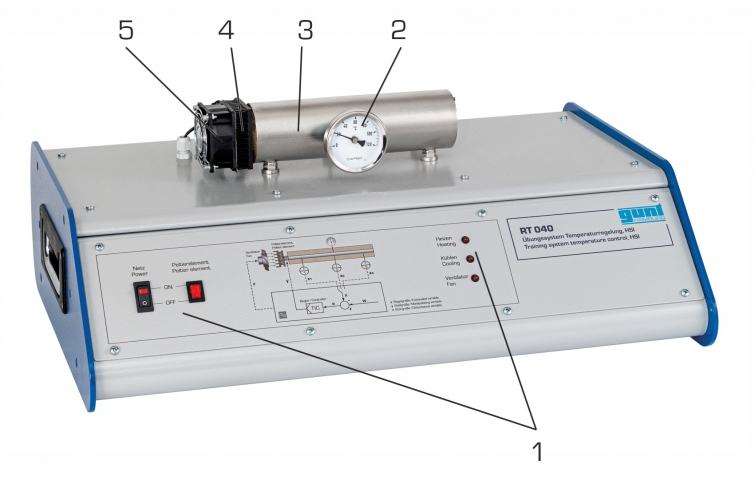

Le RT 040 propose des essais de base sur un système réglé de température.

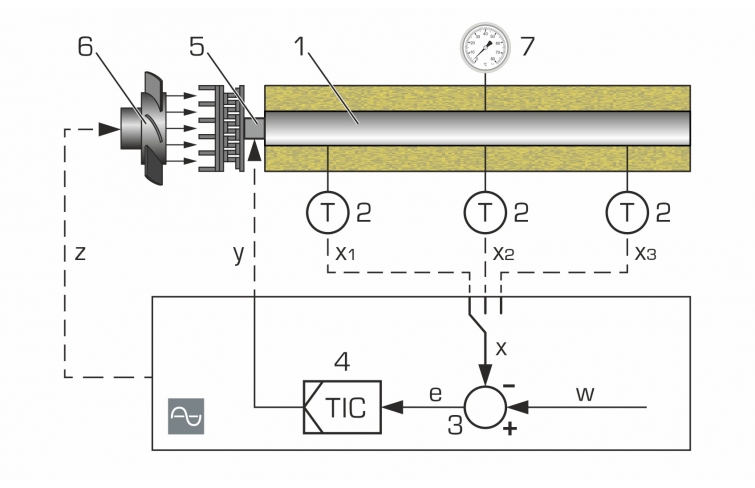

Un barreau métallique est utilisé comme système réglé.
La température du barreau métallique représente la grandeur réglée.
La température est mesurée à trois endroits différents à laide de résistances thermiques (PTC).
Une valeur mesurée à la fois est transmise au régulateur logiciel.
Les deux autres valeurs sont enregistrées.
Cela permet de représenter différents comportements du système réglé.
Le signal de sortie du régulateur est utilisé pour commander lactionneur à élément Peltier.
Lélément Peltier a un côté chaud et un côté froid.
Cela permet dalimenter le barreau métallique en puissance de chauffage ou de refroidissement.
Afin détudier linfluence de grandeurs perturbatrices, il est possible, au moyen du logiciel, de commander une soufflante qui va évacuer de lénergie thermique.

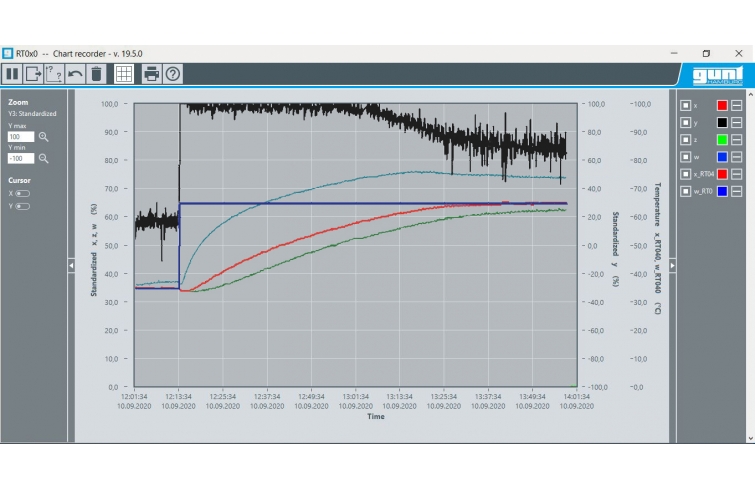

Le comportement de régulation est affiché directement sous la forme dintervalles de temps.
La température peut être lue à tout moment directement sur un thermomètre à cadran se trouvant sur le barreau métallique.

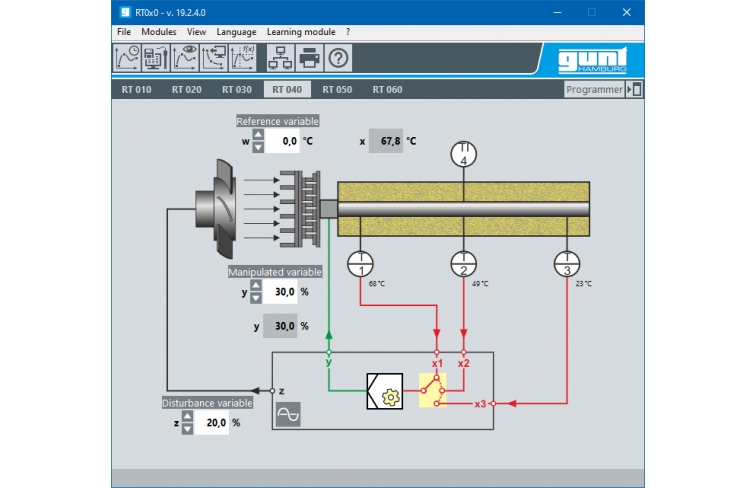

Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série dappareils.
La connexion entre lappareil dessai et le PC est assurée par une interface USB (PC externe requis).
Leffet de modifications sur le comportement du système peut être étudié rapidement et facilement à laide du logiciel.

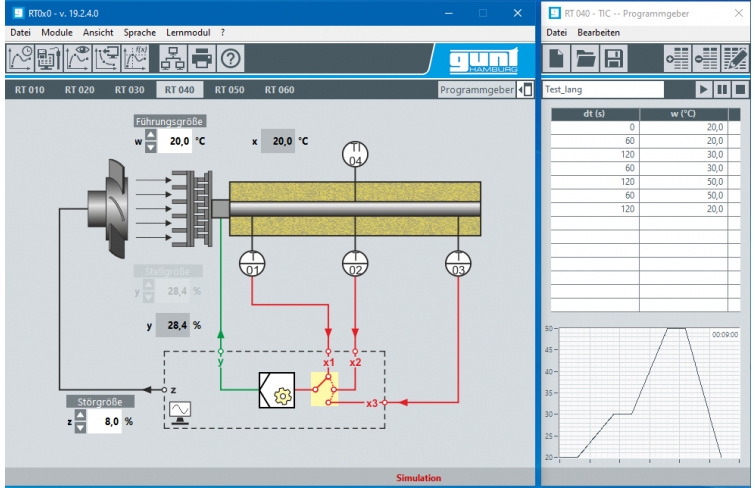

Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
Dautres questions relatives à la technique de régulation peuvent être traitées à laide de simulations logicielles pour des systèmes réglés jusquau second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations dautres systèmes réglés, dans la série dappareils RT 010 - RT 060, facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de lapprentissage à distance.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Un barreau métallique est utilisé comme système réglé.
La température du barreau métallique représente la grandeur réglée.
La température est mesurée à trois endroits différents à laide de résistances thermiques (PTC).
Une valeur mesurée à la fois est transmise au régulateur logiciel.
Les deux autres valeurs sont enregistrées.
Cela permet de représenter différents comportements du système réglé.
Le signal de sortie du régulateur est utilisé pour commander lactionneur à élément Peltier.
Lélément Peltier a un côté chaud et un côté froid.
Cela permet dalimenter le barreau métallique en puissance de chauffage ou de refroidissement.
Afin détudier linfluence de grandeurs perturbatrices, il est possible, au moyen du logiciel, de commander une soufflante qui va évacuer de lénergie thermique.
Le comportement de régulation est affiché directement sous la forme dintervalles de temps.
La température peut être lue à tout moment directement sur un thermomètre à cadran se trouvant sur le barreau métallique.
Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série dappareils.
La connexion entre lappareil dessai et le PC est assurée par une interface USB (PC externe requis).
Leffet de modifications sur le comportement du système peut être étudié rapidement et facilement à laide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
Dautres questions relatives à la technique de régulation peuvent être traitées à laide de simulations logicielles pour des systèmes réglés jusquau second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations dautres systèmes réglés, dans la série dappareils RT 010 - RT 060, facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de lapprentissage à distance.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Contenu didactique / Essais
- illustration des fondements de la technique de régulation par le biais dun système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé

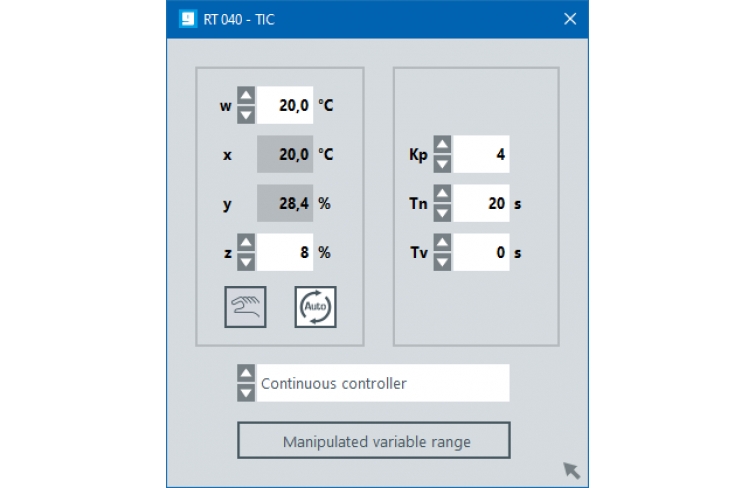

- optimisation du régulateur par le biais dune modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série dappareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement dintervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
- illustration des fondements de la technique de régulation par le biais dun système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais dune modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série dappareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement dintervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels
Techniques > Génie des Procédés > Principes de base du génie des procédés > Bases de la régulation
Techniques > Génie des Procédés > Principes de base du génie des procédés > Bases de la régulation
Techniques > Régulation > Bases de la régulation > Régulation de température / éclairement
Poids: 16 Kg Delai de livraison estimé : 5 semaines
