Ref: EWTGUPT500.16
PT 500.16 Jeu d'accessoires système bielle-manivelle (Réf. 052.50016)
Nécessite : PT500 et Mesure et acquisition PT 500.04, en option PT 500.14 et PT 500.15
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les commandes à manivelle sont utilisées souvent dans les compresseurs et les pompes.
Du fait des masses oscillantes et des forces, les commandes à manivelle sont la cause d'une série de vibrations.
En raison des contraintes alternées dans le mécanisme, un jeu de palier peut p. ex. provoquer des chocs à hautes fréquences
En raison de la cinématique non linéaire, les masses libres génèrent des harmoniques de vibrations.

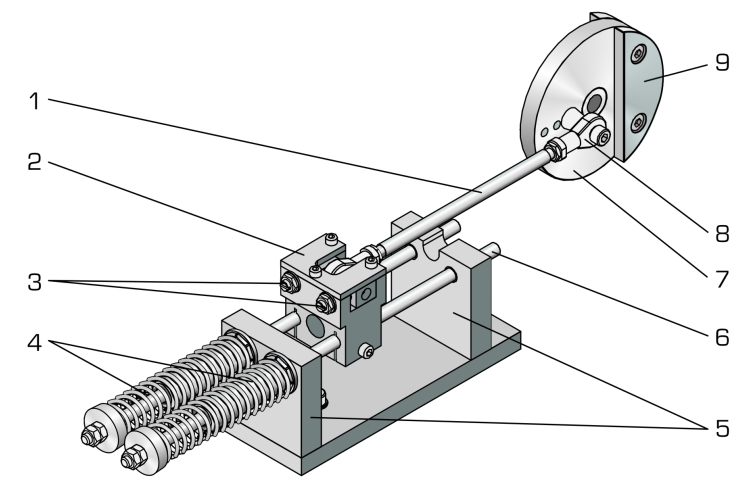

Pour le jeu d'accessoires PT 500.16, on peut ajuster la course, l'équilibrage et le jeu de palier dans la tête de piston.
La vitesse de rotation est ajustée à l'aide de l'appareil de base PT 500.
Les forces dues aux gaz, comme on les rencontre p. ex. dans les compresseurs ou dans les moteurs à combustion, peuvent être simulées par l'utilisation de ressorts.
Pour la réalisation d'essais avec des forces dues aux gaz, on a besoin de couples de rotation plus élevés, qui sont obtenus par la démultiplication de la vitesse de rotation du moteur d'entraînement de l'appareil de base PT 500.
Cette démultiplication est réalisée soit avec l'entraînement par courroie PT 500.14 soit avec la boîte à engrenages PT 500.15.
Le jeu d'accessoires dommages aux engrenages PT 500.15 permet étudier la transmission de moments alternés dans les jeux d'engrenages.

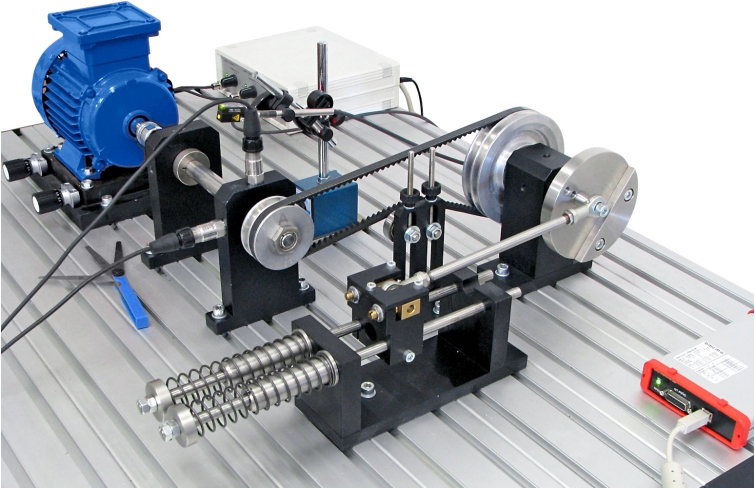

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
d\fs16\lang1036 Les commandes à manivelle sont utilisées souvent dans les compresseurs et les pompes.
Du fait des masses oscillantes et des forces, les commandes à manivelle sont la cause d'une série de vibrations.
En raison des contraintes alternées dans le mécanisme, un jeu de palier peut p. ex. provoquer des chocs à hautes fréquences
En raison de la cinématique non linéaire, les masses libres génèrent des harmoniques de vibrations.
Pour le jeu d'accessoires PT 500.16, on peut ajuster la course, l'équilibrage et le jeu de palier dans la tête de piston.
La vitesse de rotation est ajustée à l'aide de l'appareil de base PT 500.
Les forces dues aux gaz, comme on les rencontre p. ex. dans les compresseurs ou dans les moteurs à combustion, peuvent être simulées par l'utilisation de ressorts.
Pour la réalisation d'essais avec des forces dues aux gaz, on a besoin de couples de rotation plus élevés, qui sont obtenus par la démultiplication de la vitesse de rotation du moteur d'entraînement de l'appareil de base PT 500.
Cette démultiplication est réalisée soit avec l'entraînement par courroie PT 500.14 soit avec la boîte à engrenages PT 500.15.
Le jeu d'accessoires dommages aux engrenages PT 500.15 permet étudier la transmission de moments alternés dans les jeux d'engrenages.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
analyse d'ordre des forces dues à la masse

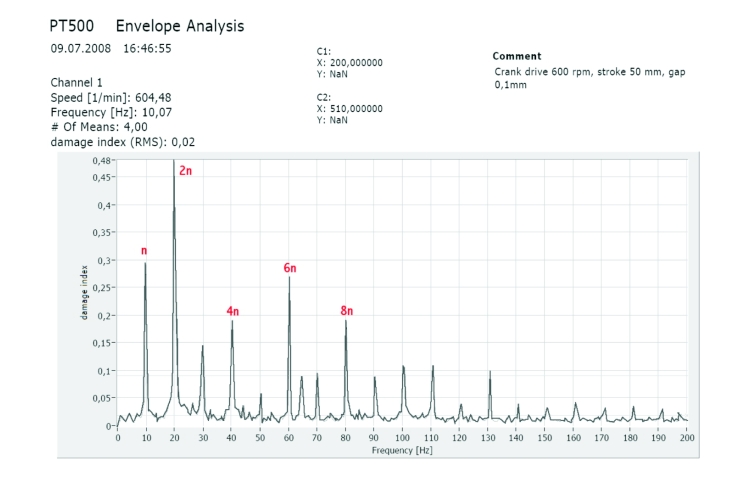

apprentissage d'analyse d'enveloppe
influence du jeu de palier et des chocs
evolution non uniforme des moments
mesure d'usure de tiges de piston
compréhension et interprétation des spectres de fréquences
manipulation d'un analyseur de vibrations assisté par ordinateur
avec PT 500.15
d\fi720 transmission d'un moment alterné dans des transmissions à engrenages
d avec PT 500.14 ou PT 500.15
d\fi720 influence de la présence de forces dues aux gaz sur le spectre de vibrations
d
Les grandes lignes
- vibrations de commandes à manivelle
- jeu dans les paliers de pièces de machines oscillantes
Les caracté ristiques techniques
Course: 50 - 75 - 100mm
Masse de compensation totale
- 490g, calculée pour un fonctionnement avec une course de 50mm
Jeu de palier: 0...1mm
Ressort de compression
- longueur en relâchement: 170mm
- constante de ressort: R=0,55N/mm
analyse d'ordre des forces dues à la masse
apprentissage d'analyse d'enveloppe
influence du jeu de palier et des chocs
evolution non uniforme des moments
mesure d'usure de tiges de piston
compréhension et interprétation des spectres de fréquences
manipulation d'un analyseur de vibrations assisté par ordinateur
avec PT 500.15
d\fi720 transmission d'un moment alterné dans des transmissions à engrenages
d avec PT 500.14 ou PT 500.15
d\fi720 influence de la présence de forces dues aux gaz sur le spectre de vibrations
d
Les grandes lignes
- vibrations de commandes à manivelle
- jeu dans les paliers de pièces de machines oscillantes
Les caracté ristiques techniques
Course: 50 - 75 - 100mm
Masse de compensation totale
- 490g, calculée pour un fonctionnement avec une course de 50mm
Jeu de palier: 0...1mm
Ressort de compression
- longueur en relâchement: 170mm
- constante de ressort: R=0,55N/mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x170mm (système de rangement)
Poids: env. 8kg
Liste de livraison
1 commande à manivelle
2 ressorts
2 masses de compensation
1 jeu d'outils
1 système de rangement avec mousse de protection
1 notice
Lxlxh: 600x400x170mm (système de rangement)
Poids: env. 8kg
Liste de livraison
1 commande à manivelle
2 ressorts
2 masses de compensation
1 jeu d'outils
1 système de rangement avec mousse de protection
1 notice
Poids: 8 Kg Delai de livraison estimé : 16 semaines
