Ref: EWTGUPT500.15
PT 500.15 Jeu d'accessoires dommages aux engrenages (Réf. 052.50015)
Nécessite : PT500, PT500.05 & Mesure et acquisition PT 500.04
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le jeu d'accessoires PT 500.15 permet de simuler des dommages typiques d'engrenages et d'étudier leurs répercussions sur le comportement vibratoire.

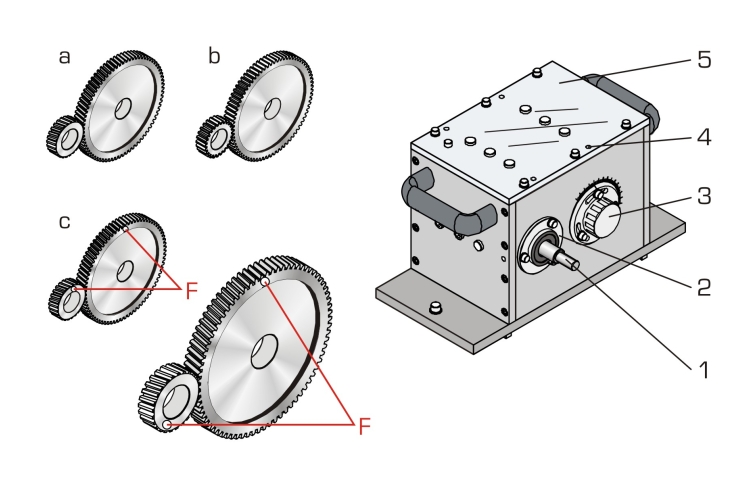

Plusieurs jeux de roues dentées avec défaut de denture sont livrés à cet effet.
Des jeux de roues intacts sont disponibles à titre comparatif.
On peut également montrer la différence entre denture droite et denture hélicoïdale.
Des flasques paliers mobiles permettent d'étudier l'influence de l'entraxe ou du jeu des roues dentées.
Comme la nature de la lubrification influence fortement le signal de vibration, on peut lubrifier avec de la graisse ou de l'huile à engrenages.
Pour les essais de vibrations, on utilise le couvercle de carter avec perçages pour capteurs.
Le couvercle de carter transparent sert à l'observation de l'engrenage en fonctionnement, sans que des mesures de vibrations soient effectuées.
Le dispositif de freinage PT 500.05 est nécessaire pour la mise en charge de l'engrenage.

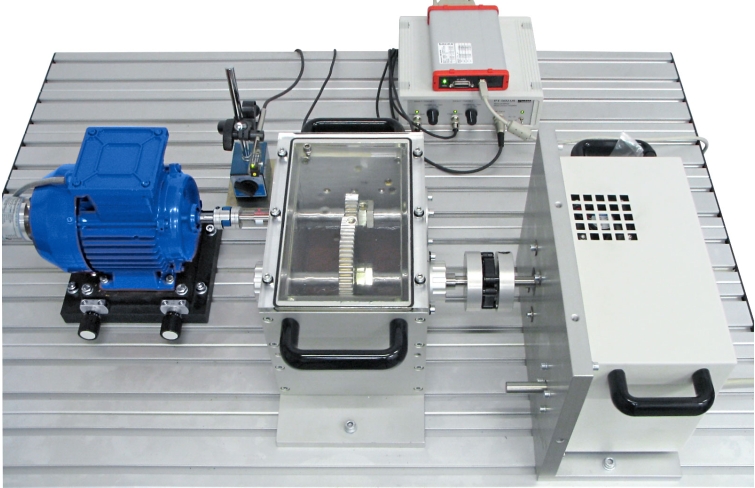

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
d\fs16\lang1036 Le jeu d'accessoires PT 500.15 permet de simuler des dommages typiques d'engrenages et d'étudier leurs répercussions sur le comportement vibratoire.
Plusieurs jeux de roues dentées avec défaut de denture sont livrés à cet effet.
Des jeux de roues intacts sont disponibles à titre comparatif.
On peut également montrer la différence entre denture droite et denture hélicoïdale.
Des flasques paliers mobiles permettent d'étudier l'influence de l'entraxe ou du jeu des roues dentées.
Comme la nature de la lubrification influence fortement le signal de vibration, on peut lubrifier avec de la graisse ou de l'huile à engrenages.
Pour les essais de vibrations, on utilise le couvercle de carter avec perçages pour capteurs.
Le couvercle de carter transparent sert à l'observation de l'engrenage en fonctionnement, sans que des mesures de vibrations soient effectuées.
Le dispositif de freinage PT 500.05 est nécessaire pour la mise en charge de l'engrenage.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
- identification de dommages aux engrenages à l'aide du comportement en vibration
- influence du type de denture
-- denture droite
-- denture hélicoïdale
- localisation du dommage
- influence de la lubrification
- influence de l'entraxe et du jeu de roues dentées

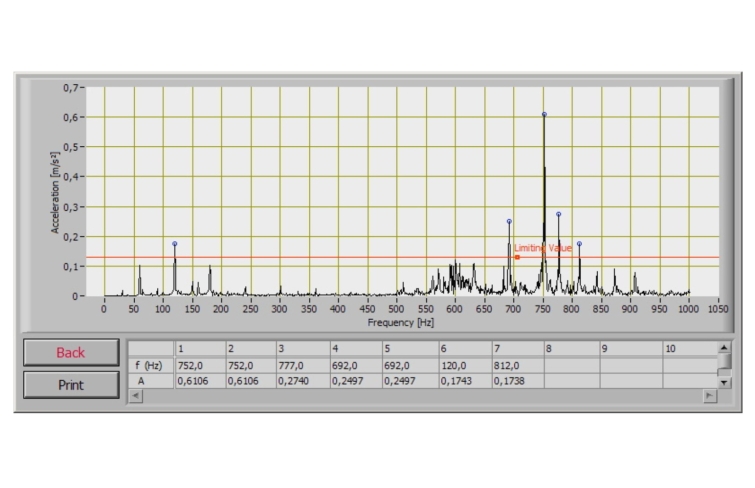

- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- analyse de vibrations issues de défauts de denture
- localisation de défauts dans des engrenages
- identification de dommages aux engrenages à l'aide du comportement en vibration
- influence du type de denture
-- denture droite
-- denture hélicoïdale
- localisation du dommage
- influence de la lubrification
- influence de l'entraxe et du jeu de roues dentées
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- analyse de vibrations issues de défauts de denture
- localisation de défauts dans des engrenages
Caractéristiques techniques
Rapport de transmission i: 1:3
Entraxe ajustable
Profil de référence suivant DIN 867
Jeux de roues à denture droite
- roue dentée: respectivement 75 dents, m=2mm
- pignons: chacun 25 dents, m=2mm
Jeux de roues à denture hélicoïdale
- roue dentée: respectivement 75 dents, m=2mm
- pignons: chacun 25 dents, m=2mm
- angle d'hélice: 10º
Rapport de transmission i: 1:3
Entraxe ajustable
Profil de référence suivant DIN 867
Jeux de roues à denture droite
- roue dentée: respectivement 75 dents, m=2mm
- pignons: chacun 25 dents, m=2mm
Jeux de roues à denture hélicoïdale
- roue dentée: respectivement 75 dents, m=2mm
- pignons: chacun 25 dents, m=2mm
- angle d'hélice: 10º
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 25kg
Liste de livraison
1 carter
1 couvercle de carter transparent
1 couvercle de carter avec perçages pour capteurs
4 roues dentées
4 pignons
1 huile moteur SAE 10W 40, 1,5L
1 système de rangement avec mousse de protection
1 notice
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 25kg
Liste de livraison
1 carter
1 couvercle de carter transparent
1 couvercle de carter avec perçages pour capteurs
4 roues dentées
4 pignons
1 huile moteur SAE 10W 40, 1,5L
1 système de rangement avec mousse de protection
1 notice
Poids: 25 Kg Delai de livraison estimé : 16 semaines
