Ref: EWTGUPT500.05
PT 500.05 Dispositif de freinage et de charge (Réf. 052.50005)
Nécessite : PT500
Beaucoup de phénomènes de vibration ne sont représentables qu'en charge. Pour générer des vibrations dépendant du couple, p. ex. dans des transmissions à engrenages ou des moteurs électriques, on utilise un dispositif de freinage et de charge.

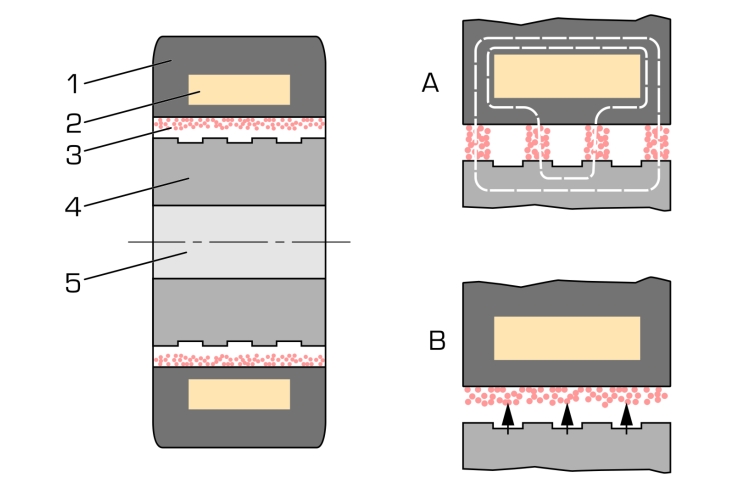

Il est constitué d'un frein à particules magnétiques et d'un appareil d'affichage et de commande.
Le couple de freinage est ajustable finement sur l'appareil d'affichage et de commande.
Le courant d'excitation est alors pris comme mesure du couple de freinage et affiché numériquement sur un écran.

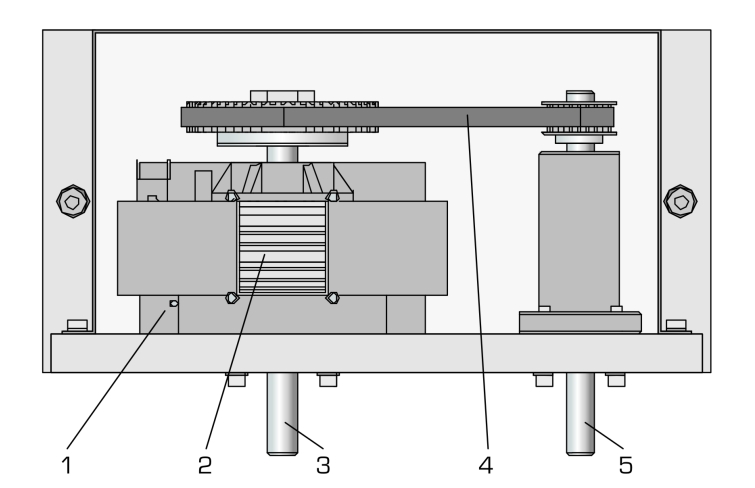

Un entraînement à courroie intégré et un deuxième arbre de sortie confèrent au frein deux plages de couples et de vitesses de rotation.
L'énergie est transformée en chaleur par le frein et dissipée dans l'environnement par un ventilateur.

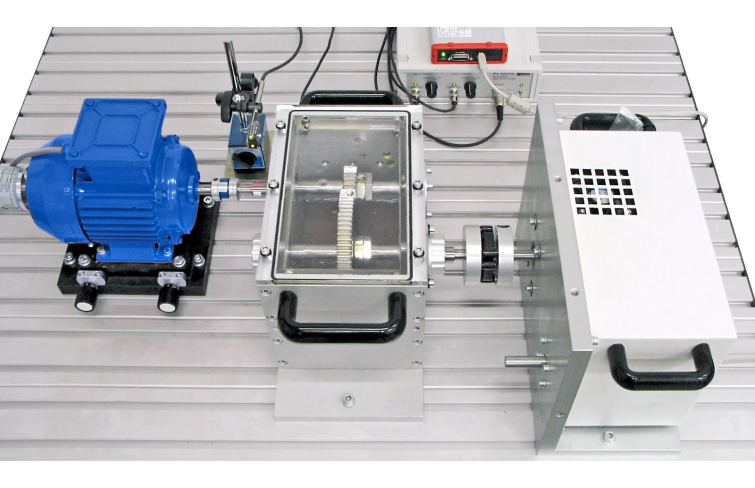

Le frein se monte rapidement et avec précision sur la plaque rainurée de l'appareil de base PT 500.
Le dispositif PT 500.05 est utilisé avec les jeux d'accessoires suivants:
PT 500.13 Accouplements
PT 500.14 Courroie d'entraînement
PT 500.15 Dommages aux engrenages
PT 500.19 Vibrations électromécaniques
Il est constitué d'un frein à particules magnétiques et d'un appareil d'affichage et de commande.
Le couple de freinage est ajustable finement sur l'appareil d'affichage et de commande.
Le courant d'excitation est alors pris comme mesure du couple de freinage et affiché numériquement sur un écran.
Un entraînement à courroie intégré et un deuxième arbre de sortie confèrent au frein deux plages de couples et de vitesses de rotation.
L'énergie est transformée en chaleur par le frein et dissipée dans l'environnement par un ventilateur.
Le frein se monte rapidement et avec précision sur la plaque rainurée de l'appareil de base PT 500.
Le dispositif PT 500.05 est utilisé avec les jeux d'accessoires suivants:
PT 500.13 Accouplements
PT 500.14 Courroie d'entraînement
PT 500.15 Dommages aux engrenages
PT 500.19 Vibrations électromécaniques
Contenu didactique / Essais
Les grandes lignes
- génération d'un couple de charge
- deux plages de vitesse de rotation et de couple
- frein ventilé à particules magnétiques avec appareil d'affichage et de commande
- génération d'un couple de charge
- deux plages de vitesse de rotation et de couple
- frein ventilé à particules magnétiques avec appareil d'affichage et de commande
Caractéristiques techniques
Puissance à régime constant: env. 450W/3000min^-1^
Rapport de transmission entre les arbres du frein: i=3
Fonctionnement direct du frein
- plage de vitesses de rotation: 200...2000min^-1^
- couple de freinage: 1...10Nm
Fonctionnement via entraînement à courroie
- plage de vitesses de rotation: 600...6000min^-1^
- couple de freinage: 0,3...3,3Nm
230V, 50Hz, 1 phase
Puissance à régime constant: env. 450W/3000min^-1^
Rapport de transmission entre les arbres du frein: i=3
Fonctionnement direct du frein
- plage de vitesses de rotation: 200...2000min^-1^
- couple de freinage: 1...10Nm
Fonctionnement via entraînement à courroie
- plage de vitesses de rotation: 600...6000min^-1^
- couple de freinage: 0,3...3,3Nm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 460x410x200mm (appareil d'affichage et de commande)
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 30kg
Lxlxh: 460x410x200mm (appareil d'affichage et de commande)
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 30kg
Poids: 30 Kg Delai de livraison estimé : 16 semaines
