Ref: EWTGUPT500.14
PT 500.14 Jeu d'accessoires courroie d'entraînement, vibrations des courroies (Réf. 052.50014)
Nécessite : PT500 & PT500.05 & Mesure et acquisition PT 500.04
Réalisés et ajustés dans les règles de l'art, les entraînements à courroie demandent peu d'entretien, sont silencieux et à longue durée de vie. Il est important d'éviter une vibration et / ou un patinage de la courroie.
Le jeu d'accessoires PT 500.14 permet d'étudier les conditions conduisant à des vibrations ou un patinage.
Des courroies de tensions ajustables permettent de démontrer l'influence d'une différence d'allongement de courroies multiples.

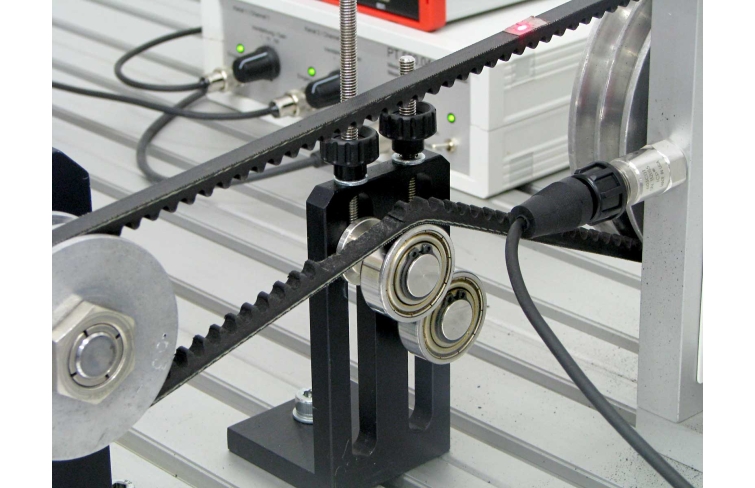

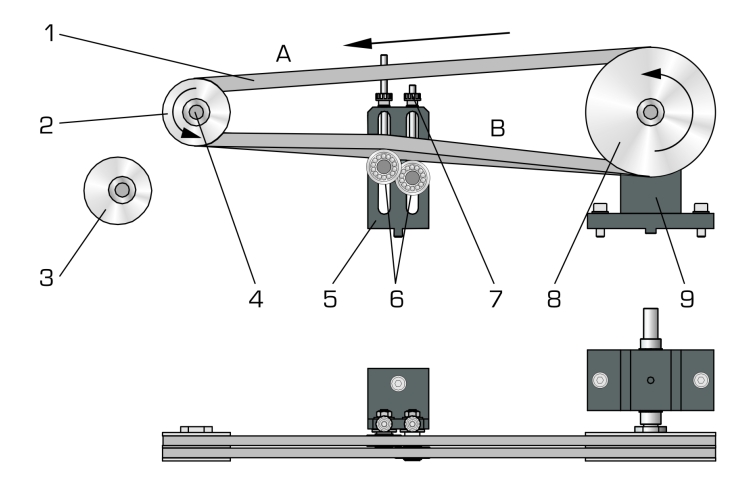

L'entraînement à courroie est du type double, avec un tendeur de courroie.
Il peut cependant être utilisé également avec une seule courroie.
Une petite poulie à perçage excentré et une courroie trapézoïdale endommagée élargissent le programme d'expérience.
La réalisation des essais nécessite un dispositif de freinage et de charge PT 500.05.
Le jeu d'accessoires PT 500.14 peut également être utilisé pour créer des charges transversales dans d'autres essais.

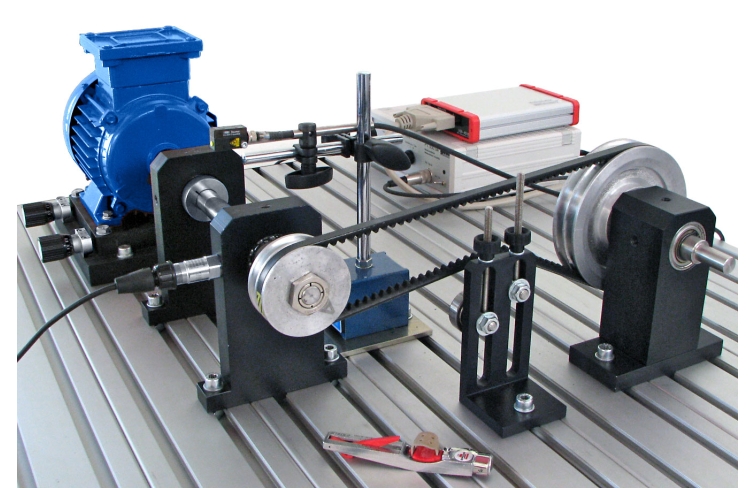

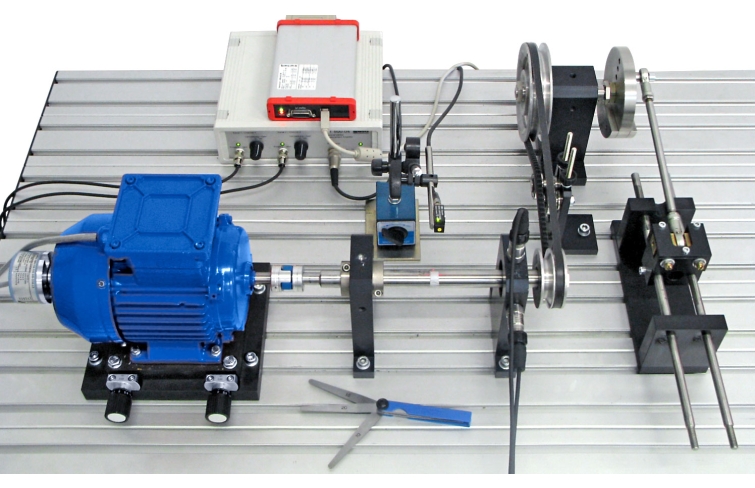

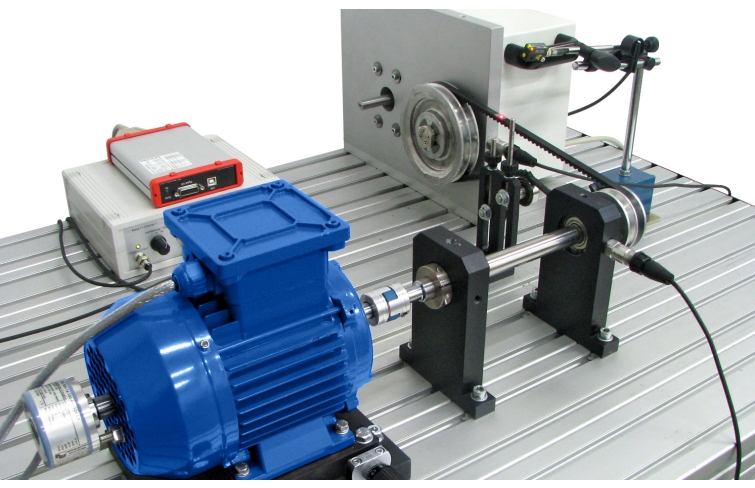

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
Le jeu d'accessoires PT 500.14 permet d'étudier les conditions conduisant à des vibrations ou un patinage.
Des courroies de tensions ajustables permettent de démontrer l'influence d'une différence d'allongement de courroies multiples.
L'entraînement à courroie est du type double, avec un tendeur de courroie.
Il peut cependant être utilisé également avec une seule courroie.
Une petite poulie à perçage excentré et une courroie trapézoïdale endommagée élargissent le programme d'expérience.
La réalisation des essais nécessite un dispositif de freinage et de charge PT 500.05.
Le jeu d'accessoires PT 500.14 peut également être utilisé pour créer des charges transversales dans d'autres essais.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
- influence de la tension de courroie sur les vibrations
- influence de la vitesse de rotation sur les vibrations
- influence de poulies ovalisées et d'une dérive
- répartition de puissance pour des courroies multiples

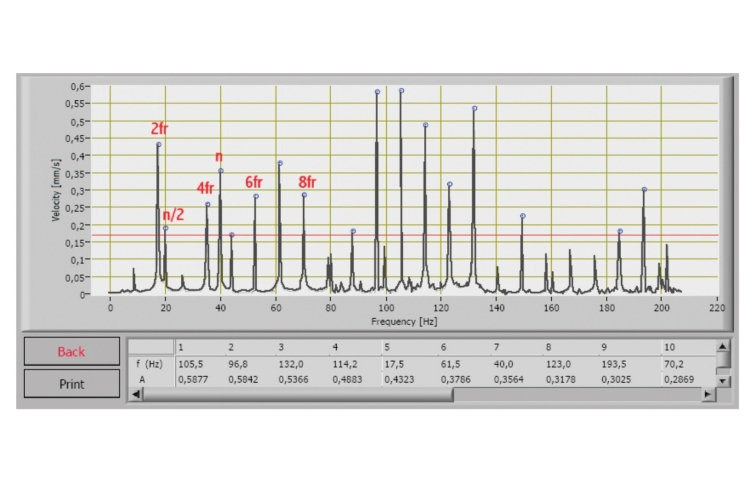

- influence du glissement sur le spectre des vibrations
- comparaison entre courroie intacte et courroie endommagée
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- vibrations d'entraînements à courroie
- résonance et vitesse de rotation critique
- influence de la tension de courroie sur les vibrations
- influence de la vitesse de rotation sur les vibrations
- influence de poulies ovalisées et d'une dérive
- répartition de puissance pour des courroies multiples
- influence du glissement sur le spectre des vibrations
- comparaison entre courroie intacte et courroie endommagée
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- vibrations d'entraînements à courroie
- résonance et vitesse de rotation critique
Caractéristiques techniques
Poulies pour courroie trapézoïdale
- grande: Ø=125mm
- petite: Ø=63mm
- petite, décentrée: Ø=63mm
Entraxe: 300mm
Courroie trapézoïdale
- SPZ, largeur env. 10mm
- longueur de la courroie: 912mm
Poulies pour courroie trapézoïdale
- grande: Ø=125mm
- petite: Ø=63mm
- petite, décentrée: Ø=63mm
Entraxe: 300mm
Courroie trapézoïdale
- SPZ, largeur env. 10mm
- longueur de la courroie: 912mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x170mm (système de rangement)
Poids: env. 6kg
Liste de livraison
3 courroies trapézoïdales
3 poulies
1 jeu de poulies de tension
1 appareil de mesure pour déterminer la précontrainte de la courroie
1 système de rangement avec mousse de protection
1 notice
Lxlxh: 600x400x170mm (système de rangement)
Poids: env. 6kg
Liste de livraison
3 courroies trapézoïdales
3 poulies
1 jeu de poulies de tension
1 appareil de mesure pour déterminer la précontrainte de la courroie
1 système de rangement avec mousse de protection
1 notice
Poids: 6 Kg Delai de livraison estimé : 16 semaines
