Ref: EWTGUPT500.04
PT 500.04 Analyseur de vibrations assisté par ordinateur (Réf. 052.50004)
Nécessite : PT500

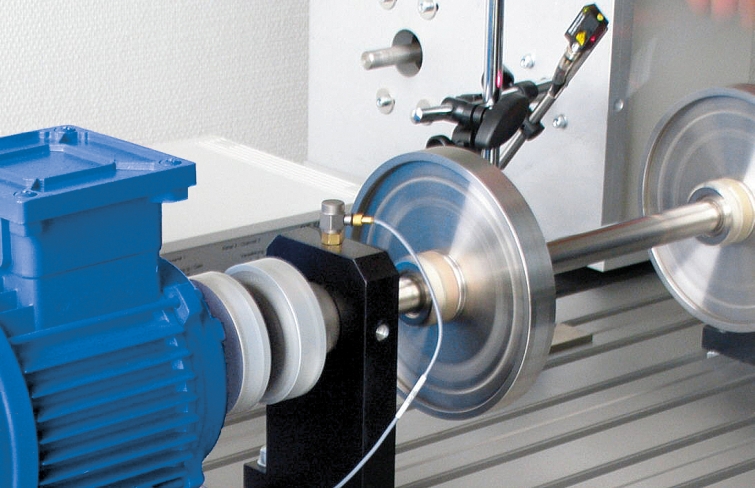

L´ analyseur de vibrations assisté par ordinateur a été développé spécialement pour permettre l´ interprétation des essais pour le diagnostic de machine de la série PT 500.
Mais l´ appareil de mesure peut également être utilisé avec profit pour de nombreux autres essais relatifs aux vibrations (p. ex. TM 150).

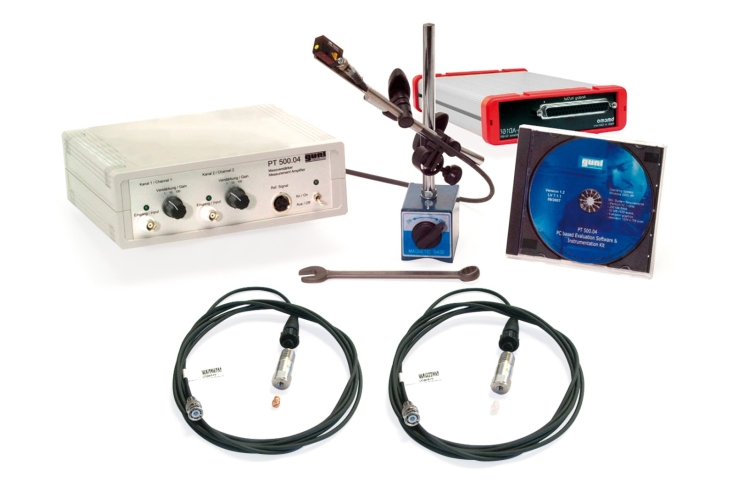

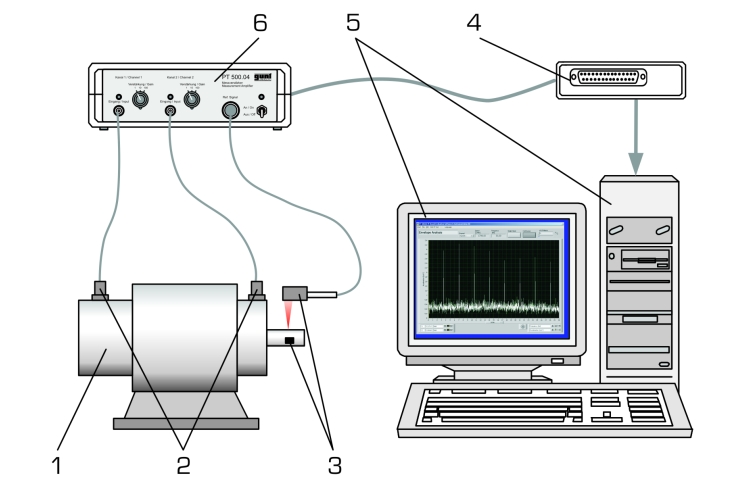

Le système comprend deux capteurs d´ accélération, un capteur de vitesse de rotation, un amplificateur de mesure à gain ajustable, un box USB et un logiciel d´ analyse.
Les caractéristiques du logiciel d´ analyse sont les suivantes: oscilloscope bicanal pour les essais dans le domaine temporel, analyseur de spectre bicanal pour les essais dans le domaine fréquentiel, appareil de mesure de l´ intensité de vibration, analyse d´ enveloppe pour les effets de chocs et les dommages des paliers à roulement, filtre suiveur pour l´ enregistrement de courbes de montée en puissance, représentation des orbitales et module d´équilibrage \ldblquote in situ\rdblquote des rotors rigides dans un et deux plans.
Le logiciel permet d´ appliquer différentes méthodes d´ analyse à un signal de vibration et d´ en comparer l´ efficacité.
Il devient ainsi facile de déterminer les avantages et les inconvénients des différentes techniques.
Le processus d´équilibrage est expliqué pas à pas.
Le logiciel possède une interface claire et est facile d´ utilisation. Une aide en ligne explique les différentes fonctions.
Les résultats des mesures peuvent être imprimés.
Les câbles, supports et éléments de fixation sont fournis.
Mais l´ appareil de mesure peut également être utilisé avec profit pour de nombreux autres essais relatifs aux vibrations (p. ex. TM 150).
Le système comprend deux capteurs d´ accélération, un capteur de vitesse de rotation, un amplificateur de mesure à gain ajustable, un box USB et un logiciel d´ analyse.
Les caractéristiques du logiciel d´ analyse sont les suivantes: oscilloscope bicanal pour les essais dans le domaine temporel, analyseur de spectre bicanal pour les essais dans le domaine fréquentiel, appareil de mesure de l´ intensité de vibration, analyse d´ enveloppe pour les effets de chocs et les dommages des paliers à roulement, filtre suiveur pour l´ enregistrement de courbes de montée en puissance, représentation des orbitales et module d´équilibrage \ldblquote in situ\rdblquote des rotors rigides dans un et deux plans.
Le logiciel permet d´ appliquer différentes méthodes d´ analyse à un signal de vibration et d´ en comparer l´ efficacité.
Il devient ainsi facile de déterminer les avantages et les inconvénients des différentes techniques.
Le processus d´équilibrage est expliqué pas à pas.
Le logiciel possède une interface claire et est facile d´ utilisation. Une aide en ligne explique les différentes fonctions.
Les résultats des mesures peuvent être imprimés.
Les câbles, supports et éléments de fixation sont fournis.
Contenu didactique / Essais
en association avec les essais de la série PT 500 dans son ensemble, les sujets suivants peuvent être traités:
- faire connaissance avec des signaux de vibration
- bonne utilisation de l´ analyse de la transformée de Fourier rapide (FFT)
- mesure de la vitesse de rotation, du déplacement de vibration, de la vitesse de vibration et de l´ accélération évaluation de l´état vibratoire d´ une machine
- analyse des dommages des paliers à roulement et des réducteurs à l´ aide de spectres d´ enveloppe
- détection des fissures sur les arbres à l´ aide de courbes de montée en puissance et d´ une analyse d´ ordre
- mesure des vibrations dues au balourd de rotors rigides dans 1 et 2 plans
Les grandes lignes
- logiciel polyvalent et performant pour l´ analyse des vibrations
- supporte tous les essais pour le diagnostic de machine de la série PT 500
- convient pour l´équilibrage \ldblquote in situ\rdblquote des rotors dans un et deux plans
en association avec les essais de la série PT 500 dans son ensemble, les sujets suivants peuvent être traités:
- faire connaissance avec des signaux de vibration
- bonne utilisation de l´ analyse de la transformée de Fourier rapide (FFT)
- mesure de la vitesse de rotation, du déplacement de vibration, de la vitesse de vibration et de l´ accélération évaluation de l´état vibratoire d´ une machine
- analyse des dommages des paliers à roulement et des réducteurs à l´ aide de spectres d´ enveloppe
- détection des fissures sur les arbres à l´ aide de courbes de montée en puissance et d´ une analyse d´ ordre
- mesure des vibrations dues au balourd de rotors rigides dans 1 et 2 plans
Les grandes lignes
- logiciel polyvalent et performant pour l´ analyse des vibrations
- supporte tous les essais pour le diagnostic de machine de la série PT 500
- convient pour l´équilibrage \ldblquote in situ\rdblquote des rotors dans un et deux plans
Caractéristiques techniques
Capteurs d´ accélération
- plage de fréquences: 1...10000Hz
- sensibilité: 100mV/g
- fréquence de résonance: 25kHz
Capteur optique de vitesse de rotation
- portée: 3...150mm
- laser classe II, longueur d´ onde: 650nm
Amplificateur de mesure
- gain ajustable: x1, x10, x100
- alimentation par bloc d´ alimentation 12VCC
- Lxlxh: 230x220x80mm
Box USB
- 16 entrées analogique, 2 sorties analogique
- 4 entrées/sorties numérique chaque
230V, 50Hz, 1 phase
Capteurs d´ accélération
- plage de fréquences: 1...10000Hz
- sensibilité: 100mV/g
- fréquence de résonance: 25kHz
Capteur optique de vitesse de rotation
- portée: 3...150mm
- laser classe II, longueur d´ onde: 650nm
Amplificateur de mesure
- gain ajustable: x1, x10, x100
- alimentation par bloc d´ alimentation 12VCC
- Lxlxh: 230x220x80mm
Box USB
- 16 entrées analogique, 2 sorties analogique
- 4 entrées/sorties numérique chaque
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
xlxh: 600x400x220mm (système de rangement)
Poids: env. 6kg
Necessaire au fonctionnement
PC avec Windows
xlxh: 600x400x220mm (système de rangement)
Poids: env. 6kg
Necessaire au fonctionnement
PC avec Windows
Poids: 6 Kg Delai de livraison estimé : 16 semaines
