Ref: EWTGUTM170
TM 170 Appareil d’équilibrage (Réf. 040.17000)
Balourd statique, dynamique ou général sur un arbre de rotor
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Sur les machines rotatives, les balourds sont souvent à l´ origine de vibrations et bruits gênants.
Lors d´ un balourd, l´ axe principal d´ inertie ou le centre de gravité de la pièce rotative de la machine est en dehors de son axe de rotation.
L´ ajout ou le retrait de masses permet de déplacer le centre de gravité, ou l´ axe principal d´ inertie, de manière à ce que les deux axes correspondent avec l´ axe de rotation.
Ce procédé est appelé équilibrage.
La pièce de la machine est alors équilibrée et fonctionne sans vibration.
À l´ aide de l´ appareil d´ essai TM 170, on peut démontrer de manière explicite le balourd et le procédé d´équilibrage.

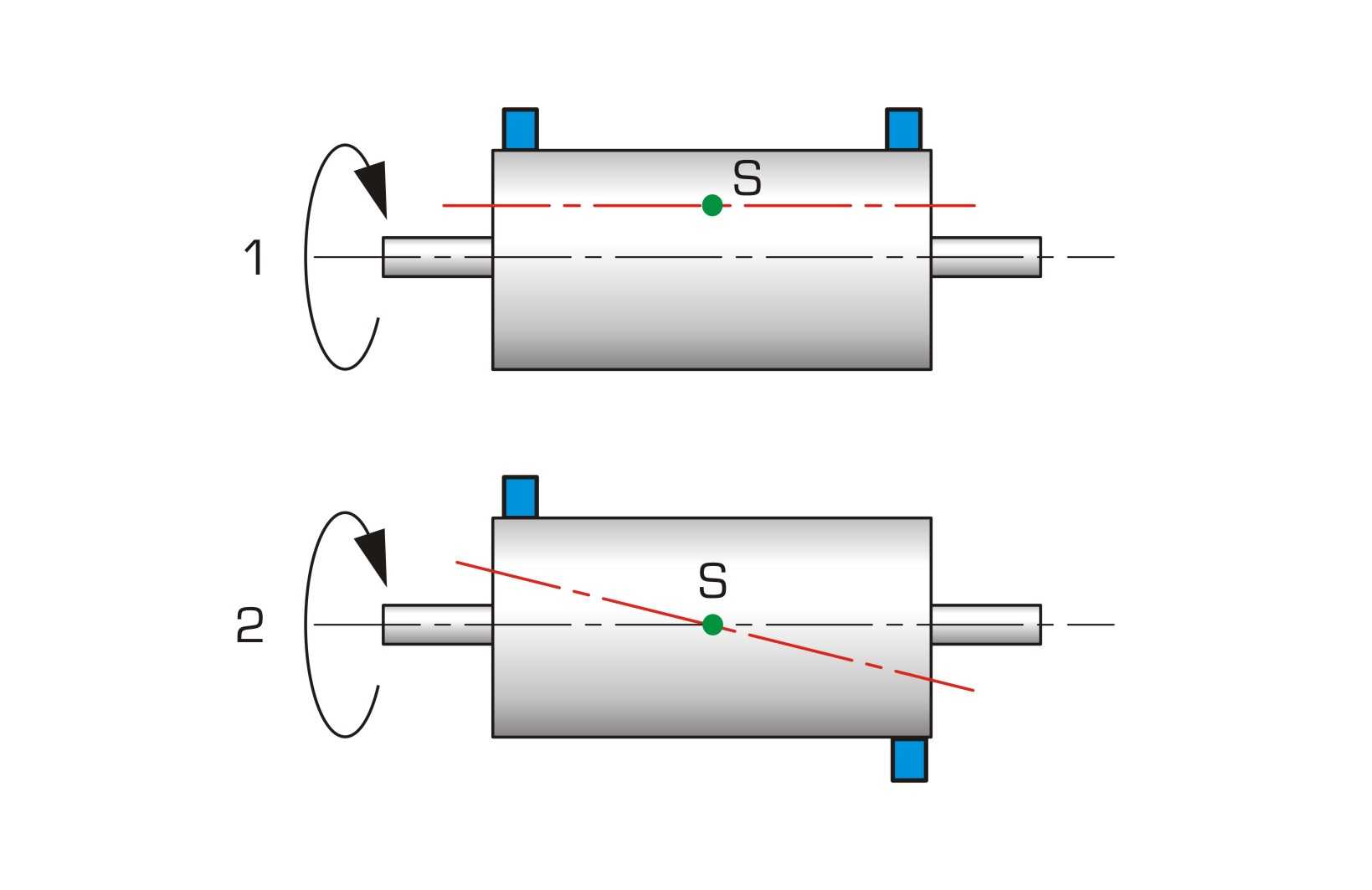

La différence entre un balourd statique et un balourd dynamique peut être montrée.
Les balourds peuvent être déterminés et équilibrés par le biais de mesures adéquates.

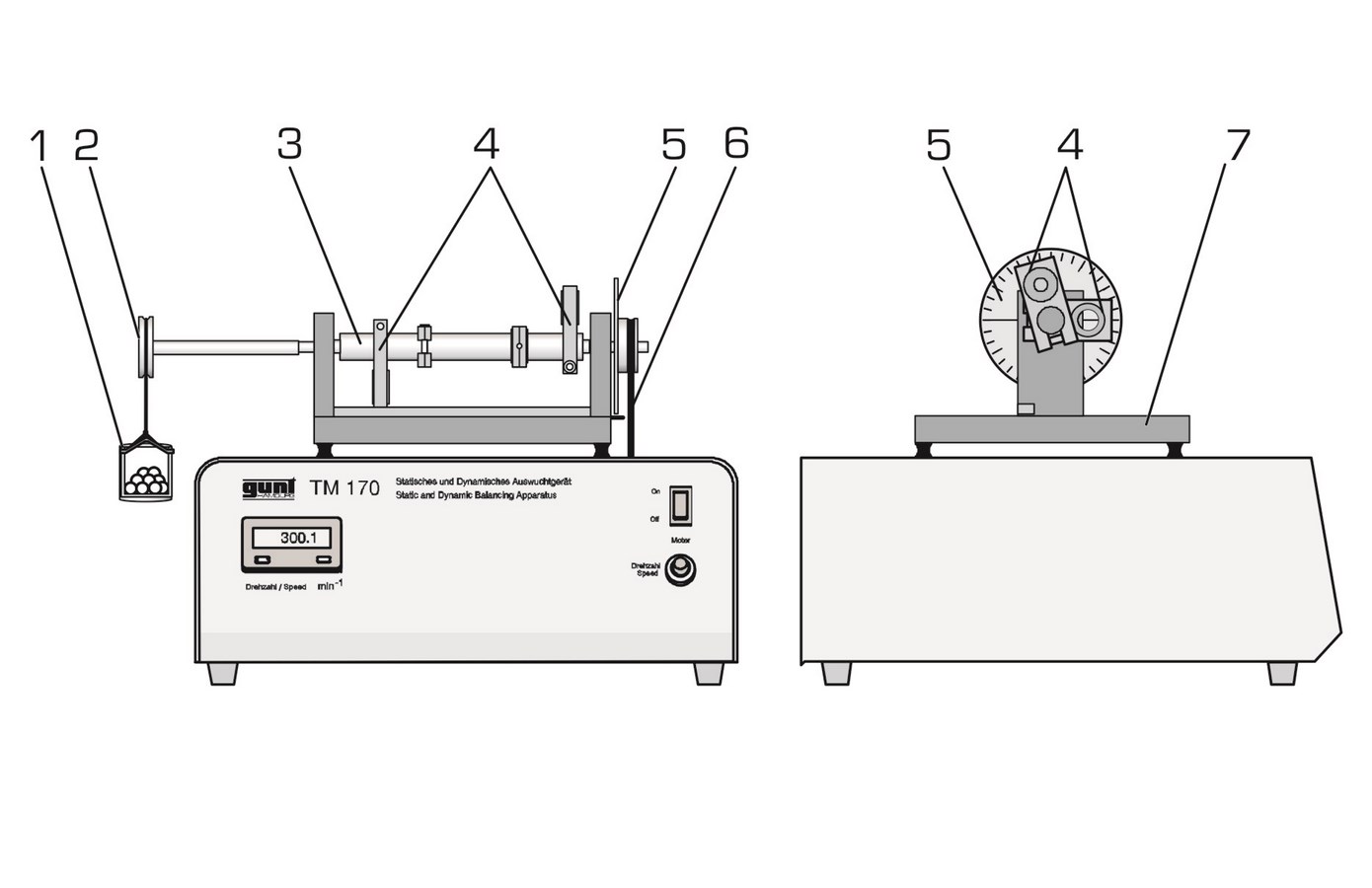

L´é lément principal de l´ appareil d´ essai est un arbre lisse sur lequel on peut fixer quatre masses de balourd variables, dans les positions angulaires et axiales que l´ on souhaite.
L´ arbre est monté sur un roulement à billes.
L´ entraînement est assuré par un moteur électrique à vitesse de rotation variable et une courroie.
La vitesse de rotation de l´ arbre est affichée numériquement.

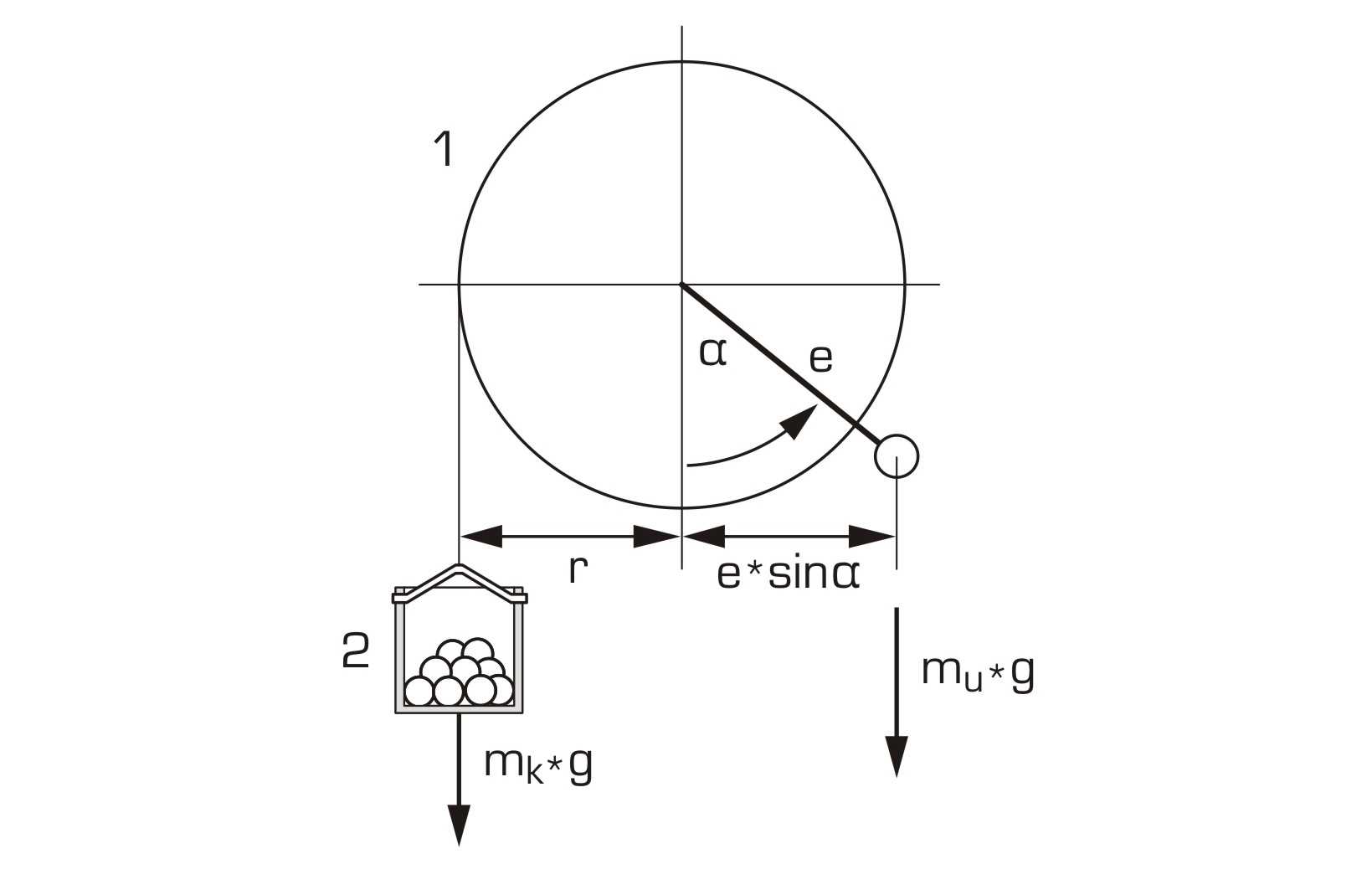

Pour déterminer le balourd, on applique un moment externe défini par le biais d´ une poulie de courroies supplémentaire avec des poids.
Ce moment est comparé au moment des masses de balourd.
Un capot transparent protège l´ accès aux pièces rotatives et permet de bien voir l´ arbre.
Le palier élastique de la fondation permet d´éviter les vibrations indésirables.
d\fs16\lang1036 Sur les machines rotatives, les balourds sont souvent à l´ origine de vibrations et bruits gênants.
Lors d´ un balourd, l´ axe principal d´ inertie ou le centre de gravité de la pièce rotative de la machine est en dehors de son axe de rotation.
L´ ajout ou le retrait de masses permet de déplacer le centre de gravité, ou l´ axe principal d´ inertie, de manière à ce que les deux axes correspondent avec l´ axe de rotation.
Ce procédé est appelé équilibrage.
La pièce de la machine est alors équilibrée et fonctionne sans vibration.
À l´ aide de l´ appareil d´ essai TM 170, on peut démontrer de manière explicite le balourd et le procédé d´équilibrage.
La différence entre un balourd statique et un balourd dynamique peut être montrée.
Les balourds peuvent être déterminés et équilibrés par le biais de mesures adéquates.
L´é lément principal de l´ appareil d´ essai est un arbre lisse sur lequel on peut fixer quatre masses de balourd variables, dans les positions angulaires et axiales que l´ on souhaite.
L´ arbre est monté sur un roulement à billes.
L´ entraînement est assuré par un moteur électrique à vitesse de rotation variable et une courroie.
La vitesse de rotation de l´ arbre est affichée numériquement.
Pour déterminer le balourd, on applique un moment externe défini par le biais d´ une poulie de courroies supplémentaire avec des poids.
Ce moment est comparé au moment des masses de balourd.
Un capot transparent protège l´ accès aux pièces rotatives et permet de bien voir l´ arbre.
Le palier élastique de la fondation permet d´éviter les vibrations indésirables.
Contenu didactique / Essais
- démonstration des vibrations dues au balourd à des vitesses de rotation différentes
- comparaison d´ un balourd statique, dynamique ou général
- détermination d´ un balourd
- réalisation d´ une procédure d´équilibrage
Les grandes lignes
- représentation des étapes fondamentales de la procédure d´équilibrage
- balourd statique et balourd dynamique
Les caracté ristiques techniques
Nombre de masses de balourd: 4
Balourd total maximum: 880cmg
plages de mesure:
- vitesse de rotation: 0...1400min^-1^
230V, 50Hz, 1 phase
- démonstration des vibrations dues au balourd à des vitesses de rotation différentes
- comparaison d´ un balourd statique, dynamique ou général
- détermination d´ un balourd
- réalisation d´ une procédure d´équilibrage
Les grandes lignes
- représentation des étapes fondamentales de la procédure d´équilibrage
- balourd statique et balourd dynamique
Les caracté ristiques techniques
Nombre de masses de balourd: 4
Balourd total maximum: 880cmg
plages de mesure:
- vitesse de rotation: 0...1400min^-1^
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 420x400x380mm
Poids: env. 26kg
Liste de livraison
1 appareil d´ essai
1 jeu d'outils
1 jeu de poids
1 documentation didactique
Lxlxh: 420x400x380mm
Poids: env. 26kg
Liste de livraison
1 appareil d´ essai
1 jeu d'outils
1 jeu de poids
1 documentation didactique
Poids: 30 Kg Delai de livraison estimé : 5 semaines
