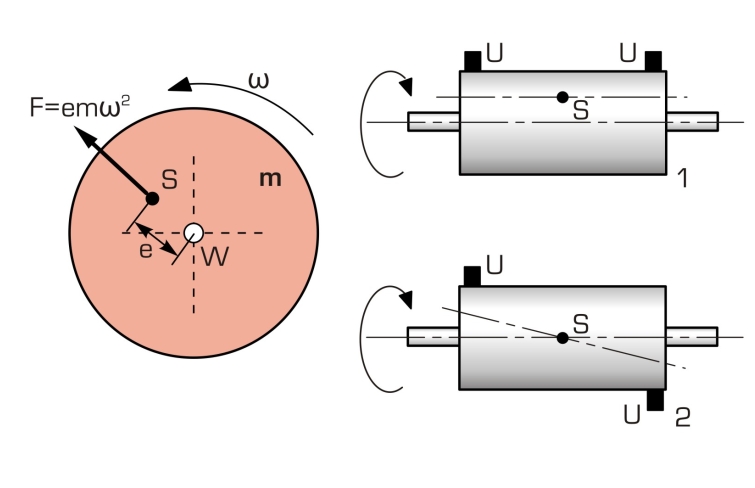

Sur les machines rotatives telles que les turbines ou les pompes, les vibrations dues au balourd limitent le confort et peuvent même entraîner des dommages dus à une sollicitation excessive.
Le balourd dune pièce rotative dune machine peut provoquer des vibrations néfastes dans toute la machine.
Un exemple courant est celui des pneus de voiture non équilibrés.
Cela provoque des vibrations gênantes et désagréables de la direction.
Cest la raison pour laquelle la quasi-totalité des pièces rotatives sont soumises à un équilibrage.
Lorsque cet équilibrage na pas lieu dans une machine spécifique, mais directement sur place sur la machine en fonctionnement, on parle déquilibrage sur site.
Léquilibrage sur site seffectue en quatre étapes.
Dans un premier temps, on mesure les vibrations avec le balourd dorigine.
Puis dans un deuxième temps, on rajoute des balourds test connus, et on mesure à nouveau.
La troisième étape consiste à calculer et installer léquilibrage à partir des deux mesures.
Dans un quatrième temps, on vérifie le bon équilibrage en effectuant une marche dessai.

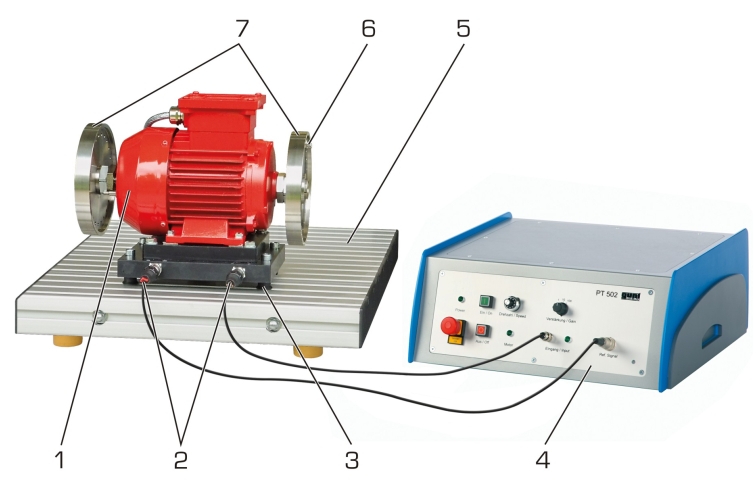

Le PT 502 est constitué pour lessentiel de deux masses dinertie entraînées par un moteur électrique.
Des balourds définis peuvent être installés sur les masses d'inertie.
Deux capteurs daccélération positionnés au pied du moteur mesurent les vibrations dues au balourd.
La vitesse de rotation est mesurée par un capteur optique. Le moteur est monté sur la plaque de base, sur des éléments en caoutchouc, qui amortissent les vibrations.
Lentraînement est assuré avec une vitesse de rotation variable, par lintermédiaire dun convertisseur de fréquence.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

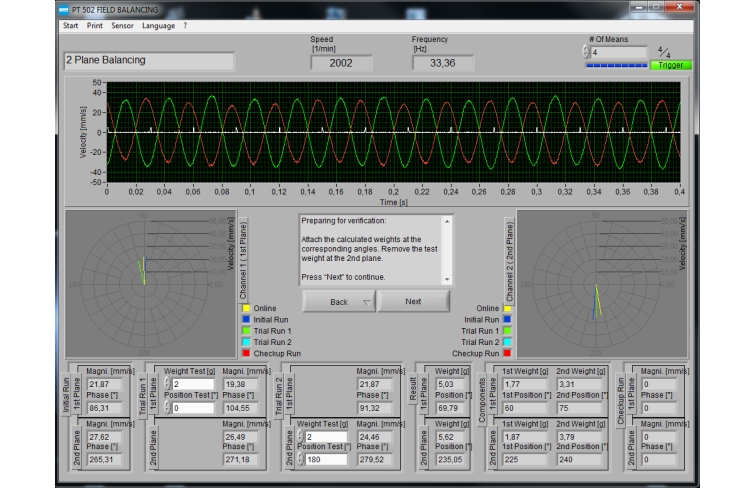

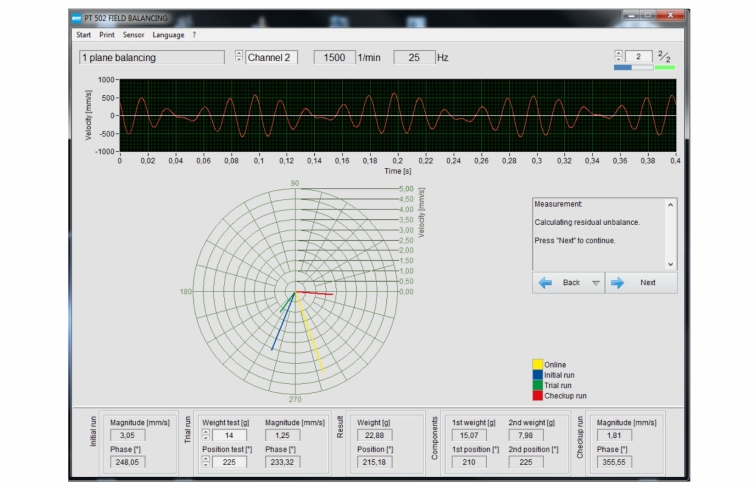

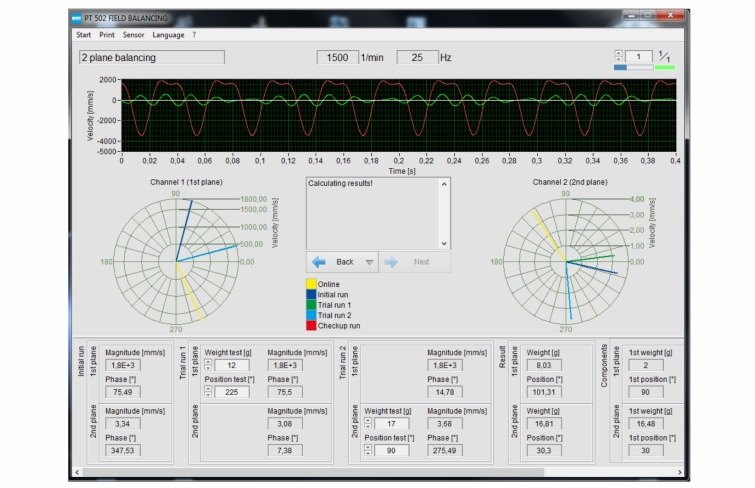

Le logiciel danalyse présente les caractéristiques suivantes: oscilloscope à deux canaux pour études sur la plage de temps, analyseur de spectres à deux canaux pour études sur la plage de fréquence, appareil de mesure de lintensité des vibrations et module déquilibrage pour équilibrages sur un et deux plans.

Techniques > Mécanique > Diagnostique des machines
Techniques > Maintenance - Productique > Diagnostique des machines
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie éolienne : maintenance
Formations > BTS MS > Systèmes éoliens
Formations > BTS MS > Systèmes de production

Poids: 25 Kg
Delai de livraison estimé : 5 semaines
