Ref: EWTGUPT500.13
PT 500.13 Jeu d'accessoires accouplements, vibrations des accouplements (Réf. 052.50013)
Nécessite : PT500 et Mesure et acquisition PT 500.04, en option PT 500.05
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le couplage d'éléments de machines tournants est assuré par le biais d'accouplements.
Un accouplement présentant des erreurs de fabrication ou de montage génère des vibrations au niveau de la machine.
Ces vibrations fournissent à leur tour des renseignements sur des défauts ou détériorations spécifiques.
Le jeu d'accessoires PT 500.13 est utilisé pour simuler différents défauts et étudier les répercussions sur le comportement en vibration.
Il permet en outre de comparer les caractéristiques de différents types d'accouplements.
Les accouplements pris en considération sont les accouplements à denture bombée, boulonnés, à plateau et à griffes.
Les accouplements sont montés entre le moteur et l'arbre.
Le dispositif de charge PT 500.05 est nécessaire pour l´étude du comportement des accouplements en charge.

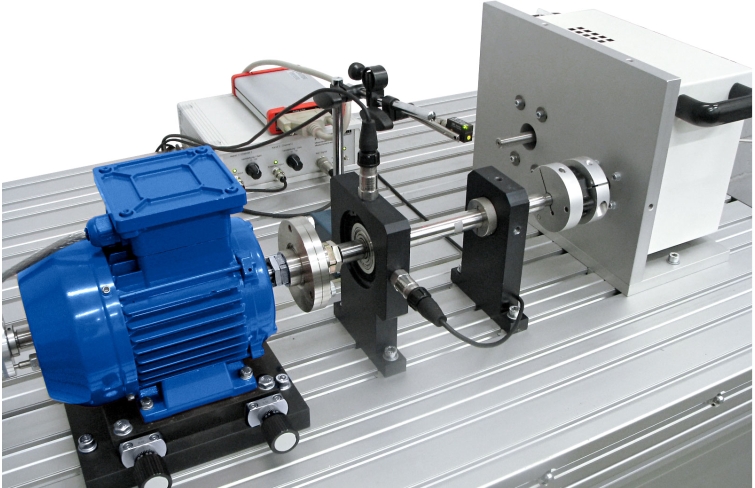

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
d\fs16\lang1036 Le couplage d'éléments de machines tournants est assuré par le biais d'accouplements.
Un accouplement présentant des erreurs de fabrication ou de montage génère des vibrations au niveau de la machine.
Ces vibrations fournissent à leur tour des renseignements sur des défauts ou détériorations spécifiques.
Le jeu d'accessoires PT 500.13 est utilisé pour simuler différents défauts et étudier les répercussions sur le comportement en vibration.
Il permet en outre de comparer les caractéristiques de différents types d'accouplements.
Les accouplements pris en considération sont les accouplements à denture bombée, boulonnés, à plateau et à griffes.
Les accouplements sont montés entre le moteur et l'arbre.
Le dispositif de charge PT 500.05 est nécessaire pour l´étude du comportement des accouplements en charge.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et l´ interprétation de l´ essai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
Répercussions d'erreurs d'alignement sur différents types d'accouplement:
d\fi720 accouplement boulonné avec défaut de centrage
accouplement à griffes avec défaut de centrage

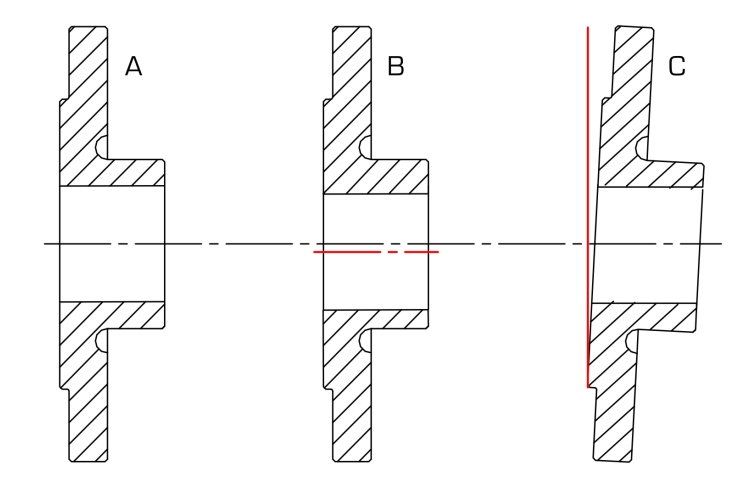

d Répercussions d'erreurs de fabrication telles que le battement radial, le battement axial et l´ erreur de pas sur le comportement de marche de la machine
d\fi720 accouplement à plateau sans défaut
accouplement à plateau avec battement radial
accouplement à plateau avec battement axial
accouplement boulonné sans défaut
accouplement boulonné avec erreur de pas
identification d'erreurs d'accouplement à partir du signal de vibration
comportement de marche en fonction de la charge
influence de la dureté de la couronne dentée pour les accouplements à griffes
d\li720 comparaison de l'accouplement à denture bombée, de l'accouplement boulonné, de l'accouplement à plateau et de l'accouplement à griffes

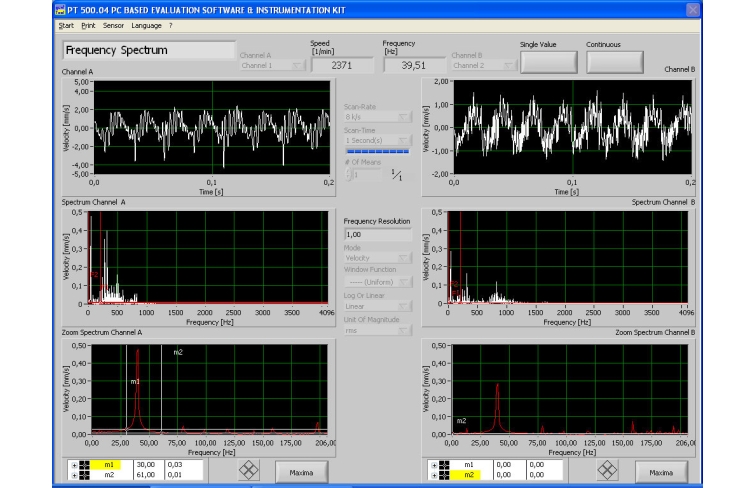

d\fi720 compréhension et interprétation des spectres de fréquences
manipulation d'un analyseur de vibrations assisté par ordinateur
d
Les grandes lignes
analyse de vibrations d'accouplements
battement radial, battement axial et erreur de pas
caractéristiques de différents types d'accouplements: accouplement boulonné, accouplement à denture bombée, accouplement à plateau, accouplement à griffes
Les caracté ristiques techniques
Accouplement boulonné
- 1 boulon centré
- 1 boulon décentré
-- excentricité du boulon: 1mm
- erreur de pas max.: 180º ±1,909º
Intercalaires pour l'accouplement à griffes
- 98 Shore A (rouge)
- 92 Shore A (jaune)
- 64 Shore D (vert)
- 80 Shore A (bleu, compris dans PT 500)
Accouplement à plateau
- battement radial (décentrage): 0,2mm
- battement axial: 0,4 ±0,1mm
Répercussions d'erreurs d'alignement sur différents types d'accouplement:
d\fi720 accouplement boulonné avec défaut de centrage
accouplement à griffes avec défaut de centrage
d Répercussions d'erreurs de fabrication telles que le battement radial, le battement axial et l´ erreur de pas sur le comportement de marche de la machine
d\fi720 accouplement à plateau sans défaut
accouplement à plateau avec battement radial
accouplement à plateau avec battement axial
accouplement boulonné sans défaut
accouplement boulonné avec erreur de pas
identification d'erreurs d'accouplement à partir du signal de vibration
comportement de marche en fonction de la charge
influence de la dureté de la couronne dentée pour les accouplements à griffes
d\li720 comparaison de l'accouplement à denture bombée, de l'accouplement boulonné, de l'accouplement à plateau et de l'accouplement à griffes
d\fi720 compréhension et interprétation des spectres de fréquences
manipulation d'un analyseur de vibrations assisté par ordinateur
d
Les grandes lignes
analyse de vibrations d'accouplements
battement radial, battement axial et erreur de pas
caractéristiques de différents types d'accouplements: accouplement boulonné, accouplement à denture bombée, accouplement à plateau, accouplement à griffes
Les caracté ristiques techniques
Accouplement boulonné
- 1 boulon centré
- 1 boulon décentré
-- excentricité du boulon: 1mm
- erreur de pas max.: 180º ±1,909º
Intercalaires pour l'accouplement à griffes
- 98 Shore A (rouge)
- 92 Shore A (jaune)
- 64 Shore D (vert)
- 80 Shore A (bleu, compris dans PT 500)
Accouplement à plateau
- battement radial (décentrage): 0,2mm
- battement axial: 0,4 ±0,1mm
Informations logistiques
Dimensions et poids
Lxlxh: 400x300x170mm (système de rangement)
Poids: env. 6kg

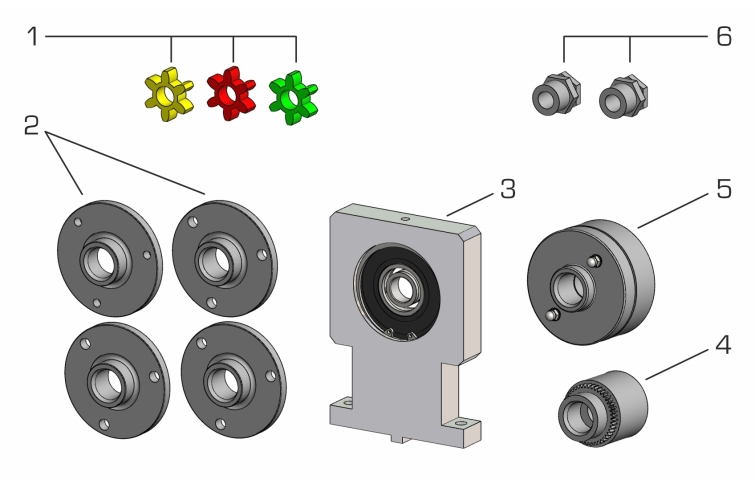

Liste de livraison
1 accouplement à denture bombée
1 accouplement à plateau sans défaut
1 accouplement à plateau avec battement radial
1 accouplement à plateau avec battement axial
1 accouplement boulonné à erreur de pas ajustable
3 étoiles d'accouplement
1 support de palier
1 jeu d'outils
1 système de rangement avec mousse de protection
1 notice
Lxlxh: 400x300x170mm (système de rangement)
Poids: env. 6kg
Liste de livraison
1 accouplement à denture bombée
1 accouplement à plateau sans défaut
1 accouplement à plateau avec battement radial
1 accouplement à plateau avec battement axial
1 accouplement boulonné à erreur de pas ajustable
3 étoiles d'accouplement
1 support de palier
1 jeu d'outils
1 système de rangement avec mousse de protection
1 notice
Poids: 6 Kg Delai de livraison estimé : 16 semaines
