Ref: EWTGUET915.07

ET 915.07 Modèle de CTA, climatisation, chauffage, humidificateur pour ET 915 (Réf. 061.91507)

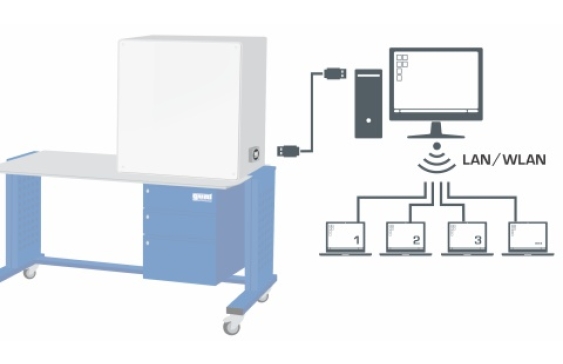

Avec interface PC USB et logiciel inclus

Le ET 915.07 est une partie du système d'exercice HSI génie frigorifique et climatique.
Un modèle fonctionnel d'installation de climatisation complète est créé en combinaison avec l'unité de base ET 915.
Le modèle est posé sur l'unité de base, sécurisés avec des fermetures à genouillère et reliés par des flexibles d'agent réfrigérants pour former un circuit frigorifique complet pour le refroidisseur d'air.
Le climat ambiant est formé par l'action combinée de la température ambiante, de la température de chauffage et de l'humidité de l'air.
L'objectif de la climatisation de pièces est de façonner un climat ambiant qui réponde aux besoins des personnes ou des denrées sensibles.
Ce modèle permet de présenter le fonctionnement d'une installation de climatisation, ses composants principaux ainsi que les modes de fonctionnement de circulation d'air et d'air extérieur.

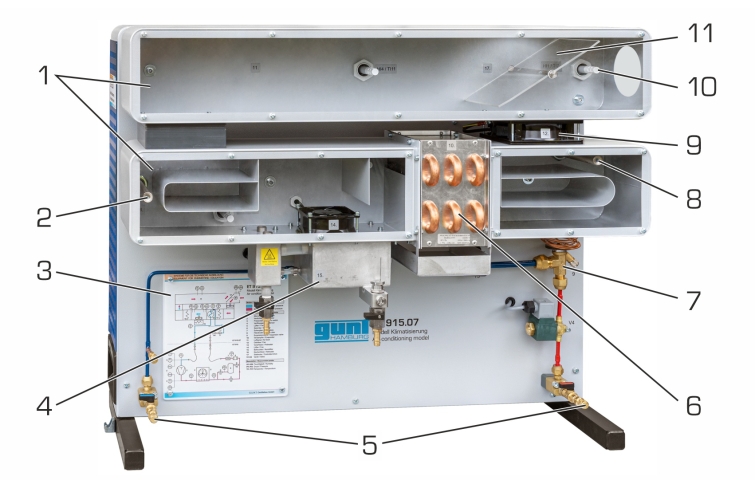

Le modèle ET 915.07 comporte deux conduits d'air à front transparent.

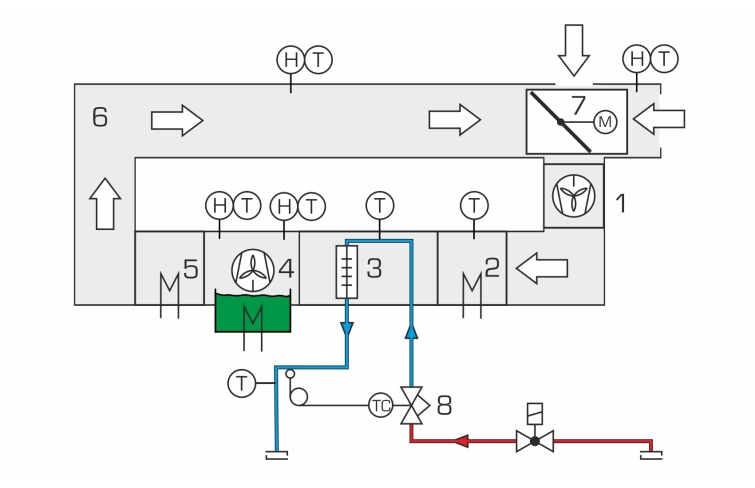

Pendant que le conduit d'air supérieur fait office de chambre de climatisation, le refroidisseur d'air, deux réchauffeurs d'air électrique et un humidificateur de vapeur se trouvent dans le conduit d'air intérieur.
Un ventilateur se trouve entre les deux conduits d'air de sorte à ce que l'air circule.
Un volet entraîné par un moteur se trouve dans le conduit d'air supérieur permet une commutation entre les modes de circulation d'air extérieur et de circulation d'air.
Selon la commutation choisie des deux réchauffeurs d'air, du refroidisseur d'air et de l'humidificateur, l'air dans le système de canaux peut être refroidi, réchauffé, humidifié ou déshumidifié.
La commande de composants individuels de l'installation se produit par le logiciel.

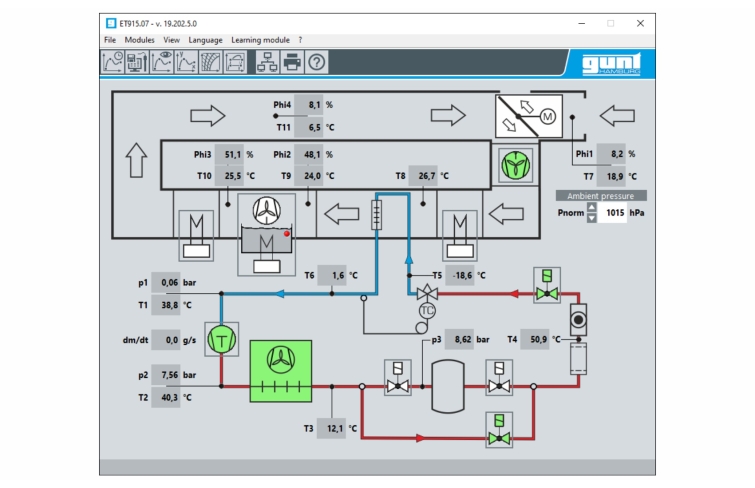

La température et l'humidité sont prises en compte par des capteurs avant et après l'évaporateur ainsi que dans la chambre de climatisation, numérisées et représentées de manière dynamique sur le logiciel.
Le conditionnement de l'air peut être suivi online sur le diagramme h,x.

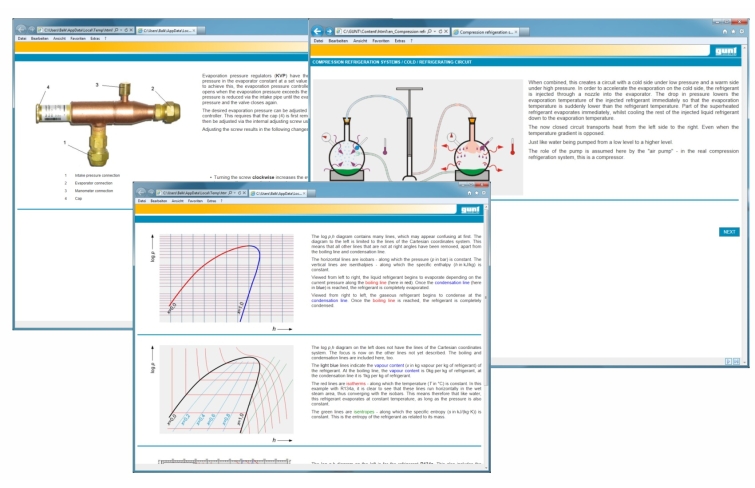

Les principes de base et les composants individuels sont représentés dans le logiciel d'apprentissage du ET 915.07.
Une évaluation de performance contrôle le progrès. Avec l'aide du système auteur, le professeur peut créer d'autres exercices et d'autres évaluations de performance.

Contenu didactique / Essais

- installation de climatisation et ses composants principaux
- mode opératoire d'un évaporateur de refroidissement de l'air et de déshumidification
- mode opératoire d'un réchauffeur d'air électrique
- mode opératoire d'un humidificateur de vapeur
- chauffer et refroidir sur le diagramme h,x
- humidifier et déshumidifier sur le diagramme h,x

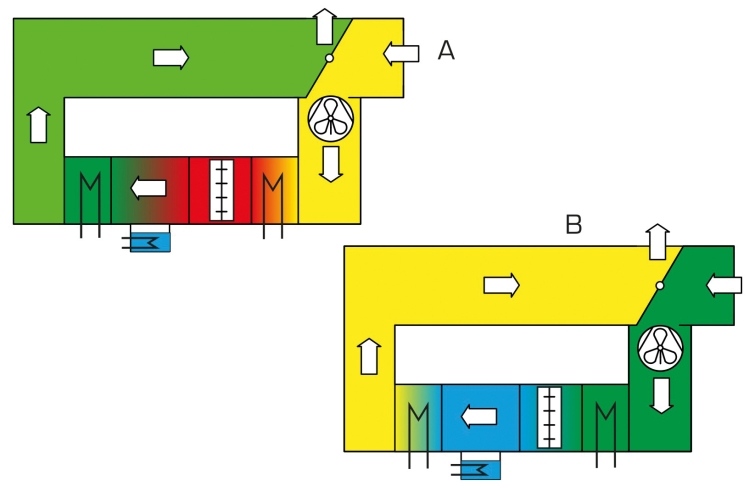

- mode de circulation d'air extérieur et de circulation d'air

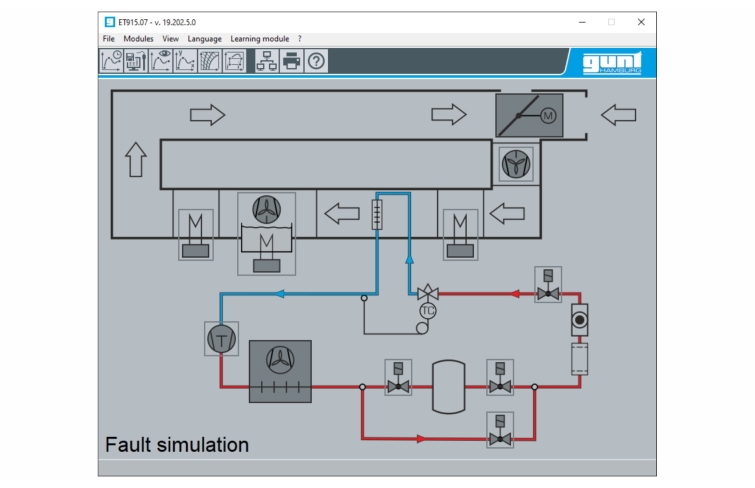

- simulation de pannes

Les grandes lignes
- Modèle complet d'une installation de climatisation complète
- Chauffer, refroidir, humidifier et déshumidifier
- Mode d'air extérieur et de circulation d'air possibles
- Commande des composants et simulation de pannes par le logiciel GUNT

Les caractéristiques techniques
Conduit d'air, en haut: 136x136x800mm
Evaporateur comme refroidisseur d'air
- surface de transfert: env. 900cm²

Réchauffeur d'air: 2x 250W
Ventilateur axial
- puissance absorbée max.: 20W
- débit de refoulement max.: 160m³/h

Humidificateur
- dispositif de chauffage: 200W

Servomoteur pour volet de ventilation: 24VDC

Plages de mesure
- température: 2x -50...50°C, 5x 0...50°C
- humidité: 4x 10...100% d'hum. rel.

Informations logistiques
Dimensions et poids
Lxlxh: 850x400x680mm
Poids: env. 51kg

Liste de livraison
1 modèle de climatisation, rempli d'agent réfrigérant
1 flacon à col étroit
1 CD avec logiciel GUNT + câble USB

Poids: 51 Kg
Delai de livraison estimé : 5 semaines
