Ref: EWTGUET605
ET 605 Centrale de Traitement d'Air CTA avec enceinte climatique (Réf. 061.60500)
Options complémentaires: ET 605.01, ET 605.02, ET 605.03
Le génie climatique est un sujet central en ingénierie de bâtiment.
C'est pour cette raison que le génie climatique joue un grand rôle dans la formation des spécialistes et des ingénieurs.

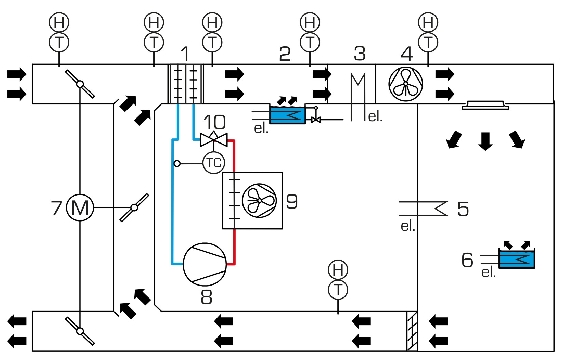

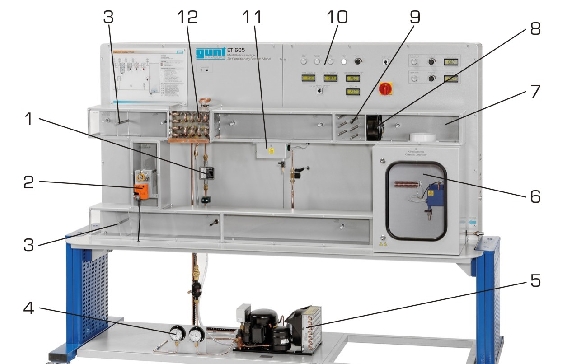

Le banc d'essai ET 605 représente une installation de climatisation complète avec un conduit d'air et une chambre de climatisation.

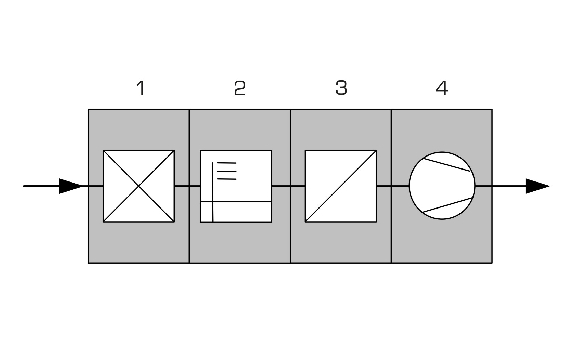

Les composants principaux de l'installation de climatisation sont le refroidisseur d'air avec groupe frigorifique, le ventilateur, l'humidificateur de vapeur et le réchauffeur d'air.
Trois volets de ventilation motorisés régulent la répartition de l'air dans l'installation de climatisation.
La chambre de climatisation est équipée de deux sources de chaleurs différentes (humide et sèche).
La température et l'humidité relative sont mesurées sur les points pertinents du conduit d'air puis affichées numériquement.
Dans le cas du circuit frigorifique, deux manomètres dotés d'échelle de température et d'un débitmètre fournissent toutes les valeurs de mesure pertinentes.
Le ET 605 est manipulé manuellement. Une caractéristique essentielle de l'installation de climatisation tient au fait qu'elle est entièrement préparée pour différentes solutions d'automatisation.
L'utilisateur peut ainsi faire de ce sujet important un sujet de cours.
Les solutions suivantes sont à disposition:

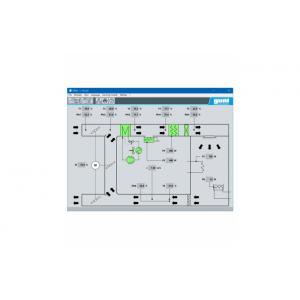

- régulateur logiciel ET 605.01

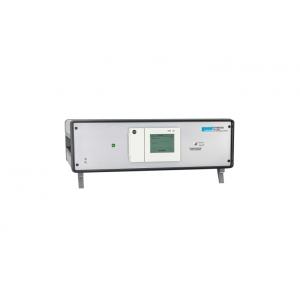

- régulateur de climatisation industriel ET 605.02

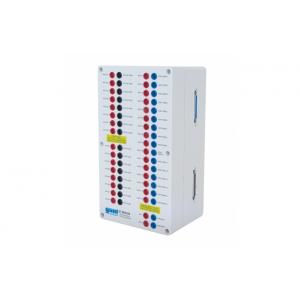

- boîte de raccordement de signalisation ET 605.03 pour l'accolage d'une solution utilisateur individuelle.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
C'est pour cette raison que le génie climatique joue un grand rôle dans la formation des spécialistes et des ingénieurs.
Le banc d'essai ET 605 représente une installation de climatisation complète avec un conduit d'air et une chambre de climatisation.
Les composants principaux de l'installation de climatisation sont le refroidisseur d'air avec groupe frigorifique, le ventilateur, l'humidificateur de vapeur et le réchauffeur d'air.
Trois volets de ventilation motorisés régulent la répartition de l'air dans l'installation de climatisation.
La chambre de climatisation est équipée de deux sources de chaleurs différentes (humide et sèche).
La température et l'humidité relative sont mesurées sur les points pertinents du conduit d'air puis affichées numériquement.
Dans le cas du circuit frigorifique, deux manomètres dotés d'échelle de température et d'un débitmètre fournissent toutes les valeurs de mesure pertinentes.
Le ET 605 est manipulé manuellement. Une caractéristique essentielle de l'installation de climatisation tient au fait qu'elle est entièrement préparée pour différentes solutions d'automatisation.
L'utilisateur peut ainsi faire de ce sujet important un sujet de cours.
Les solutions suivantes sont à disposition:
- régulateur logiciel ET 605.01
- régulateur de climatisation industriel ET 605.02
- boîte de raccordement de signalisation ET 605.03 pour l'accolage d'une solution utilisateur individuelle.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
- installation de climatisation et ses composants
- conditionner l'air ambiant
- mélanger différents écoulements d'air
- représentation de l'air humide sur un diagramme h,x
-- humidifier et déshumidifier
-- chauffer et refroidir
- représentation du circuit frigorifique sur le diagramme log p,h
- effets d'une charge de refroidissement (sèche et humide)
- Modes de fonctionnement de circulation d'air et de circulation d'air extérieur
En combinaison avec les accessoires en option:
- automatisation d'une installation de climatisation
Les grandes lignes
- Chambre de climatisation avec source de chaleur latente et sensible comme charge de refroidissement
- Mode de circulation d'air et de circulation d'air extérieur
- Logiciel d'acquisition des données en option (ET 605.01)
- Possibilités de raccordement pour l'utilisation de différentes solutions d'automatisation
Les caractéristiques techniques
Groupe frigorifique refroidi par air
- puissance absorbée: 140W à -10°C
- puissance frigorifique: 320W à +5/40°C
Humidificateur
- puissance de chauffe: 400W
Réchauffeur d'air
- puissance de chauffe: 360W
2 dispositifs de chauffage dans la chambre en guise de charge de refroidissement
- puissance: chacun 0...250W, ajustable en continu
Section d'écoulement du conduit d'air
- lxh: 155x155mm
Plages de mesure
- température: 0...50°C
- humidité: 10...90% d'humidité relative
- puissance: 0...600W (puissance absorbée par le
compresseur dans le groupe frigorifique);
2x 0...300W (charges de refroidissement)
- pression (agent réfrigérant): -1...9bar / -1...24bar
- débit (agent réfrigérant): 1,5...23,5L/h
- vitesse de l'air: 0...2,5m/s
- installation de climatisation et ses composants
- conditionner l'air ambiant
- mélanger différents écoulements d'air
- représentation de l'air humide sur un diagramme h,x
-- humidifier et déshumidifier
-- chauffer et refroidir
- représentation du circuit frigorifique sur le diagramme log p,h
- effets d'une charge de refroidissement (sèche et humide)
- Modes de fonctionnement de circulation d'air et de circulation d'air extérieur
En combinaison avec les accessoires en option:
- automatisation d'une installation de climatisation
Les grandes lignes
- Chambre de climatisation avec source de chaleur latente et sensible comme charge de refroidissement
- Mode de circulation d'air et de circulation d'air extérieur
- Logiciel d'acquisition des données en option (ET 605.01)
- Possibilités de raccordement pour l'utilisation de différentes solutions d'automatisation
Les caractéristiques techniques
Groupe frigorifique refroidi par air
- puissance absorbée: 140W à -10°C
- puissance frigorifique: 320W à +5/40°C
Humidificateur
- puissance de chauffe: 400W
Réchauffeur d'air
- puissance de chauffe: 360W
2 dispositifs de chauffage dans la chambre en guise de charge de refroidissement
- puissance: chacun 0...250W, ajustable en continu
Section d'écoulement du conduit d'air
- lxh: 155x155mm
Plages de mesure
- température: 0...50°C
- humidité: 10...90% d'humidité relative
- puissance: 0...600W (puissance absorbée par le
compresseur dans le groupe frigorifique);
2x 0...300W (charges de refroidissement)
- pression (agent réfrigérant): -1...9bar / -1...24bar
- débit (agent réfrigérant): 1,5...23,5L/h
- vitesse de l'air: 0...2,5m/s
Informations logistiques
Dimensions et poids
Lxlxh: 2210x800x1740mm
Poids: env. 280kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Raccord d'eau
Liste de livraison
1 banc d'essai, rempli d'agent réfrigérant
1 documentation didactique
Lxlxh: 2210x800x1740mm
Poids: env. 280kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Raccord d'eau
Liste de livraison
1 banc d'essai, rempli d'agent réfrigérant
1 documentation didactique
